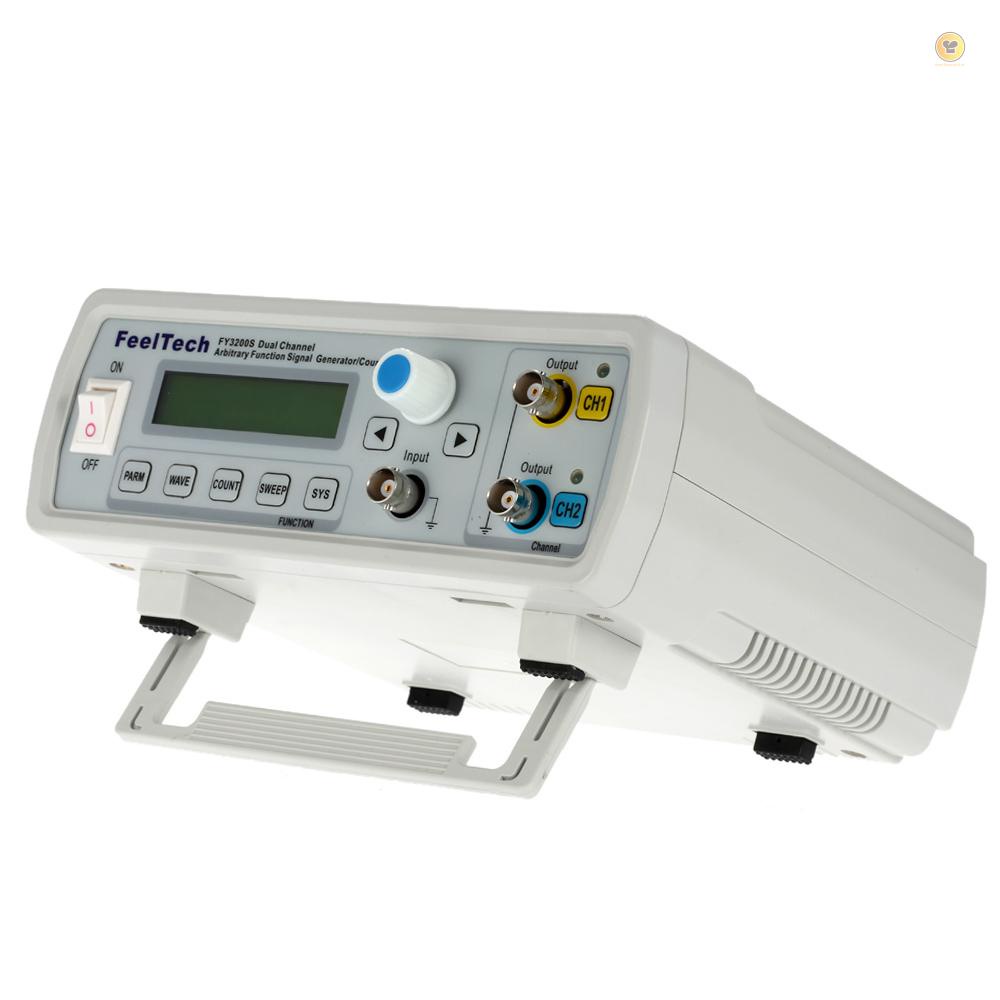

เครื่องกําเนิดสัญญาณ DDS ดิจิทัล ช่องสัญญาณคู่ ความแม่นยําสูง 12 บิต 250MSa/s คลื่นไซน์ 24MHz

เครื่องกำเนิดสัญญาณฟังก์ชั่น DDS จากซีรีส์นี้เป็นเครื่องกำเนิดสัญญาณอเนกประสงค์ที่มีความแม่นยำสูงและมีประสิทธิภาพสูง ใช้วงจรรวม FPGA ขนาดใหญ่ไมโครโปรเซสเซอร์ MCU ความเร็วสูงและมีออสซิลเลเตอร์ที่มีความแม่นยำสูงเป็นฐานในวงจรด้านในซึ่งทำให้สัญญาณมีเสถียรภาพมากขึ้น กระบวนการ SMT ของ SMT สามารถปรับปรุงการป้องกันการรบกวนและอายุการใช้งานของเครื่องมือได้อย่างมาก มีสัญญาณ DDS แบบดูอัลแชนเนลอิสระทั้งหมดและเอาต์พุตระดับ TTL สามารถสร้างสัญญาณของคลื่นไซน์ / สามเหลี่ยม / ตาราง / ฟันเลื่อย / คลื่นพัลส์เสียงรบกวนสีขาว ฯลฯ เครื่องดนตรีนี้มีข้อได้เปรียบที่ดีในการสร้างสัญญาณรูปคลื่นสแกนพารามิเตอร์การวัด ฯลฯ เป็นเครื่องมือทดสอบหรือวัดที่เหมาะสำหรับวิศวกรอิเล็กทรอนิกส์ห้องปฏิบัติการอิเล็กทรอนิกส์การสอนและการวิจัย

คุณสมบัติ:
การใช้เทคโนโลยีการสังเคราะห์ดิจิตอลโดยตรงของ DDS เพื่อสร้างสัญญาณเอาต์พุตที่แม่นยำเสถียรและไม่ผิดเพี้ยนต่ำ
แต่ละช่องสามารถตั้งค่าพารามิเตอร์ได้อย่างอิสระ CH1 และ CH2 แบบสมมาตรกันอย่างสมบูรณ์สองช่อง แต่ละช่องสามารถตั้งค่าพารามิเตอร์ได้อย่างอิสระ
รองรับรูปคลื่นที่ผู้ใช้กำหนดแต่ละความลึกของรูปคลื่น 2048 * 12 บิตอัตราการสุ่มตัวอย่าง 250MSa / s
ด้วยรถไฟพัลส์ฟังก์ชั่นการระเบิดของรถไฟทริกเกอร์แบบแมนนวลทริกเกอร์ CH2 ภายในและทริกเกอร์ภายนอกสามโหมดทริกเกอร์ที่ช่วยให้เครื่องสามารถส่งออกได้ 1 ~1048575 รถไฟชีพจรโดยพลการ.
ฟังก์ชั่นการวัด: เครื่องวัดความถี่ 100MHz และฟังก์ชันเคาน์เตอร์
ช่วงแอมพลิจูดเอาต์พุตสัญญาณเอาต์พุต 10mVpp- 20Vpp, ช่วงการปรับออฟเซ็ต DC คือ -10V ถึง 10V, ความละเอียด 0.1V
ฟังก์ชั่นเอาต์พุตสัญญาณดิจิตอลช่วงเอาต์พุต CMOS 0~10V
เครื่องกำเนิดไฟฟ้ารูปคลื่นกว้างถึง 12 บิตรูปคลื่นมีความละเอียดอ่อนกว่าความผิดเพี้ยนของรูปคลื่นต่ำ
ด้วยฟังก์ชั่น CNC เต็มรูปแบบการแสดงผลและการปรับพารามิเตอร์สัญญาณเอาต์พุตปัจจุบันเช่นแอมพลิจูดออฟเซ็ตความถี่รอบการทำงานและความแตกต่างเฟสของสัญญาณสองสัญญาณ
หลังจากเชื่อมต่อกับคอมพิวเตอร์แล้วผู้ใช้สามารถควบคุมการทำงานและพารามิเตอร์เครื่องกำเนิดไฟฟ้าสัญญาณและสามารถแก้ไขและดาวน์โหลดรูปคลื่นโดยพลการ
ความแม่นยำและความละเอียดของความถี่สูง: ความแม่นยำและความละเอียดความถี่สูง: ความแม่นยำของความถี่สูงถึง 10 ^ (-6) ขนาดความละเอียดความถี่รวมคือ 10mHz
ฟังก์ชั่นการติดตาม: ความถี่ในตัวแอมพลิจูดออฟเซ็ตรอบหน้าที่รูปคลื่นและพารามิเตอร์อื่น ๆ ตามฟังก์ชั่นใช้งานง่าย
การสแกนการสแกน
สามารถตั้งค่าคุณสมบัติ: การกวาดความถี่เชิงเส้นและฟังก์ชันกวาดลอการิทึมจุดเริ่มต้นและจุดสิ้นสุดของการสแกนได้อย่างอิสระ
ที่เก็บข้อมูล
คุณสมบัติ: สามารถจัดเก็บพารามิเตอร์ 20 กลุ่มที่ผู้ใช้กำหนด
การทำงาน: การทำงานที่สำคัญการแสดงผล LCD1602 เป็นภาษาอังกฤษพารามิเตอร์การตั้งค่าดิจิตอลโดยตรงหรือปุ่มปรับอย่างต่อเนื่อง
การป้องกันแรงดันไฟฟ้าเกินอินพุต: ช่วงอินพุตไฟเพิ่มเติมคือแรงดันไฟฟ้ากว้าง AC85V ถึง AC260V
การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต: เอาต์พุตสัญญาณทั้งหมดสามารถทำงานได้สูงกว่า 60 วินาทีในสถานการณ์ไฟฟ้าลัดวงจรโหลด

ข้อมูลจำเพาะ:
พารามิเตอร์ความถี่พารามิเตอร์ความถี่

รายการแพ็คเกจ:
1 * เครื่องกำเนิดสัญญาณฟังก์ชั่น
1 * สาย USB
1 * ปลั๊กไฟ
1 * ซีดี
สายเคเบิลคลิป BNC 2 * 2 * สายเคเบิลคลิป BNC
