โมดูลการสลับไฟ DC สองช่องสัญญาณไดโอดแรงดันต่ําเหมาะสําหรับไดโอด 15A UPS เครื่องสํารองไฟ
4.9
ขายแล้ว 1 ชิ้น
0 ครั้ง
฿264
thgoodstore.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า

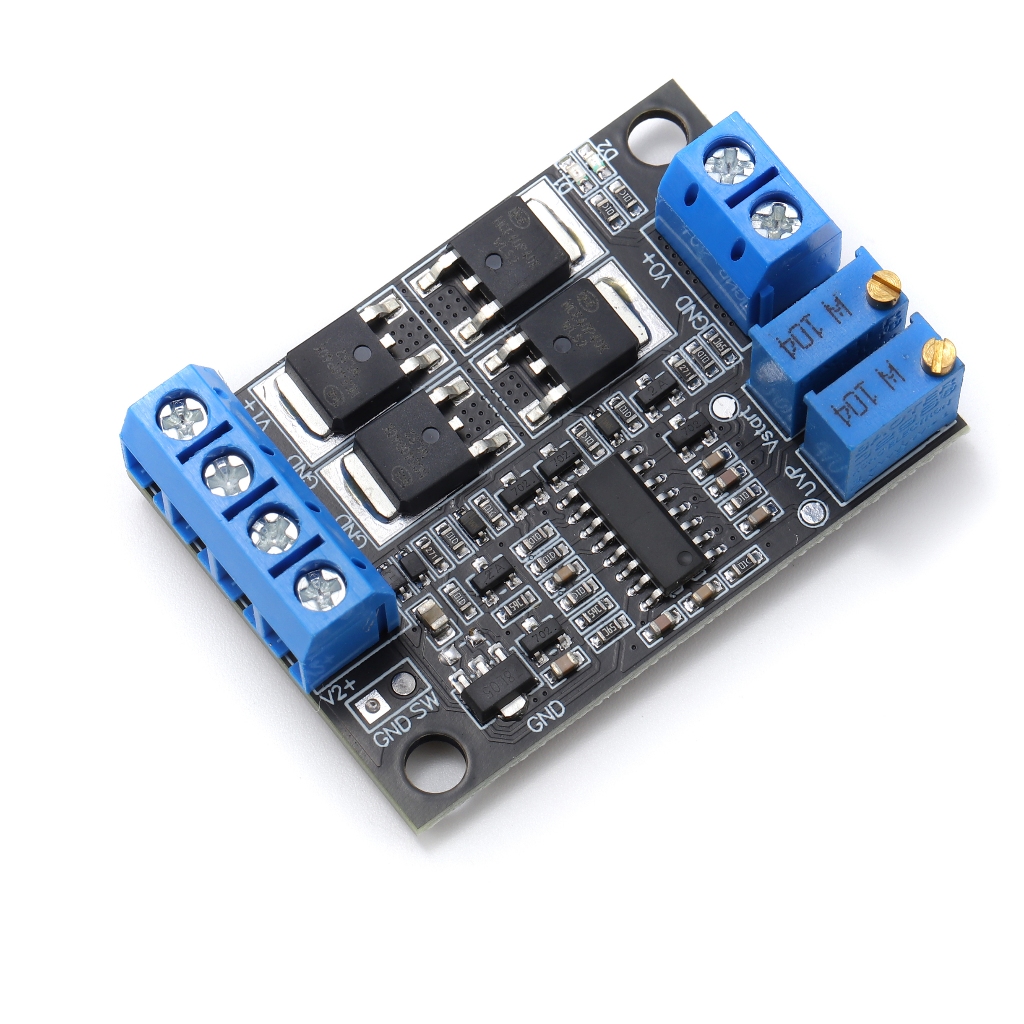

คุณสมบัติของสินค้า คุณสมบัติของสินค้า
ช่วงแรงดันไฟฟ้าที่ใช้งานได้: 6~36V
กระแสไฟขาออกสูงสุด: กระแสไฟต่ำเวอร์ชันกำลังสูง 15A.
โมดูลบริโภคประมาณ 6mA โดยตัวมันเอง
การใช้พลังงานต่ำมาก MCU 8 บิตเป็นการควบคุมหลักการสลับจะรวดเร็วและแม่นยำ
ใช้ท่อ MOS กำลังสูงต่ำ - สูญเสียพลังงานสูง
ไฟแสดงสถานะแหล่งจ่ายไฟออนบอร์ด 2 ดวงซึ่งสามารถเข้าใจสถานะแหล่งจ่ายไฟแบบเรียลไทม์
เปลี่ยนเวลาประมาณ 0.1mS.
เครื่องวัดโพเทนชิออมิเตอร์หลายวงกลมที่มีความแม่นยำบนบอร์ดสามารถปรับแหล่งจ่ายไฟหลักได้อย่างอิสระเพื่อเปลี่ยนแรงดันไฟฟ้าและคืนค่าแรงดันไฟฟ้าสะดวกสำหรับโอกาสแรงดันไฟฟ้าที่แตกต่างกันต่างๆ
แรงดันไฟฟ้าหลักสามารถสูงหรือต่ำกว่าแรงดันไฟฟ้ารอง
โมดูลไม่มีฟังก์ชันการชาร์จและแหล่งจ่ายไฟหลักไม่สามารถชาร์จแหล่งจ่ายไฟรองได้
วิธีการเดินสายไฟ: ล็อคขั้วสายไฟ
ความสูง: 46X32X15 มม. ความยาว X กว้าง X สูง
อุณหภูมิในการทำงาน: -40 ~+ 105℃
แรงดันไฟฟ้าที่วัดได้เป็นไปตามที่คุณต้องการ (แรงดันไฟฟ้าที่ทดสอบ: 12V)
คำอธิบายพิน:
กำลังไฟฟ้าเข้าหลักในเชิงบวก
อินพุตพลังงานหลักเชิงลบ (สายดิน)
อินพุตพลังงานสำรองเชิงลบ (สายดิน)
อินพุตพลังงานสำรองบวก
เสาลบ (สายดิน)
ขั้วบวกเอาต์พุตบวก
ไฟแสดงสถานะ:
เมื่อเปิดเครื่อง D1: ไฟสีแดงไฟหลัก V1 จะติดเมื่อใช้พลังงานและ V2 ทุติยภูมิจะดับลงเมื่อขับเคลื่อน
เมื่อไฟฟ้าดับ D2: ไฟเขียว, V2 รองคือเมื่อแหล่งจ่ายไฟและ V1 หลักจะปิดเมื่อแหล่งจ่ายไฟ
โพเทนชิออมิเตอร์วัดระยะทาง:
VR1 ของสวิตช์ไฟหลัก: สวิตช์ไฟหลักปรับแรงดันไฟฟ้าโพเทนชิออมิเตอร์เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักต่ำกว่าแรงดันไฟฟ้าที่ตั้งไว้ของ VR1 แหล่งจ่ายไฟหลักจะถูกปิดทันทีและเปลี่ยนเป็นแหล่งจ่ายไฟ เอาต์พุตของแหล่งจ่ายไฟสำรอง
การสลับแรงดันไฟฟ้าของ VUVP หลักคือ 5 เท่าของแรงดันไฟฟ้า TP1 ของจุดทดสอบและการคำนวณการทดสอบโดยการกดประเภท:
ตัวอย่างเช่น VUVP = VTP1 X 5 (V)
เช่นการปรับโพเทนชิออมิเตอร์ VR1 ทำให้แรงดันไฟฟ้า TP1 2V จากนั้นเปลี่ยนแรงดันไฟฟ้า VUVP = 2 X 5 = 10 (V)เมื่อแรงดันไฟฟ้าของพลังงานหลัก V1 ต่ำกว่า 10V แหล่งจ่ายไฟหลักจะถูกตัดทันทีและแหล่งจ่ายไฟหลักจะถูกเปลี่ยนเป็นแหล่งจ่ายไฟสำรองในเวลาเดียวกัน แรงดันไฟฟ้าในการสลับการจัดส่งคือ 10V.
VR2: แหล่งจ่ายไฟหลักจะคืนค่าแรงดันไฟฟ้า VSTART ปรับโพเทนชิออมิเตอร์เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักสูงกว่าแรงดันไฟฟ้าที่ตั้งไว้ของ VR2 แหล่งจ่ายไฟสำรองจะถูกปิดทันทีและกลับคืนสู่ เอาต์พุตแหล่งจ่ายไฟหลัก
แหล่งจ่ายไฟหลักจะเรียกคืนแรงดันไฟฟ้า VSTART 5 ครั้งที่แรงดันไฟฟ้า TP2 ของจุดทดสอบและการคำนวณการทดสอบจะคำนวณโดยการกดประเภท:
VSTART = VTP2 X 5 (V)
เช่นการปรับโพเทนชิออมิเตอร์ VR2 ทำให้แรงดันไฟฟ้า TP2 2.2V จากนั้นแหล่งจ่ายไฟหลักจะคืนค่าแรงดันไฟฟ้า VSTART = 2.2 X 5 = 11 (V)เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักสูงกว่า 11V ให้สลับแหล่งจ่ายไฟหลักอีกครั้งและตัดแหล่งจ่ายไฟสำรองในเวลาเดียวกันแรงดันไฟฟ้ากู้คืนเริ่มต้นคือ 11V
การเปิดปิด SW: สวิตช์ไฟขาออกสามารถเป็นสวิตช์ภายนอกเพื่อควบคุมการปิดและเปิดของเอาต์พุต
วงจรเปิด: เปิดเอาต์พุต
วงจรสั้น: ปิดเอาต์พุต
ข้อควรระวัง:
ต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่กู้คืนสูงกว่าแรงดันไฟฟ้าที่สลับมิฉะนั้นอาจมีภาพโดยบังเอิญเช่นการสลับผิดปกติ
หลังจากเปลี่ยนเป็นแหล่งจ่ายไฟย่อยแล้วแรงดันไฟฟ้าหลักจะถูกเรียกคืนเป็นเวลาปกติมากกว่า 3 วินาทีก่อนเปลี่ยนเป็นแหล่งจ่ายไฟหลัก
ตำแหน่ง TP1 และ TP2 อยู่ข้างโพเทนชิออมิเตอร์ทั้งสองแรงดันไฟฟ้าภาคพื้นดินกำลังไฟหลักกำลังไฟรองพื้นเอาต์พุตทั่วไป
ช่วงแรงดันไฟฟ้าที่ใช้งานได้: 6~36V
กระแสไฟขาออกสูงสุด: กระแสไฟต่ำเวอร์ชันกำลังสูง 15A.
โมดูลบริโภคประมาณ 6mA โดยตัวมันเอง
การใช้พลังงานต่ำมาก MCU 8 บิตเป็นการควบคุมหลักการสลับจะรวดเร็วและแม่นยำ
ใช้ท่อ MOS กำลังสูงต่ำ - สูญเสียพลังงานสูง
ไฟแสดงสถานะแหล่งจ่ายไฟออนบอร์ด 2 ดวงซึ่งสามารถเข้าใจสถานะแหล่งจ่ายไฟแบบเรียลไทม์
เปลี่ยนเวลาประมาณ 0.1mS.
เครื่องวัดโพเทนชิออมิเตอร์หลายวงกลมที่มีความแม่นยำบนบอร์ดสามารถปรับแหล่งจ่ายไฟหลักได้อย่างอิสระเพื่อเปลี่ยนแรงดันไฟฟ้าและคืนค่าแรงดันไฟฟ้าสะดวกสำหรับโอกาสแรงดันไฟฟ้าที่แตกต่างกันต่างๆ
แรงดันไฟฟ้าหลักสามารถสูงหรือต่ำกว่าแรงดันไฟฟ้ารอง
โมดูลไม่มีฟังก์ชันการชาร์จและแหล่งจ่ายไฟหลักไม่สามารถชาร์จแหล่งจ่ายไฟรองได้
วิธีการเดินสายไฟ: ล็อคขั้วสายไฟ
ความสูง: 46X32X15 มม. ความยาว X กว้าง X สูง
อุณหภูมิในการทำงาน: -40 ~+ 105℃
แรงดันไฟฟ้าที่วัดได้เป็นไปตามที่คุณต้องการ (แรงดันไฟฟ้าที่ทดสอบ: 12V)
คำอธิบายพิน:
กำลังไฟฟ้าเข้าหลักในเชิงบวก
อินพุตพลังงานหลักเชิงลบ (สายดิน)
อินพุตพลังงานสำรองเชิงลบ (สายดิน)
อินพุตพลังงานสำรองบวก
เสาลบ (สายดิน)
ขั้วบวกเอาต์พุตบวก
ไฟแสดงสถานะ:
เมื่อเปิดเครื่อง D1: ไฟสีแดงไฟหลัก V1 จะติดเมื่อใช้พลังงานและ V2 ทุติยภูมิจะดับลงเมื่อขับเคลื่อน
เมื่อไฟฟ้าดับ D2: ไฟเขียว, V2 รองคือเมื่อแหล่งจ่ายไฟและ V1 หลักจะปิดเมื่อแหล่งจ่ายไฟ
โพเทนชิออมิเตอร์วัดระยะทาง:
VR1 ของสวิตช์ไฟหลัก: สวิตช์ไฟหลักปรับแรงดันไฟฟ้าโพเทนชิออมิเตอร์เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักต่ำกว่าแรงดันไฟฟ้าที่ตั้งไว้ของ VR1 แหล่งจ่ายไฟหลักจะถูกปิดทันทีและเปลี่ยนเป็นแหล่งจ่ายไฟ เอาต์พุตของแหล่งจ่ายไฟสำรอง
การสลับแรงดันไฟฟ้าของ VUVP หลักคือ 5 เท่าของแรงดันไฟฟ้า TP1 ของจุดทดสอบและการคำนวณการทดสอบโดยการกดประเภท:
ตัวอย่างเช่น VUVP = VTP1 X 5 (V)
เช่นการปรับโพเทนชิออมิเตอร์ VR1 ทำให้แรงดันไฟฟ้า TP1 2V จากนั้นเปลี่ยนแรงดันไฟฟ้า VUVP = 2 X 5 = 10 (V)เมื่อแรงดันไฟฟ้าของพลังงานหลัก V1 ต่ำกว่า 10V แหล่งจ่ายไฟหลักจะถูกตัดทันทีและแหล่งจ่ายไฟหลักจะถูกเปลี่ยนเป็นแหล่งจ่ายไฟสำรองในเวลาเดียวกัน แรงดันไฟฟ้าในการสลับการจัดส่งคือ 10V.
VR2: แหล่งจ่ายไฟหลักจะคืนค่าแรงดันไฟฟ้า VSTART ปรับโพเทนชิออมิเตอร์เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักสูงกว่าแรงดันไฟฟ้าที่ตั้งไว้ของ VR2 แหล่งจ่ายไฟสำรองจะถูกปิดทันทีและกลับคืนสู่ เอาต์พุตแหล่งจ่ายไฟหลัก
แหล่งจ่ายไฟหลักจะเรียกคืนแรงดันไฟฟ้า VSTART 5 ครั้งที่แรงดันไฟฟ้า TP2 ของจุดทดสอบและการคำนวณการทดสอบจะคำนวณโดยการกดประเภท:
VSTART = VTP2 X 5 (V)
เช่นการปรับโพเทนชิออมิเตอร์ VR2 ทำให้แรงดันไฟฟ้า TP2 2.2V จากนั้นแหล่งจ่ายไฟหลักจะคืนค่าแรงดันไฟฟ้า VSTART = 2.2 X 5 = 11 (V)เมื่อแรงดันไฟฟ้าของแหล่งจ่ายไฟหลักสูงกว่า 11V ให้สลับแหล่งจ่ายไฟหลักอีกครั้งและตัดแหล่งจ่ายไฟสำรองในเวลาเดียวกันแรงดันไฟฟ้ากู้คืนเริ่มต้นคือ 11V
การเปิดปิด SW: สวิตช์ไฟขาออกสามารถเป็นสวิตช์ภายนอกเพื่อควบคุมการปิดและเปิดของเอาต์พุต
วงจรเปิด: เปิดเอาต์พุต
วงจรสั้น: ปิดเอาต์พุต
ข้อควรระวัง:
ต้องตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่กู้คืนสูงกว่าแรงดันไฟฟ้าที่สลับมิฉะนั้นอาจมีภาพโดยบังเอิญเช่นการสลับผิดปกติ
หลังจากเปลี่ยนเป็นแหล่งจ่ายไฟย่อยแล้วแรงดันไฟฟ้าหลักจะถูกเรียกคืนเป็นเวลาปกติมากกว่า 3 วินาทีก่อนเปลี่ยนเป็นแหล่งจ่ายไฟหลัก
ตำแหน่ง TP1 และ TP2 อยู่ข้างโพเทนชิออมิเตอร์ทั้งสองแรงดันไฟฟ้าภาคพื้นดินกำลังไฟหลักกำลังไฟรองพื้นเอาต์พุตทั่วไป
