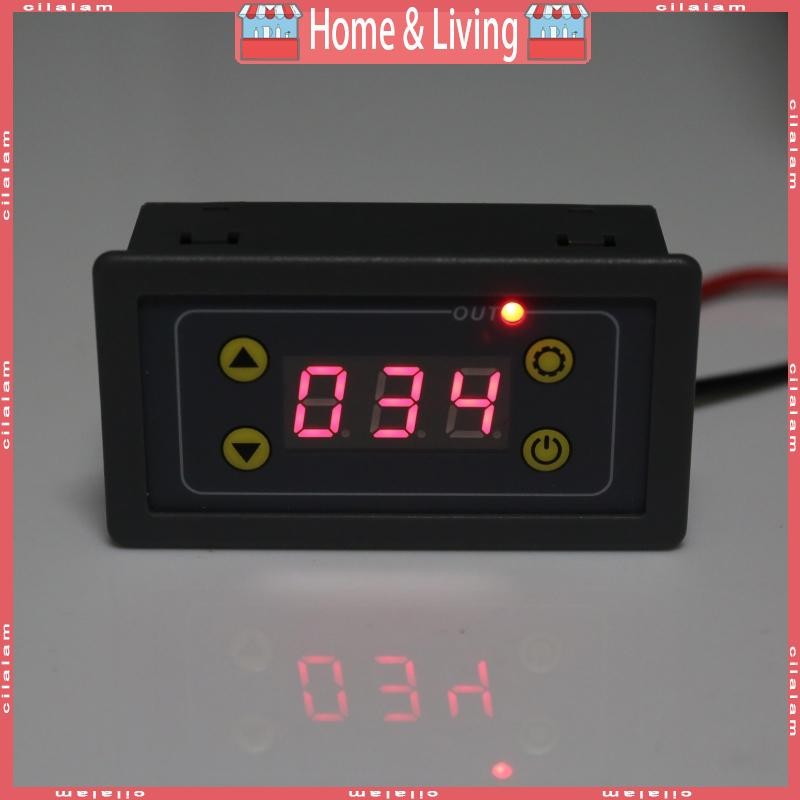

CI Delay สําหรับโมดูลรีเลย์ Multi-function Digital สําหรับรีเลย์หน่วงเวลาสําหรับโมดูลรีเลย์สวิตช์ควบคุม 5-24VDC

ความล่าช้าสำหรับโมดูลรีเลย์เวลามัลติฟังก์ชั่นดิจิตอลสำหรับรีเลย์หน่วงเวลาสำหรับสวิตช์ควบคุมโมดูลรีเลย์เวลา 5-24VDC 110
สวิตช์ควบคุมรอบการหน่วงเวลา DC 5V 12V 24V AC 110V 220V ดิจิตอลสำหรับ Time Delay Relay สวิตช์ควบคุมรอบการจับเวลารีเลย์ปรับเวลารีเลย์สำหรับเวลา

ข้อมูลจำเพาะ:
ชื่อสินค้า: จอแสดงผลดิจิตอลสำหรับ Time Relay
แรงดันไฟฟ้า: สำหรับ DC 5v 12v 24v AC 220v
ช่วง: 0.01 วินาที, 0.1 วินาที, 1 วินาที, 1 วินาที, 1 นาที
ช่วงเวลา: ขั้นต่ำ 0.01 วินาทีสูงสุด 999 นาทีช่วงเวลา: ขั้นต่ำ 0.01 วินาทีสูงสุด 999 นาที
น้ำหนักสินค้า: สำหรับ DC 40g AC 50g น้ำหนักสินค้า: สำหรับ DC 40g AC 50g
ขนาดเปิด: 40 มม. * 74 มม
กระแสไฟขาเข้า: สำหรับ DC สูงสุด 10A AC สูงสุด 5A

แพคเกจรวม:
1 * ความล่าช้าสำหรับโมดูลไทม์รีเลย์ 1 * ความล่าช้าสำหรับโมดูลรีเลย์

--------------------------
คู่มือผู้ใช้:
ผลิตภัณฑ์นี้มีปุ่ม 4 ปุ่มปุ่มบวกปุ่มลบปุ่มตั้งหยุดหรือปุ่มเริ่ม
มีสองชุดสำหรับเวลา T1 และ T2 สำหรับผู้ใช้ที่จะตั้งค่า.

ข้อควรระวัง:
1. พารามิเตอร์ทั้งหมดของรีเลย์จะถูกจดจำโดยอัตโนมัติใน 5 วินาที
2. หากจำเป็นต้องหยุดระหว่างการใช้งานให้กดปุ่มหยุดเพื่อหยุดรีเลย์และรีเซ็ตข้อมูล กดปุ่มหยุดอีกครั้งเพื่อเรียกใช้อีกครั้ง
3. เมื่อรีเลย์เสร็จตามปกติให้กดปุ่มหยุดเพื่อเรียกใช้การสตาร์ทอีกครั้ง

สำหรับการตั้งค่าเวลา:
กดปุ่มบวกหรือลบโดยตรงเพื่อตั้งค่า T1 ข้อมูลจะถูกจดจำโดยอัตโนมัติ 5 วินาทีหลังจากตั้งค่าและเวลาจะเริ่มขึ้น
T2 สำหรับการตั้งค่าเวลา:
กดปุ่มตั้งค่าสั้น ๆ สั้น ๆ หลอดดิจิตอลจะกะพริบในขณะนี้กดปุ่มเพื่อเพิ่มหรือลดการตั้งค่า T2, 5 วินาทีหลังจากการตั้งค่าเสร็จสิ้นหน่วยความจำอัตโนมัติจะเริ่มทำงาน.

สำหรับช่วงเวลา: สลับช่วงโดยอัตโนมัติ ช่วงเริ่มต้นคือวินาที ลดหมายเลขเป็น 0 กดปุ่มต่อไปเพื่อลดช่วงจะเปลี่ยนเป็น 99.9 วินาทีโดยอัตโนมัติ เพิ่มหมายเลขเป็น 999 กดปุ่มต่อไปเพื่อเพิ่มช่วงจะเปลี่ยนเป็น 0.0.0 โดยอัตโนมัติ

รูปแบบตัวเลขมีดังนี้
XX X --- ช่วงเวลา 0.01 วินาที
XXX --- ช่วงเวลา 0.1 วินาที
XX XX X - ช่วงเวลา 1 วินาที
XXXX --- ช่วงเวลา 1 นาที

ตัวอย่างเช่นตั้งค่า T1 = 8.88 คอนโทรลเลอร์จะนับลงที่ 0.01s, T2 = 8.8.8 คอนโทรลเลอร์จะนับลงที่ 1 นาที
การตั้งค่าโหมดการทำงาน: 6 โหมดการทำงานสำหรับผู้ใช้ที่จะตั้งค่า
กดการตั้งค่าสำหรับปุ่มค้างไว้เพื่อเข้าสู่พารามิเตอร์ P-0 และตั้งค่าโหมดการทำงานที่ต้องการโดยกดปุ่มบวกหรือลบบนอินเทอร์เฟซปัจจุบัน

P-0: รีเลย์จะหมุนหลังจากหน่วงเวลาของ T1 และสิ้นสุดลง P-0: รีเลย์จะหมุนหลังจากหน่วงเวลาของ T1 และสิ้นสุดลง
P-1: รีเลย์ปิดหลังจากล่าช้าของ T1 เป็นเวลานานและสิ้นสุดลง
รีเลย์จะปิดหลังจากความล่าช้าของ T1 แล้วเปิดหลังจากความล่าช้าของ T2 และสิ้นสุดลงที่รีเลย์จะปิดหลังจากความล่าช้าของ T1 แล้วเปิดขึ้นหลังจากความล่าช้าของ T2
รีเลย์จะเปิดขึ้นหลังจากความล่าช้าของ T1 เป็นเวลานานจากนั้นจะปิดหลังจากความล่าช้าของ T2 เป็นเวลานานและสิ้นสุดลง
P-4: รีเลย์จะปิดหลังจากความล่าช้าของ T1 เป็นเวลานานจากนั้นเปิดหลังจากความล่าช้าของ T2 เป็นเวลานานลูป
รีเลย์จะเปิดขึ้นหลังจากความล่าช้าของ T1 เป็นเวลานานจากนั้นจะปิดหลังจากความล่าช้าของ T2 เป็นเวลานานและลูป

ขั้นแรกให้รีเลย์เปิดหลังจากล่าช้า 4.05 วินาทีจากนั้นปิดหลังจากล่าช้า 10 นาทีและสิ้นสุดลง

ตั้งค่าครั้งแรกสำหรับเวลา T1 = 4.05 T2 = 0.1.0 ประการที่สองตั้งค่าโหมดการทำงาน P-3 มันจะเป็นโดยอัตโนมัติ
