[NEBDS-01] Rotary Encoder EC11 พร้อมวงจร Schmitt Trigger/Anti-bounce/ใช้กับ Arduino/STM32/ESP32

[MEBDS-01] Rotary Encoder EC11 พร้อมวงจร Schmitt Trigger/Anti-bounce/ใช้กับ Arduino/STM32/ESP32

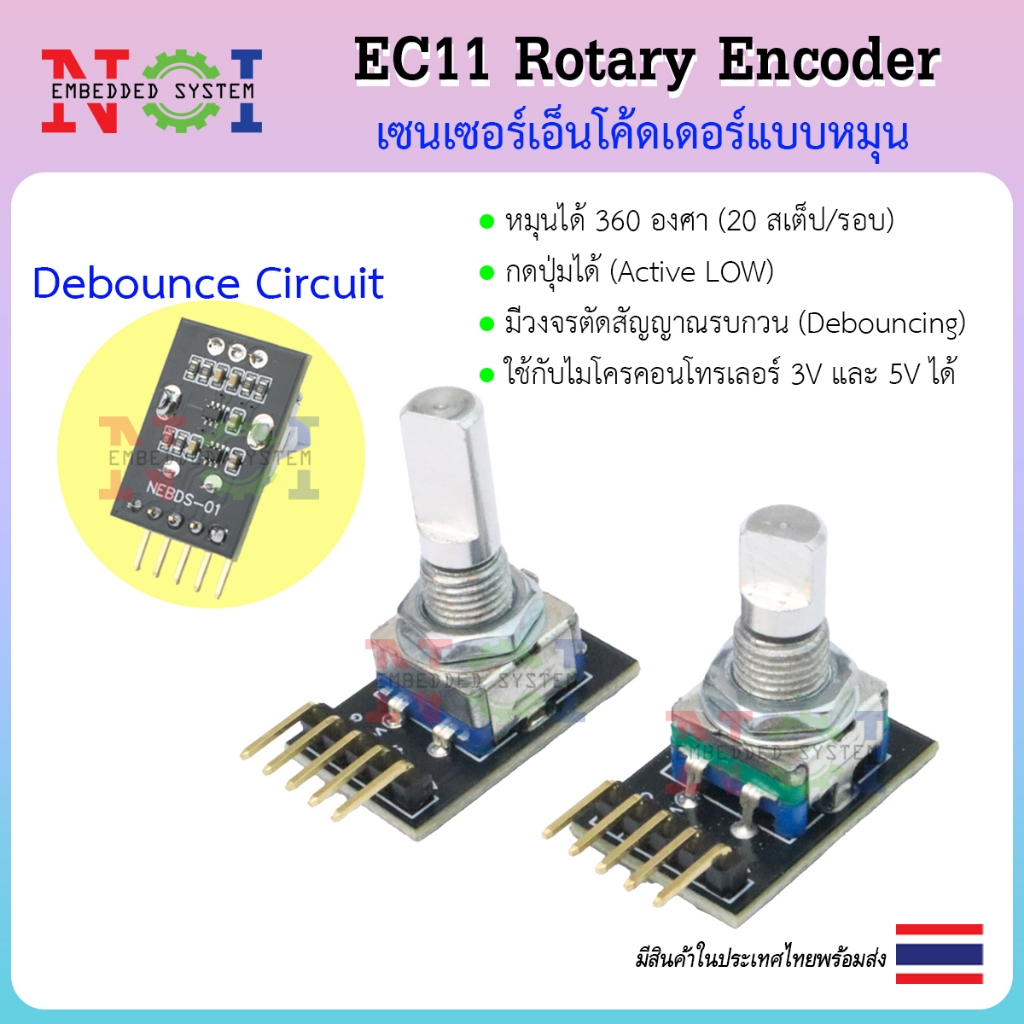

รายละเอียดสินค้า:
MEBDS-01 ถูกติดตั้งวงจรตัดสัญญาณกระเพื่อมเพื่อป้องกันการกระเพื่อมที่ออกมาจากกลไกลของเอ็นโค้ดเดอร์ โมดูลนี้จะช่วยตัดสัญญาณรบกวนเพื่อส่งสัญญาณที่ดีสำหรับ ขา A, B และ SW ดังนั้น สิ่งนี้จะช่วยนักพัฒนาเขียนโปรแกรมได้ง่ายและจะช่วยลดการทำงานของ ไมโครคอนโทรลเลอร์ได้

- โมเดล: MEBDS-01
ก. MEBDS-01-แกนยาว 15มม. โหมด1
ข. MEBDS-01-แกนยาว 15มม. โหมด2
ค. MEBDS-01-แกนยาว 20มม. โหมด2
- แรงดันไฟฟ้า: 3V - 5V
- การกินกระแส: น้อยกว่า 3mA
- สัญญาณ/รอบ: 20
- ขนาดของโมดูล: 15.5มม.x 24.0มม. x 23.0มม. (MEBDS-01-15mm)
15.5มม. x 24.0มม. x 28.0มม. (MEBDS-01-20mm)

- ขาของโมดูล
1.GND: กราวด์
2.VCC: 3 - 5V
3.SW: ต่อไปที่ไมโครคอนโทรลเลอร์ (กดแล้วสัญญาณจะเป็นศูนย์)
4.B: ต่อไปที่ไมโครคอนโทรลเลอร์
5.A: ต่อไปที่ไมโครคอนโทรลเลอร์
ุ
- สัญญาณที่ออกเวลาหมุนแกน
ก. MEBDS-01-แกนยาว 15มม. โหมด1
หมุนตามเข็มนาฬิกา (CW) : ขา A จะลงก่อนขา B
หมุนทวนเข็มนาฬิกา (CCW): ขา B จะลงก่อนขา A
ข. MEBDS-01-แกนยาว 15มม. โหมด2
หมุนตามเข็มนาฬิกา (CW) : ขา B จะลงก่อนขา A
หมุนทวนเข็มนาฬิกา (CCW): ขา A จะลงก่อนขา B
ค. MEBDS-01-แกนยาว 20มม. โหมด2
หมุนตามเข็มนาฬิกา (CW) : ขา B จะลงก่อนขา A
หมุนทวนเข็มนาฬิกา (CCW): ขา A จะลงก่อนขา B

*** สินค้าในไทยพร้อมส่ง ***
*** ยินดีให้คำแนะนำเกี่ยวกับสินค้าก่อนการตัดสินใจซื้อสินค้าครับ ***


Description:
The MEBDS-01 is integrated a debouncing circuit to prevent mechanical bounce that's from an encoder. The module reduces noise and generates good signal for PinA, PinB and PinSW. So, it helps developer to write code easily and reduce workload of microcontroller (MCU).

- Model: MEBDS-01
a. MEBDS-01-15mm mode1
b. MEBDS-01-15mm mode2
c. MEBDS-01-20mm mode2
- Operating voltage: 3V - 5V
- Current consumption: Less than 3mA
- Pulses/Revolution: 20
- Module size: 15.5mm x 24.0mm x 23.0mm (MEBDS-01-15mm)
15.5mm x 24.0mm x 28.0mm (MEBDS-01-20mm)

- Pinout
1.GND: GND
2.VCC: 3 - 5V
3.SW: Connect to mcu (Active-Low)
4.B: Connect to mcu
5.A: Connect to mcu

- Rotation signal
a. MEBDS-01-15mm mode1
CW: PinA goes to low before PinB
CCW: PinB goes to low before PinA
b. MEBDS-01-15mm mode2
CW: PinB goes to low before PinA
CCW: PinA goes to low before PinB
c. MEBDS-01-20mm mode2
CW: PinB goes to low before PinA
CCW: PinA goes to low before PinB
