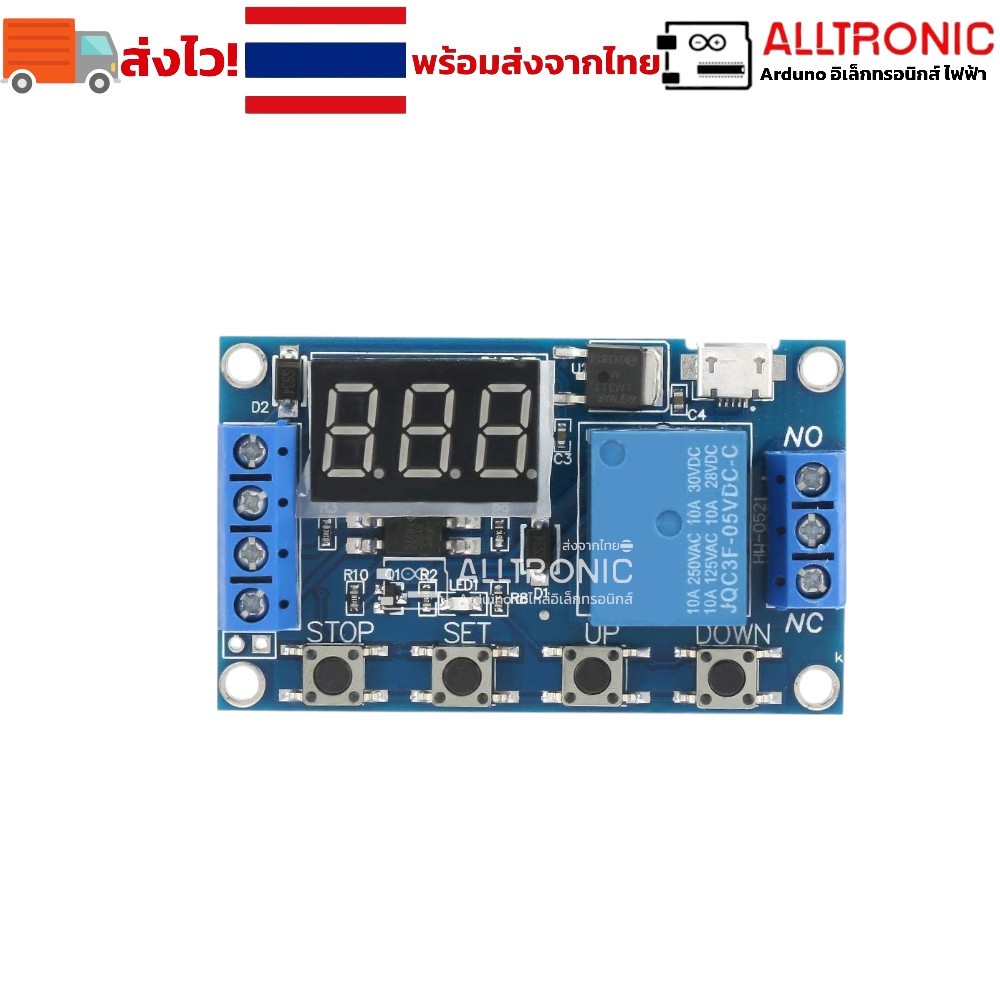

โมดูลรีเลย์หน่วงเวลาดิจิตอล DC 6-30V Trigger Delay & Cycle Timing Circuit

โมดูลรีเลย์หน่วงเวลาดิจิตอล DC 6-30V (Trigger Delay & Cycle Timing Circuit)
แผงวงจรควบคุมเวลา ตั้งค่าหน่วงเวลาการเปิด-ปิดรีเลย์ได้อย่างแม่นยำ รองรับไฟเลี้ยงกว้าง ใช้งานง่าย เหมาะสำหรับงานควบคุมอัตโนมัติ
คุณสมบัติเด่น
✅ รองรับแรงดันไฟฟ้ากว้าง: 6-30V หรือจ่ายไฟผ่านพอร์ต Micro USB 5V ได้
✅ ตั้งเวลาได้หลากหลาย: ปรับหน่วงเวลาได้ตั้งแต่ 0.1 วินาที - 999 นาที
✅ ใช้งานง่าย: อินเทอร์เฟซชัดเจน ปุ่มควบคุมเข้าใจง่าย
✅ มีปุ่มหยุดฉุกเฉิน (STOP): พร้อมระบบป้องกันการต่อสายกลับขั้ว
✅ โหมดสลีปอัตโนมัติ: หน้าจอดับเองเมื่อไม่มีการใช้งาน 5 นาที
✅ ตั้งค่าแยกกันได้: พารามิเตอร์ OP (เปิด), CL (ปิด), LOP (รอบ) ตั้งค่าและบันทึกแยกกัน
✅ บันทึกค่าการตั้งค่าอัตโนมัติ: ค่าที่ตั้งไว้ยังคงอยู่แม้ปิดเครื่อง
โหมดการทำงาน
🔹 P1 (หน่วงเวลาหลังทริกเกอร์)
หลังได้รับสัญญาณ รีเลย์จะ เปิด เป็นเวลา OP แล้ว ปิด
มี 3 รูปแบบการทำงานย่อย (P1.1, P1.2, P1.3)
🔹 P2 (หน่วงเวลาแบบปิด-เปิด)
หลังจากรับสัญญาณ รีเลย์จะ ปิดก่อน เป็นเวลา CL แล้วจึง เปิด เป็นเวลา OP
🔹 P3 (หน่วงเวลาแบบวนซ้ำ)
ตั้งค่าการทำงานแบบวนซ้ำ โดยกำหนดจำนวนรอบได้
P3.1 ต้องใช้สัญญาณทริกเกอร์ / P3.2 ทำงานต่อเนื่องทันทีหลังเปิดเครื่อง
🔹 P4 (พักสัญญาณ)
รีเลย์จะเปิดเมื่อได้รับสัญญาณ และปิดหลังจากเวลาที่กำหนด (OP) เมื่อสัญญาณหายไป
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้า: 6-30V รองรับไฟ 5V ผ่าน Micro USB
สัญญาณทริกเกอร์: รับแรงดัน 3.0V-24V
ความสามารถในการควบคุมโหลด:
🔹 DC: 30V 5A
🔹 AC: 220V 5A
กระแสขณะทำงาน: 50mA (ปกติ), 20mA (ขณะปิด)
อายุการใช้งาน: มากกว่า 100,000 ครั้ง
อุณหภูมิใช้งาน: -40°C ถึง 85°C
ขนาด: 6.2 × 3.8 × 1.7 ซม.
ป้องกันสัญญาณรบกวน: มีออปโตคัปเปลอร์ช่วยกรองสัญญาณ
สรุป
โมดูลรีเลย์หน่วงเวลานี้เหมาะสำหรับการควบคุมอัตโนมัติ ใช้งานง่าย ตั้งค่าได้หลากหลาย รองรับทั้งการทำงานแบบทริกเกอร์และแบบวนซ้ำ พร้อมฟังก์ชันป้องกันสัญญาณรบกวน เหมาะสำหรับโปรเจกต์อิเล็กทรอนิกส์และระบบอัตโนมัติทั่วไป
