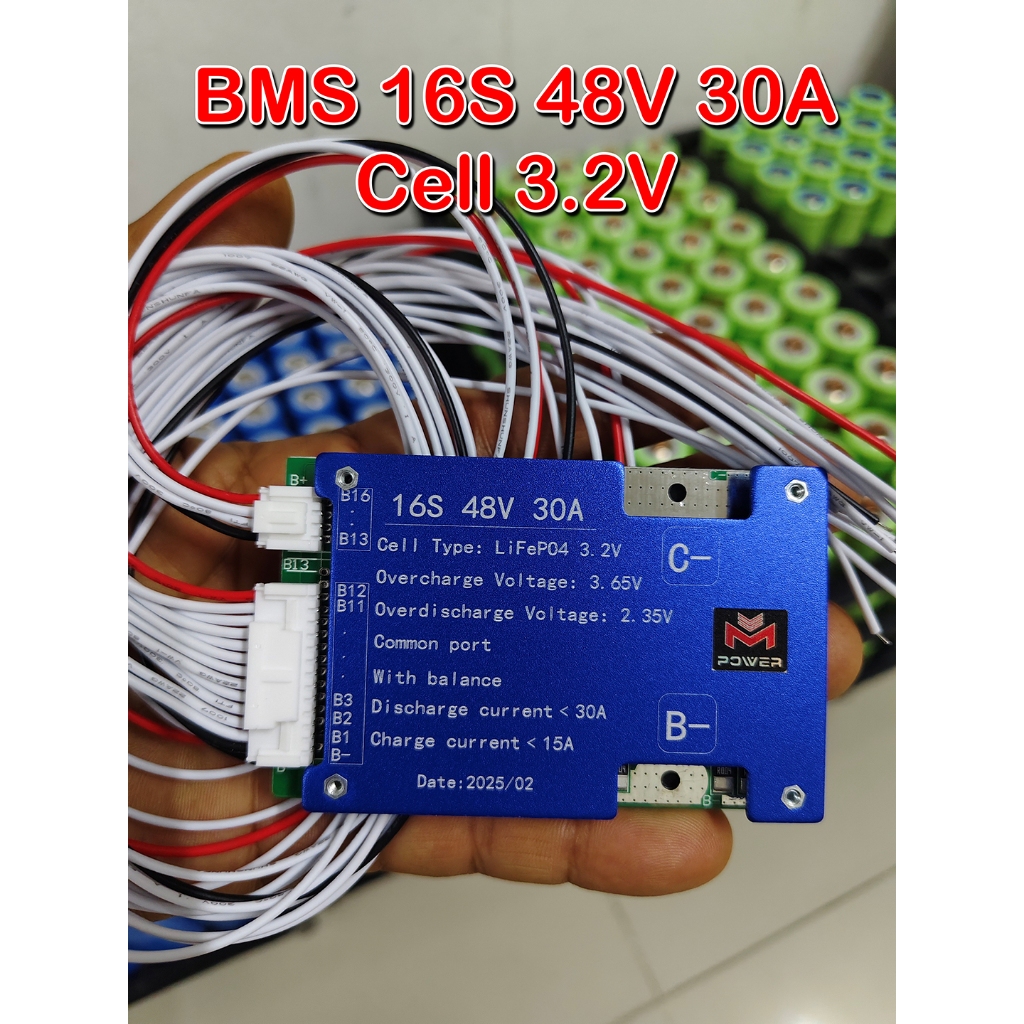

บอร์ด BMS 16S 48V 30A - 40A สำหรับแบต LiFePo4 32650 (3.2V) สำหรับ แบตเตอรี่ลิเธี่ยมฟอสเฟต(พร้อมสาย)
5.0
ขายแล้ว 2 ชิ้น
฿550
Rvada ตรวจสอบราคา
สินค้านี้มีประวัติขายน้อย (2 ชิ้น) โปรดพิจารณาข้อมูลร้านค้าประกอบ
ราคานี้อยู่ที่ประมาณ 63% ของราคาเฉลี่ยสินค้าหมวดเดียวกัน (เทียบจากฐานข้อมูลกว่า 1.5 ล้านรายการ)
ต้นคิด Home Store
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
บอร์ด BMS 16S 48V 30A - 40A สำหรับแบต LiFePo4 32650 (3.2V) สำหรับ แบตเตอรี่ลิเธี่ยมฟอสเฟต(พร้อมสาย)
รายละเอียดสินค้า
16S 48V 30A LiFePo4 Battery Protection Board BMS PCB with Balance for E-Bike EScooter
16S 48V 30A LiFePo4 Battery Protection Board BMS PCB with Balance for E-Bike EScooter
16 string 48V LiFePo4 battery protection board. With equalization, the same port 30A, 4-16 string universal,
can be directly downgraded, no need to Scope of application: 36250 special lithium battery protection board,
scooter, drift car protection board, solar street light, LED protection board,
motorcycle lithium battery protection board, tricycle power protection board, backup power lithium battery protection board
Continuous Discharge Current: 30A and 45A
Instantaneous discharge current:100A
Charging voltage: 60V
Maximum charging current: 30A
Overcharge detection voltage: 3.75±0.025V
Overcharge protection delay: 100±30ms
Overcharge release voltage: 3.6±0.05V
Battery balance detection voltage: 3.6±0.025V
Battery balance release voltage: 3.6±0.05V
Battery balance current: 36±5A
Overdischarge detection voltage: 2.1±0.08V
Overdischarge detection delay: 100ms
Overdischarge release voltage: 2.3±0.1V
Overcurrent detection voltage: 150mV
Overcurrent detection delay: 10ms
Overcurrent protection current: 130±20A
Overcurrent protection release condition: disconnect load
Short circuit protection condition: external load short circuit
Short circuit detection delay: 200uS
Short circuit protection release condition: disconnect load
Main circuit conduction internal resistance: less than equal 15mΩ
Working current: less than equal 50uA
Sleep current (when the battery is over-discharged): less than equal 10uA
Temperature range: -30/+80°C
Size: 80*55*10mm
color: Silver + green
Material :Metal + PCB
วิธีการ Reset BMS
การต่อ BMS เสร็จแล้ว วัดไฟ ไม่ออกที่ P+ กับ P-(C-)
อาจเกิดจากหลายสาเหตุ เช่น ไฟเกิน, ไฟต่ำ, ลัดวงจร, ต่อไฟผิดขั้ว, สายไฟขาดใน และอื่นๆ ทำให้ BMS ตัดการจ่ายไฟออก ไม่ต้องกังวล แสดงว่า BMS ทำงานได้ดี
ให้ทำการ reset BMS โดยเอา สายไฟหรือตัวนำอะไรก็ได้ (คลิปหนีบกระดาษ) ไปแตะที่จุด B- กับ P-(C-) ชั่วขณะ ประมาณ 1-2 วินาที จากนั้นเอาออก
แล้ววัดไฟ P+ กับ P- ว่ามีไฟออกหรือยัง
ถ้ายังไม่มีให้ ปลดไฟออกที่ B+ กับ B- ออก แล้วใส่กลับเข้าไปใหม่
แล้ว ทำ reset ตามขั้นตอนแรกอีกครั้งนีง ส่วนใหม่ก็กลับมาแล้วนะ
แต่ถ้ายังไม่มา รบกวนโทรกลับมาถามที่ร้าน เพื่อตรวจสอบวิธีการและขั้นตอนอื่นเพิ่มเติมค่ะ
กรณีเข้าไม่ถึงบอร์ด BMS (อยู่ในกล่องปิดฝาหยอดกาวไว้แน่นหนา)
การต่อไฟเข้าไปที่จุด P+ กับ P- ก็สามารถทำได้ (เท่าแรงดันที่ใช้ชาร์จ ตาม S ของ BMS ที่ใช้)
1. ปลดโหลดออก แล้วป้อนไฟชาร์จเข้าไป ที่ P+ กลับ P- เมื่อ BMS เช็คตัวมันเอง ว่าทุกอย่างมาปกติ วงจรไม่มีการลัดวงจร ไฟ B-,B1-B4 มาปกติ
จากนั้น BMS ก็จะ Activate ใหม่ เหมือน Reset ตัวมันเองไป (แต่ก็ไม่ 100% นะ ไม่เหมือนทำ Force reset) ถ้าไม่ได้ก็ต้องเปิดฝากล่อง ทำ Hard Reset ตามขั้นตอนที่ได้กล่าวไว้ข้างบน
