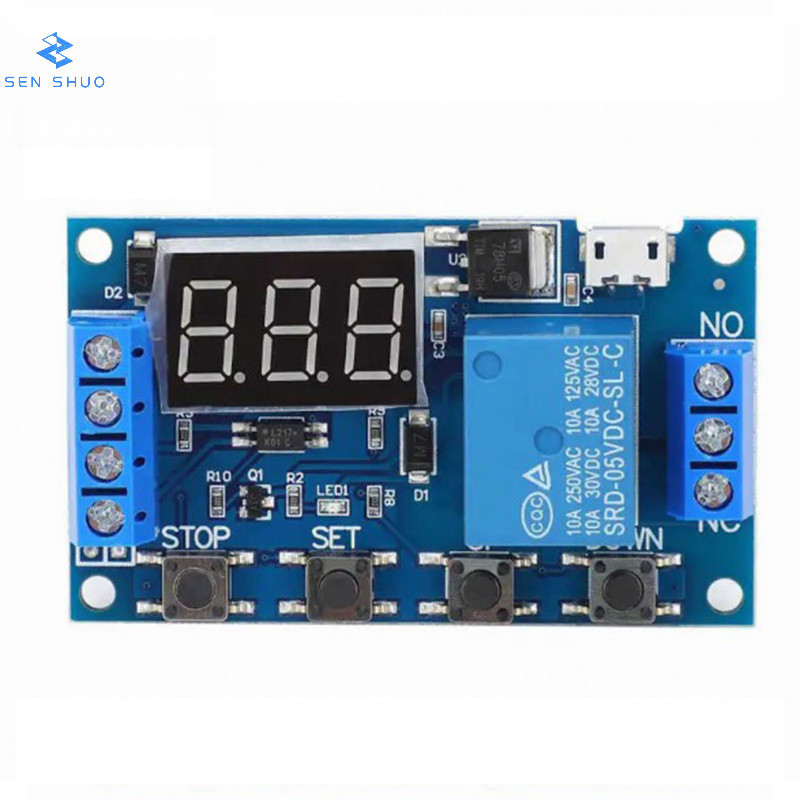

6-30V รีเลย์โมดูลสวิทช์ Trigger Time Delay Circuit Timer One-Circuit รีเลย์โมดูล
4.7
ขายแล้ว 2 ชิ้น
฿79
฿88
-10%
Rvada ตรวจสอบราคา
ราคาถูกผิดปกติ (9% ของค่าเฉลี่ยหมวด) ควรตรวจสอบร้านค้าก่อนซื้อ
Sen Shuo Electronic Components
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
โมดูลรีเลย์ทางเดียว โมดูลปิดเครื่อง ตัดการเชื่อมต่อ ทริกเกอร์ วงจรตั้งเวลา สวิตช์วงจร
0.1 วินาที (ขั้นต่ำ) ~ 999 นาที (สูงสุด) ปรับได้อย่างต่อเนื่อง
ผลิตภัณฑ์นี้ใช้งานง่ายและสะดวกพร้อมฟังก์ชันที่ทรงพลัง อย่างไรก็ตาม เราขอความกรุณาจากผู้ซื้อทุกท่านให้ตรวจสอบคำแนะนำการใช้งานโดยละเอียดสำหรับผลิตภัณฑ์ที่มีประโยชน์สูงสุดนี้
จุดเด่นของโมดูล:
1. แหล่งจ่ายไฟแรงดันกว้าง (6~30V) รองรับการจ่ายไฟ micro USB 5.0V สะดวกในการใช้งานมาก
2. หน้าต่างมีความชัดเจนและเรียบง่าย พร้อมฟังก์ชันที่ทรงพลังซึ่งเข้าใจง่ายและตอบสนองเกือบทุกความต้องการของคุณ
3. ฟังก์ชันหยุดฉุกเฉินแบบปุ่มเดียว (ปุ่ม STOP) พร้อมการป้องกันการเชื่อมต่อย้อนกลับ การเชื่อมต่อย้อนกลับจะไม่ทำให้เกิดความเสียหาย
4. ได้เพิ่มโหมดพักเครื่องแล้ว เมื่อเปิดใช้งาน หากไม่มีการดำเนินการใดๆ ภายใน 5 นาที จอภาพจะปิดโดยอัตโนมัติ แต่สามารถกดปุ่มใดก็ได้เพื่อเปิดใช้งานใหม่
5. สามารถตั้งค่าพารามิเตอร์ OP, CL และ LOP ที่แตกต่างกันได้ และพารามิเตอร์เหล่านี้เป็นอิสระจากกันและบันทึกแยกกัน
6. ทุกพารามิเตอร์การตั้งค่าจะถูกบันทึกโดยอัตโนมัติเมื่อปิดเครื่อง
โหมดการทำงาน:
หลังจากที่สัญญาณถูกกระตุ้น รีเลย์จะทำงานตามเวลา OP และหลังจากนั้นจะตัดการเชื่อมต่อ ในช่วงเวลา OP การดำเนินการต่อไปนี้จะเกิดขึ้น
P1.1: การส่งสัญญาณซ้ำไม่ถูกต้อง
P1.2: สัญญาณจะถูกกระตุ้นอีกครั้งสำหรับรอบเวลาใหม่
P1.3: สัญญาณรีเซ็ตอีกครั้ง รีเลย์ตัดการเชื่อมต่อ และเวลาหยุด
P-2: ส่งสัญญาณกระตุ้น หลังจากที่รีเลย์เปิดในเวลา CL รีเลย์จะปิดในเวลา OP และหลังจากเวลาเสร็จสิ้น รีเลย์จะถูกตัดการเชื่อมต่อ
ให้สัญญาณกระตุ้น P3.1 หลังจากที่รีเลย์เปิดในเวลา OP รีเลย์จะปิดในเวลา CL จากนั้นทำซ้ำการกระทำข้างต้น ในระหว่างรอบใหม่ให้สัญญาณอีกครั้ง รีเลย์จะปิด หยุดการจับเวลา สามารถตั้งค่าจำนวนรอบ (LOP) ได้
หลังจากเปิดเครื่องแล้ว ไม่จำเป็นต้องมีสัญญาณกระตุ้น รีเลย์จะทำงานเป็นเวลา OP จากนั้นจะหยุดทำงานเป็นเวลา CL และทำซ้ำในรอบนี้ สามารถตั้งค่าจำนวนรอบ (LOP) ได้
ฟังก์ชัน P-4: การรักษาสัญญาณ หากมีสัญญาณกระตุ้น ตัวจับเวลาจะรีเซ็ต และรีเลย์ยังคงเปิดอยู่ เมื่อสัญญาณหายไป ตัวจับเวลาจะทำการ OP และตัดการเชื่อมต่อรีเลย์ ในช่วงเวลาของตัวจับเวลา หากมีสัญญาณอื่น ตัวจับเวลาจะรีเซ็ต
ข้อมูลจำเพาะของผลิตภัณฑ์:
1: แรงดันไฟฟ้าที่ใช้งาน: 6--30V รองรับการจ่ายไฟผ่านไมโคร USB 5.0V
2: แหล่งสัญญาณทริกเกอร์: สัญญาณทริกเกอร์ระดับสูง (3.0V—24V) กราวด์และกราวด์ระบบไม่ใช่กราวด์ทั่วไปเพื่อปรับปรุงความสามารถในการป้องกันการรบกวนของระบบ (คุณสามารถทำให้กราวด์ทั่วไปลัดวงจรได้ด้วยตัวเอง)
3: ความสามารถในการส่งออก: สามารถควบคุมอุปกรณ์ภายใน 30V 5A DC หรือ 220V 5A AC
4: กระแสไฟฟ้าที่ไม่มีการใช้งาน: 20mA กระแสไฟฟ้าที่ใช้งาน: 50mA
5: อายุการใช้งาน: มากกว่า 100,000 ครั้ง; อุณหภูมิการทำงาน: -40—85 ℃ ขนาด: 6.2*3.8*1.7 ซม.
6: ด้วยการแยกออปโตคัปเปลอร์ ความสามารถในการป้องกันการรบกวนที่เพิ่มขึ้น แผงวงจรอุตสาหกรรม พารามิเตอร์ที่ตั้งไว้ยังคงไม่เปลี่ยนแปลงหลังจากไฟฟ้าดับ
ความทรงจำ
หมายเหตุพิเศษ: เอาต์พุตรีเลย์เป็นแบบสัมผัสแบบพาสซีฟ ไม่ใช่เอาต์พุตไฟฟ้า ใช้เพื่อควบคุมการเปิด-ปิดของสาย
ช่วงเวลา
0.1 วินาที (ขั้นต่ำ) ~ 999 นาที (สูงสุด) ปรับได้อย่างต่อเนื่อง
วิธีเลือกช่วงเวลา:
หลังจากตั้งค่าพารามิเตอร์ในอินเทอร์เฟซการเลือกโหมดแล้ว กดปุ่ม STOP สั้นๆ เพื่อเลือกช่วงเวลา
XXX. จุดทศนิยมอยู่ในตำแหน่งหนึ่ง ช่วงเวลา: 1 วินาที ~ 999 วินาที
XX.X จุดทศนิยมอยู่ในตำแหน่งสิบ ช่วงเวลา: 0.1 วินาที ~ 99.9 วินาที
เอ็กซ์.เอ็กซ์.เอ็กซ์.. จุดทศนิยมมีการส่องสว่างเต็มที่ ช่วงเวลา: 1 นาที ~ 999 นาที
ตัวอย่างเช่น ถ้าคุณต้องการตั้งค่า OP เป็น 3.2 วินาที ให้เลื่อนจุดทศนิยมไปที่ตำแหน่งสิบ และหลอดดิจิตอลจะแสดงเป็น 03.2
คำอธิบายพารามิเตอร์: OP On-Time, CL Off-Time, จำนวนรอบ LOP (1-999 ครั้ง, "---" หมายถึงรอบไม่มีที่สิ้นสุด)
ค่าพารามิเตอร์เหล่านี้เป็นอิสระจากกัน แต่จะถูกใช้ร่วมกันในทุกโหมด เช่น ถ้าค่า OP ตรงเวลาถูกตั้งค่าเป็น 5 วินาทีใน P1.1 และผู้ใช้ต้องการเปลี่ยนไปใช้โหมด P1.2 เมื่อเข้าสู่ P1.2 เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง OP ก็จะเป็น 5 วินาทีเช่นกัน
ให้กดปุ่ม SET สั้นๆ บนหน้าจอหลัก (แสดง 000) จากนั้นจะแสดง OP (CL, LOP) พร้อมกับเวลาที่สอดคล้องกัน XXX
หากรูปแบบมีเพียงโหมด OP เท่านั้น (เช่น โหมด P1.1, P1.2, P1.3) พร้อมเวลา การกดปุ่ม SET สั้นๆ จะแสดงเฉพาะ OP และเวลาที่สอดคล้องกันเท่านั้น
หากรูปแบบมี OP, CL และ LOP (เช่น รูปแบบ P3.1, P3.2) การกดปุ่ม SET สั้นๆ จะแสดง OP และเวลาที่สอดคล้องกัน, CL และเวลาที่สอดคล้องกัน, และ LOP และจำนวนที่สอดคล้องกัน
หลังจากตั้งค่าโหมดแล้ว คุณสามารถตรวจสอบพารามิเตอร์ที่ตั้งไว้ในโหมดปัจจุบันได้อย่างง่ายดายโดยกดปุ่ม SET สั้นๆ บนหน้าจอหลัก ซึ่งสะดวกมาก!
วิธีการตั้งค่าพารามิเตอร์
1. ขั้นแรก ให้ตรวจสอบโหมดการทำงานของรีเลย์
2. ตามโหมดการทำงานของรีเลย์ เมื่อโมดูลเปิดในอินเทอร์เฟซหลัก มันจะแสดงโหมดการทำงานปัจจุบัน (โหมด P1.1 เริ่มต้น) จากนั้นเข้าสู่อินเทอร์เฟซหลัก "กดปุ่ม SET ค้างไว้ 2 วินาทีก่อนปล่อย" เพื่อเข้าสู่อินเทอร์เฟซการเลือกโหมด และใช้การกดสั้นๆ บนปุ่มขึ้นและลงเพื่อเลือกโหมดที่จะตั้งค่า (P1.1~P-4)
3. หลังจากเลือกโหมดที่จะตั้งค่า (เช่น P3.2) กดปุ่ม SET สั้นๆ เพื่อตั้งค่าพารามิเตอร์ที่เกี่ยวข้อง ในขณะนี้ พารามิเตอร์ที่จะตั้งค่าจะกะพริบ (OP เปิดเวลา, CL ปิดเวลา, นับรอบ LOP ["---" หมายถึงรอบไม่มีที่สิ้นสุด]) ปรับค่าพารามิเตอร์ผ่านปุ่ม UP และ DOWN รองรับการกดแบบยาว (เพิ่มหรือลดอย่างรวดเร็ว) และการกดแบบสั้น (เพิ่มหรือลด
