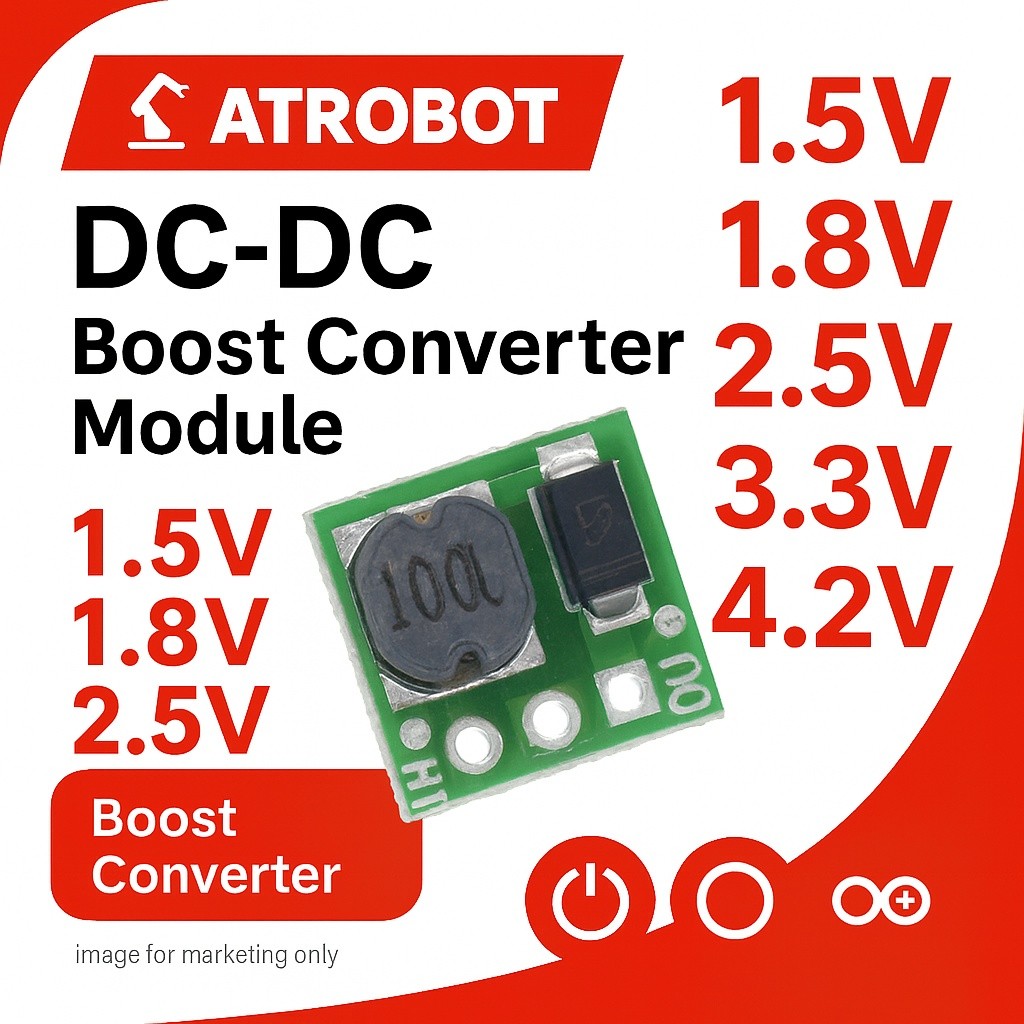

DC-DC Boost Converter โมดูล 0.8-4.2V to 5V/3.3V ขนาดเล็ก ประหยัดพื้นที่ ใช้ไฟต่ำ ออกแรงดันคงที่
5.0
ขายแล้ว 2 ชิ้น
฿12
Rvada ตรวจสอบราคา
ราคาถูกผิดปกติ (1% ของค่าเฉลี่ยหมวด) ควรตรวจสอบร้านค้าก่อนซื้อ
ATROBOT
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
ภาพรวมสินค้า
โมดูล DC-DC Boost Converter เป็นโซลูชันพลังงานที่มีประสิทธิภาพและกะทัดรัด ออกแบบมาเพื่อยกระดับแรงดันไฟฟ้าขาเข้าต่ำให้คงที่ที่ระดับแรงดันไฟฟ้าขาออกที่ต้องการ มีให้เลือกทั้งแบบขาออก 3.3V และ 5V โดยโมดูลนี้รองรับช่วงแรงดันไฟฟ้าขาเข้าที่กว้าง เริ่มตั้งแต่เพียง 0.8V ความหลากหลายของการใช้งานทำให้เหมาะสำหรับอุปกรณ์ที่ใช้พลังงานต่ำหลากหลายประเภท ด้วยขนาดที่กะทัดรัดเป็นพิเศษและระยะขาตรงมาตรฐาน โมดูลนี้จึงสามารถผสานเข้ากับวงจรอิเล็กทรอนิกส์ทั้งในระบบที่มีอยู่เดิมและต้นแบบได้อย่างลงตัว
ข้อมูลทางเทคนิค
ทั่วไป:
- ความถี่การทำงาน: 150kHz
- ประสิทธิภาพการแปลงโดยทั่วไป: 85%
- ระยะห่างขา: 2.54mm
- ขนาด: 10mm x 10mm x 7mm
รุ่นขาออก 3.3V:
- ช่วงแรงดันไฟฟ้าขาเข้า: 0.8–3.3V
- แรงดันไฟฟ้าขาออก: 3.3V
- กระแสสูงสุดขาออก: 500mA
- แรงดันไฟฟ้าเริ่มทำงาน: 0.8V
- กระแสขาออกที่ขาเข้า 1–1.5V: 50–110mA
- กระแสขาออกที่ขาเข้า 1.5–2V: 110–160mA
- กระแสขาออกที่ขาเข้า 2–3V: 110–160mA
- กระแสขาออกที่ขาเข้า 3.3V: 160–400mA
รุ่นขาออก 5V:
- ช่วงแรงดันไฟฟ้าขาเข้า: 0.9–5V
- แรงดันไฟฟ้าขาออก: 5V
- กระแสขาออกสูงสุด: 480mA
- แรงดันไฟฟ้าเริ่มทำงาน: 0.8V
- กระแสขาออกที่ขาเข้า 1–1.5V: 40–100mA
- กระแสขาออกที่ขาเข้า 2–3V: 160–400mA
- กระแสขาออกที่ขาเข้า 3V: 380–480mA
หมายเหตุ:
- ห้ามใช้แรงดันไฟฟ้าขาเข้าสูงกว่าค่าที่กำหนด เพื่อป้องกันความเสียหายต่อโมดูล
- ไม่ควรใช้งานโหลดขาออกเกินกว่าค่ากำหนด มิฉะนั้นแรงดันไฟฟ้าขาออกอาจต่ำกว่าค่าเรทที่ระบุ
คุณสมบัติเด่น
- รองรับช่วงแรงดันไฟฟ้าขาเข้ากว้าง: สามารถยกแรงดันไฟฟ้าขึ้นจากค่าเริ่มต้นที่เพียง 0.8V (สำหรับขาออก 5V) และ 0.9V (สำหรับขาออก 3.3V)
- ประสิทธิภาพสูง: ให้ประสิทธิภาพการแปลงโดยทั่วไปที่ 85% ช่วยประหยัดพลังงานและลดต้นทุนการใช้งาน
- รองรับกำลังขาออกได้ดี: จ่ายกระแสได้สูงสุด 500mA (รุ่น 3.3V) และ 480mA (รุ่น 5V) รองรับอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กที่ใช้พลังงานต่ำ
- ขนาดกะทัดรัด: ตัวโมดูลมีขนาด 10mm x 10mm x 7mm และระยะขามาตรฐาน 2.54mm ออกแบบให้ติดตั้งง่ายกับแผงวงจร
- ติดตั้งและใช้งานง่าย: ขาและตำแหน่ง Pin มีระบุชัดเจน เหมาะสำหรับงานออกแบบอิเล็กทรอนิกส์ทุกประเภท
การใช้งาน
DC-DC Boost Converter Module เหมาะสำหรับอุปกรณ์ที่ใช้แบตเตอรี่และต้องการการจัดการแรงดันไฟฟ้าที่มีประสิทธิภาพ เพื่อให้จ่ายพลังงานได้เพียงพอกับอิเล็กทรอนิกส์ที่เกี่ยวข้อง โดยเหมาะอย่างยิ่งสำหรับอุปกรณ์อิเล็กทรอนิกส์แบบพกพา หุ่นยนต์ขนาดเล็ก โครงการ DIY และบอร์ดพัฒนา ที่ต้องการแหล่งจ่ายไฟที่เสถียร โมดูลนี้สามารถรองรับการใช้งานทั้งโดยผู้ที่สนใจงานอดิเรกและผู้เชี่ยวชาญ จึงเป็นตัวเลือกที่เหมาะสมสำหรับอุปกรณ์ IoT อิเล็กทรอนิกส์สวมใส่ และแอปพลิเคชันใด ๆ ที่ขนาดวงจรและประสิทธิภาพพลังงานมีความสำคัญสูงสุด
โปรดปฏิบัติตามข้อควรระวังเพื่อความปลอดภัยในการติดตั้งและใช้งานอุปกรณ์อุตสาหกรรม เพื่อหลีกเลี่ยงความเสี่ยงต่อการบาดเจ็บหรือความเสียหายต่อยูนิต
Product Overview
The DC-DC Boost Converter Module is an efficient and compact power solution designed to elevate low input voltage to a stable, desired output voltage. Available in both 3.3V and 5V output versions, this module supports a wide input voltage range, starting from as low as 0.8V. Its versatile application makes it ideal for a variety of low-power devices. With its ultra-compact size and standard straight pin spacing, the module integrates seamlessly into both existing and prototype electronic circuits.
Technical Specifications
General:
- Operating frequency: 150kHz
- Typical conversion efficiency: 85%
- Pin pitch: 2.54mm
- Dimensions: 10mm x 10mm x 7mm
3.3V Output Version:
- Input voltage range: 0.8–3.3V
- Output voltage: 3.3V
- Maximum output current: 500mA
- Startup voltage: 0.8V
- Output current at input 1–1.5V: 50–110mA
- Output current at input 1.5–2V: 110–160mA
- Output current at input 2–3V: 110–160mA
- Output current at input 3.3V: 160–400mA
5V Output Version:
- Input voltage range: 0.9–5V
- Output voltage: 5V
- Maximum output current: 480mA
- Start
📣📣📣
