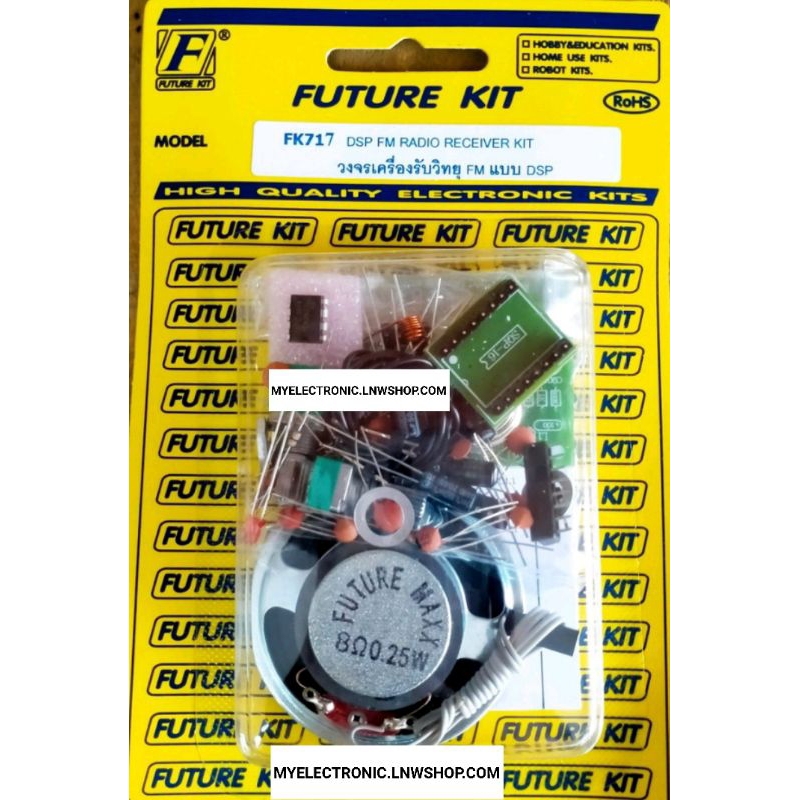

FUTURE KIT วงจร เครื่องรับวิทยุ FM แบบ DSP FK717 ชุด ยังไม่ประกอบ FA717 ชุด ประกอบ ลงปริ้นแล้ว ELECTRONICS ฟิวเจอร์ คิท
4.8
ขายแล้ว 2 ชิ้น
฿375
ขายอุปกรณ์อิเล็กทรอนิกส์บ้านหม้อ
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
FK717 เป็นชุดคิทยังไม่ประกอบลงปริ้น
FA717 เป็นชุดประกอบลงปริ้นแล้ว
วงจรนี้เป็นวงจรวิทยุ แบบ DSP (Digital Signal Processing) ที่ใช้การปรับเลือกสถานีโดยการปรับเปลี่ยนแรงดัน ซึ่งจะต่างจากการปรับเลือกสถานีแบบเดิมๆ ที่ใช้ตัวเก็บประจุแบบปรับค่าได้ เป็นตัวปรับเลือกสถานี ซึ่งจะมีปัญหาเมื่อใช้งาน ไปซักระยะหนึ่ง วงจรนี้ใช้ไอซีควบคุมเพียงตัวเดียวก็สามารถทำหน้าที่เป็นวิทยุ FM ได้ จึงทำให้วงจรสามารถสร้างและประกอบได้ง่ายสำหรับมือใหม่อีกด้วย
การทำงานของวงจร
การทำงานของวงจรนี้ จะแบ่งออกเป็น 2 ส่วนใหญ่ๆ ด้วยกัน ได้แก่ ภาครับสัญญาณวิทยุและภาคขยายเสียงส่วนที่หนึ่ง ภาครับสัญญาณวิทยุ หัวใจของวงจรนี้จะอยู่ที่ IC1 ซึ่งเป็นไอซีควบคุมแบบ DSP โดยมีขาหลักๆ ดังนี้
- ขา 1 และขา 2 จะถูกต่อเพื่อเลือกรับสถานีวิทยุ แบบ FM
- ขา 4 จะถูกต่อกับ VR1 ทำหน้าที่เป็นขาควบคุมการปรับหาสถานีวิทยุ
- ขา 16 เป็นขาส่งสัญญาณเสียงออก
- ขา 12 และขา 13 จะถูกต่อกับแร่คริสตอล 32.768KHz เพื่อผลิตความถี่ให้กับตัว IC1
- ขา 6 เป็นขา RF อินพุทของภาครับวิทยุแบบ FM โดยมีตัวทรานซิสเตอร์ TR1เป็นตัวขยายสัญญาณก่อนจะเข้าขานี้ส่วนที่สอง ภาคขยายเสียง จะใช้ตัว IC2 เป็นตัวขยายเสียง โดยการทำงานจะเริ่มจาก เมื่อสัญญาณเสียงจากขา 16 ของ IC1 มาเข้าที่ขา 7 ของ IC2 โดยผ่านวอลลุ่ม VR2
ซึ่งทำหน้าที่เป็นตัวเร่งหรือลดสัญญาณเสียงดังกล่าว สัญญาณนี้จะถูกขยายให้แรงขึ้นแล้วส่งออกที่ขา 1 และขา 3 เพื่อส่งออกลำโพงต่อ
เงื่อนไขการจัดส่งสินค้า
-จัดส่งสินค้าวันจันทร์ - วันศุกร์
-โปรดตรวจสอบสินค้าก่อนกดสั่งซื้อ
-ตัดรอบ 8.30น. ของทุกวัน
-จัดส่งตามลำดับในการสั่งซื้อ
-หยุดทุกวันเสาร์ อาทิตย์และวันหยุดนักขัตฤกษ์
-กรณีใส่ที่อยู่ผิด กดสั่งสินค้าผิด ทางร้านไม่สามารถแก้ไขให้ได้ ลูกค้าต้องยกเลิกแล้วสั่งสินค้าเข้ามาใหม่
-ลูกค้าจะได้รับสินค้าช้าหรือเร็วขึ้นอยู่กับการขนส่งในการนำจ่าย
*ค่าจัดส่งจะเป็นไปตามที่ทาง SHOPEEกำหนด*
#FK717 #ชุดคิท #ชุดยังไม่ประกอบ
#FA717
#โครงงาน #อิเล็กทรอนิกส์ #อิเล็กทรอนิกส์
#โครงงานอิเล็กทรอนิกส์ #ชุดลงปริ้น #ชุดประกอบลงปริ้นแล้ว
#FUTUREKIT #ฟิวเจอร์คิท #ชุดประกอบลงปริ้น #ชุดสำเร็จ
FA717 เป็นชุดประกอบลงปริ้นแล้ว
วงจรนี้เป็นวงจรวิทยุ แบบ DSP (Digital Signal Processing) ที่ใช้การปรับเลือกสถานีโดยการปรับเปลี่ยนแรงดัน ซึ่งจะต่างจากการปรับเลือกสถานีแบบเดิมๆ ที่ใช้ตัวเก็บประจุแบบปรับค่าได้ เป็นตัวปรับเลือกสถานี ซึ่งจะมีปัญหาเมื่อใช้งาน ไปซักระยะหนึ่ง วงจรนี้ใช้ไอซีควบคุมเพียงตัวเดียวก็สามารถทำหน้าที่เป็นวิทยุ FM ได้ จึงทำให้วงจรสามารถสร้างและประกอบได้ง่ายสำหรับมือใหม่อีกด้วย
การทำงานของวงจร
การทำงานของวงจรนี้ จะแบ่งออกเป็น 2 ส่วนใหญ่ๆ ด้วยกัน ได้แก่ ภาครับสัญญาณวิทยุและภาคขยายเสียงส่วนที่หนึ่ง ภาครับสัญญาณวิทยุ หัวใจของวงจรนี้จะอยู่ที่ IC1 ซึ่งเป็นไอซีควบคุมแบบ DSP โดยมีขาหลักๆ ดังนี้
- ขา 1 และขา 2 จะถูกต่อเพื่อเลือกรับสถานีวิทยุ แบบ FM
- ขา 4 จะถูกต่อกับ VR1 ทำหน้าที่เป็นขาควบคุมการปรับหาสถานีวิทยุ
- ขา 16 เป็นขาส่งสัญญาณเสียงออก
- ขา 12 และขา 13 จะถูกต่อกับแร่คริสตอล 32.768KHz เพื่อผลิตความถี่ให้กับตัว IC1
- ขา 6 เป็นขา RF อินพุทของภาครับวิทยุแบบ FM โดยมีตัวทรานซิสเตอร์ TR1เป็นตัวขยายสัญญาณก่อนจะเข้าขานี้ส่วนที่สอง ภาคขยายเสียง จะใช้ตัว IC2 เป็นตัวขยายเสียง โดยการทำงานจะเริ่มจาก เมื่อสัญญาณเสียงจากขา 16 ของ IC1 มาเข้าที่ขา 7 ของ IC2 โดยผ่านวอลลุ่ม VR2
ซึ่งทำหน้าที่เป็นตัวเร่งหรือลดสัญญาณเสียงดังกล่าว สัญญาณนี้จะถูกขยายให้แรงขึ้นแล้วส่งออกที่ขา 1 และขา 3 เพื่อส่งออกลำโพงต่อ
