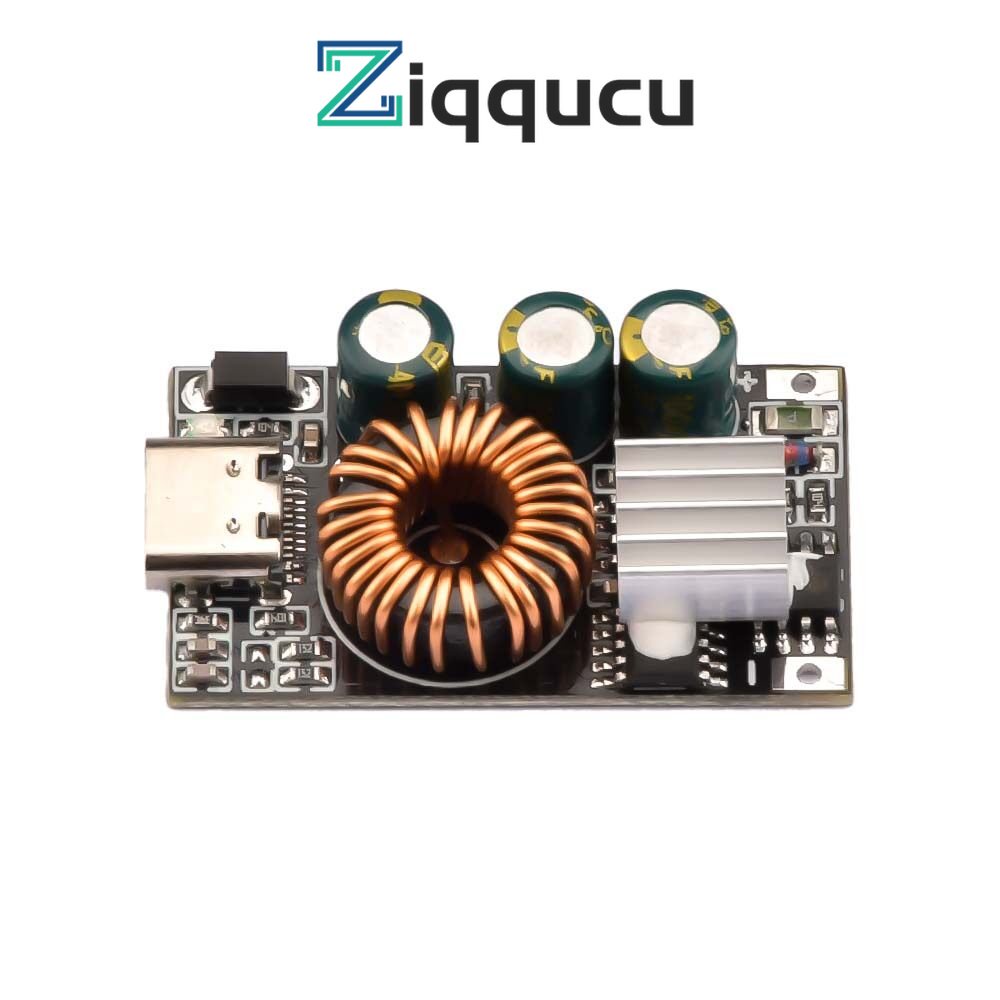

Ziqqucu โทรศัพท์มือถือชาร์จบอร์ด Fast Charge รถ DIY การปรับเปลี่ยนโมดูล DC Buck Type-C/USB 30W/65W/22.5W/45W

แบบที่ 1 ค่ะ
1: การใช้งานที่หลากหลาย
โปรโตคอลการชาร์จเร็วที่หลากหลาย 2: รองรับโปรโตคอลการชาร์จเร็วที่หลากหลาย
3: ขนาดเล็ก 3: ขนาดเล็ก
ที่ชาร์จโทรศัพท์ที่ใช้พลังงานจาก DIY DC
5: ครอบครัวพร้อม / เตรียมพร้อมเสมอและมีวิธีการชาร์จอีกหนึ่งวิธี
1. โปรโตคอลการชาร์จที่หลากหลาย:
Pps / QC4 +, QC3.0 / 2.0, PPS / QC4 +, QC3.0 / 2.0, FCP, AFC, MTK-PE

ฟังก์ชั่น / ฟังก์ชั่นการทำงานของผลิตภัณฑ์นี้:
1. ที่ชาร์จโทรศัพท์มือถือ DIY ขับเคลื่อนด้วยไฟ DC (สามารถชาร์จเร็ว Apple 13/12/11)
2. แหล่งจ่ายไฟกลางแจ้ง / ยานพาหนะสำหรับโทรศัพท์มือถือ / เครื่องชาร์จไร้สายที่รองรับการชาร์จเร็ว PD3.0 / PPS!
3. ครอบครัวพร้อม / เตรียมความพร้อมเสมอและมีวิธีการชาร์จอีกวิธีหนึ่งซึ่งอาจช่วยคุณได้มากในอนาคตเมื่อไฟฟ้าดับในระยะยาว
3. ฟังก์ชั่นการป้องกัน: ฟังก์ชั่นการป้องกัน:
1. ใช้ส่วนประกอบการเชื่อมต่อป้องกันการย้อนกลับที่มีต้นทุนสูงต้นทุนต่ำมากมีการใช้ส่วนประกอบการเชื่อมต่อป้องกันการย้อนกลับของ MOS ที่มีความร้อนต่ำมาก นอกจากนี้มือใหม่ยังสามารถต่อสายได้ตามต้องการและแหล่งจ่ายไฟจะไม่ไหม้หากกลับด้าน!
2. การป้องกันแรงดันไฟฟ้าขาออก
แรงดันไฟฟ้า: มาตรฐาน 10~30 โวลต์
3. เมนบอร์ดทั้งสองมีแผงระบายความร้อน

รายการแพ็คเกจ:
บอร์ดชาร์จโทรศัพท์มือถือ 1 * 30W โมดูล DIY รถชาร์จเร็ว 1 * 30W

ประเภท 2
คุณสมบัติของผลิตภัณฑ์:
รองรับ PD3.1 (PPS), QC3.0, SCP รองรับ PD3.1 (PPS), QC3.0, SCP
ด้วยฟังก์ชั่นการป้องกันแรงดันไฟฟ้าเกินและการป้องกันแรงดันไฟฟ้าขาเข้าการป้องกันกระแสเกินอินพุตกระแสไฟขาออกและการป้องกันไฟฟ้าลัดวงจรการป้องกันอุณหภูมิสูงเกินไปของเครื่องทั้งหมด
เอาต์พุตสูงสุด 20V 3.25A
อินพุตอินพุต 8~30V (สามารถเหยียบลงได้เท่านั้น)
รุ่น DC แบ่งออกเป็น 5521 และ 5525, 5521: เส้นผ่านศูนย์กลางภายนอก 5.5 มม., เส้นผ่านศูนย์กลางภายใน 2.1 มม. 5525: เส้นผ่านศูนย์กลางภายนอก 5.5 มม., เส้นผ่านศูนย์กลางภายใน 2.5 มม.
พารามิเตอร์ผลิตภัณฑ์:
แรงดันไฟฟ้าอินพุต: DC 8~30V
แรงดันขาออก: ปรับโดยอัตโนมัติระหว่าง 3.3V ~ 21V เมื่อเชื่อมต่อกับอุปกรณ์รับพลังงานที่รองรับ TYPE-C (แรงดันอินพุตจะต้องสูงกว่าแรงดันขาออก หากคุณต้องการชาร์จเร็ว 20v แรงดันไฟฟ้าอินพุตจะต้องสูงกว่า 20v)
กำลังขับ: สูงสุด 65w (5V3A, 9V3A, 12V3A, 20V3.25A ฯลฯ)
เอาต์พุตสูงสุด: 20V 3.25A
ประสิทธิภาพการแปลง: 92% ~ 97%
กระเพื่อมแรงดันขาออก: <200mV
กระแสไฟไม่โหลด: <3mAA
การป้องกันแรงดันไฟฟ้าเกินและแรงดันไฟฟ้าขาเข้าอินพุตแรงดันไฟฟ้าเกิน
อินพุตการป้องกันกระแสเกินอินพุต
การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต
การป้องกันอุณหภูมิสูงเกินไปของเครื่องทั้งหมด
โปรโตคอลการชาร์จที่รองรับ: PD3.1 (PPS), QC3.0, SCP
ขนาดสินค้า:
เวอร์ชันมาตรฐานของ C-port: 32 × 20 × 10 มม. (ไม่รวมส่วนยื่นออกมา 1 มม. ของซ็อกเก็ตหญิง C-port)
ซ็อกเก็ต DC พร้อมซ็อกเก็ต DC: 44 × 20 × 10 มม. (ไม่รวมส่วนยื่นออกมา 1 มม. ของซ็อกเก็ตหญิง C-port)
โปรโตคอลการชาร์จที่รองรับ:
โปรโตคอล Apple BC1.2, โปรโตคอล Apple
Qualcomm QC2.0 และ QC3.00
โปรโตคอลการชาร์จที่รวดเร็วของ Huawei FCP และ SCP
โปรโตคอลการชาร์จเร็วของ Samsung AFC
Mtk PE+1.1 และ MTK PE+2.0
โปรโตคอลเอาต์พุต PPS (PD3.1) PD2.0 / PD3.1 (PPS)
เอาต์พุต: แหล่งจ่ายไฟต่างๆการเปลี่ยนแปลงแหล่งจ่ายไฟที่รวดเร็ว
คำแนะนำสำหรับการใช้งาน:
เมื่อใช้อะแดปเตอร์ไฟ 20~24V เป็นอินพุตขอแนะนำให้เปิดแหล่งจ่ายไฟก่อนเชื่อมต่อโมดูลนี้มิฉะนั้นโมดูลอาจตรงกับข้อผิดพลาดของพลังงานเนื่องจากการเปิดเครื่องช้าและไม่สามารถเอาต์พุต 65W ได้.
ส่วนเวอร์ชัน DC แบ่งออกเป็น 5521 และ 5525
5521: เส้นผ่านศูนย์กลางภายนอก 5.5 มม., เส้นผ่านศูนย์กลางภายใน 2.1 มม. 5525: เส้นผ่านศูนย์กลางภายนอก 5.5 มม., เส้นผ่านศูนย์กลางภายใน 2.5 มม.
ความยาวของรุ่น DC ยาวกว่ารุ่นมาตรฐาน 12 มม. ซึ่งคือ 44 มม. ซ็อกเก็ตหญิง Type-c และซ็อกเก็ต DC ยื่นออกมาประมาณ 1 มม. จากขอบกระดาน รุ่น 5521 ยังเข้ากันได้กับปลั๊ก 5525 พร้อมเศษส้อมปรับแต่ง
อุณหภูมิผลิตภัณฑ์เพิ่มขึ้นและเสียงกระเพื่อม:
เงื่อนไขการทดสอบ: แรงดันไฟฟ้าอินพุต 24V อุณหภูมิโดยรอบ 24℃โหลดเป็นคอมพิวเตอร์แล็ปท็อปที่รองรับ PD65W (แบตเตอรี่ประมาณ 50%), คอมพิวเตอร์ทำการทดสอบความเครียดเพื่อให้แน่ใจว่าปลายแหล่งจ่ายไฟเต็มไปด้วย 65w
รายการสินค้า:
โมดูล 1X 1X

รูปแบบที่ 3:



รูปแบบที่ 4:
