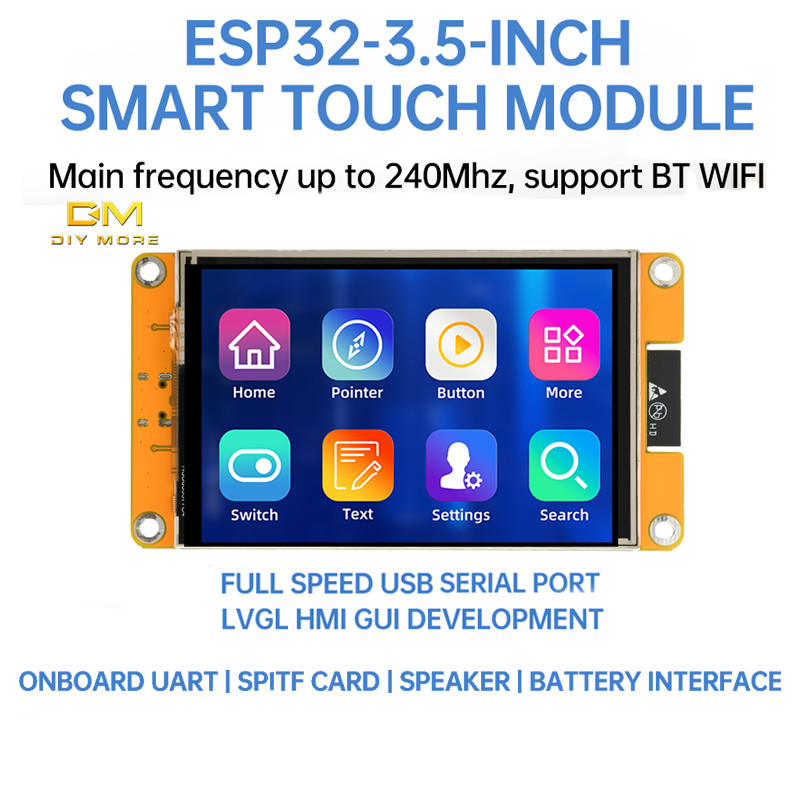

DIYMORE ESP32 WiFi BT โมดูลบอร์ดพัฒนา 3.5 นิ้ว ST7796U ไดรฟ์ 320 * 480 ความละเอียด TFT หน้าจอสัมผัสอินเทอร์เฟซ Type-C

คุณสมบัติ:
หน้าจอสี 1.3.5 นิ้วความละเอียด 320x480 ส่วนใหญ่รองรับขนาดใหญ่ 262K สี (RGB666) แสดงสีสัน
2. อินเทอร์เฟซที่หลากหลายเชื่อมต่ออุปกรณ์ต่อพ่วงที่หลากหลาย (I2C, SPI, UART และอุปกรณ์ต่อพ่วงอื่น ๆ)
3. รองรับลำโพงภายนอกเพื่อเล่นเสียง
4. มาพร้อมกับตัวบ่งชี้สามสี RGB สถานะการบ่งชี้ที่หลากหลาย
5. มาพร้อมกับหน้าจอสัมผัสแบบต้านทานสะดวกสำหรับการโต้ตอบกับคอมพิวเตอร์ของมนุษย์
6. อินเทอร์เฟซ TYPE-C มาตรฐานมาตรฐานสะดวกสำหรับการดาวน์โหลดโปรแกรมและแหล่งจ่ายไฟ
7. ช่องเสียบการ์ด micro TF ขยายพื้นที่จัดเก็บได้ง่าย
8. แบตเตอรี่ลิเธียมภายนอกน้ำหนักเบาและพกพาได้
9. มาพร้อมกับวงจรจัดการการชาร์จแบตเตอรี่ซึ่งสามารถมั่นใจได้ว่าการชาร์จและการคายประจุแบตเตอรี่จะปลอดภัย
10. ให้โปรแกรมตัวอย่างมากมายเรียนรู้ง่าย
11. ให้การสนับสนุนทางเทคนิคสำหรับผู้ขับขี่พื้นฐานอัปเดตข้อมูล WIKI ทางออนไลน์
12. การทดสอบอายุโมดูลการทดสอบหลายครั้งตามมาตรฐานระดับทหารเพื่อรองรับเสถียรภาพในระยะยาว
พารามิเตอร์: พารามิเตอร์:
แรงดันไฟฟ้าที่ใช้งาน: 5.0V
กระแสไฟแบ็คไลท์: 104mAA
ค่ะ กระแสรวมทั้งหมดค่ะ
รีเซ็ต ESP32 แบบ ESP32: 40mA
การแสดงผลเฉพาะ: 160mAA เท่านั้น
เมื่อแสดงผลลำโพงและการชาร์จแบตเตอรี่ใช้งานได้ทั้งหมด: 510mA เมื่อแสดงผลลำโพงและการชาร์จแบตเตอรี่ทำงานทั้งหมด: 510mA
การใช้พลังงาน: 0.89W (แสดงเฉพาะการทำงาน)
แรงดันไฟฟ้าในการชาร์จอินเทอร์เฟซลิเธียมของอินเทอร์เฟซลิเธียม: ช่วง: 4.2~6.5 (V); ค่าทั่วไป: 5V
กระแสไฟชาร์จ: ค่าสูงสุด: 500mA; โมดูลค่าจริง: 290mA
ข้อกำหนดแบตเตอรี่ภายนอกที่แนะนำ: แบตเตอรี่ลิเธียมโพลิเมอร์ 3.7V
พารามิเตอร์การควบคุมหลัก ESP32 ESP32
ซีพียู CPU: ESP32-D0WD-V3, Xtensa ดูอัลคอร์ 32-bit LX6 ไมโครโปรเซสเซอร์
ความถี่หลัก 240MHz (สูงสุด)
หน่วยความจำ: ROM 448KB + SRAM 520KB + SRAM RTC 16KB + แฟลช QSPI ภายนอก 4MB
โหมด WIFI ของ WIFI: 2.4GHz, 802.11b / g / n
ค่ามาตรฐาน Bt: Bt V4.2 BR/EDR และ Bt LE standards
แรงดันไฟฟ้าที่ใช้งาน: DC 3.0-3.6V
อุณหภูมิในการทำงาน: -40~85°ซีซี
พารามิเตอร์หน้าจอคริสตัลเหลว
ขนาดหน้าจอ: 3.5 นิ้ว
ประเภทหน้าจอ: TN TFTT
ความละเอียด: 320xRGBx480 (พิกเซล)
พื้นที่แสดงผลที่มีประสิทธิภาพ: 48.96 (W) x73.44 (H) (มม.)
จำนวนสี: สูงสุด: 262K (RGB666), ทั่วไป: 65K (RGB565)
Ic ไดรเวอร์ไดรเวอร์ IC: ST7796U
อินเทอร์เฟซการแสดงผล: 4-Line SPI (เชื่อมต่อกับ ESP32)
ขนาดพิกเซล: 0.153 (H) x0.153 (มม.)
มุมมอง: 12 0'CLOCKK
ความสว่างแบ็คไลท์ (ทั่วไป): 300 cd/ ความสว่างแบ็คไลท์ (ทั่วไป): 300 cd/㎡
ไฟแบ็คไลท์: LED สีขาว * 6
อุณหภูมิในการทำงาน: -10~60℃
อุณหภูมิในการจัดเก็บ: -20~70℃
พารามิเตอร์หน้าจอสัมผัส
ขนาดพื้นที่ใช้งาน: 3.5 นิ้ว
ประเภทหน้าจอสัมผัส: หน้าจอสัมผัสแบบต้านทาน
ความละเอียดหน้าจอสัมผัส: 320x480 (พิกเซล)
Ic ไดรเวอร์ไดรเวอร์: XPT2046
ขนาดหน้าต่างการดู: 49.50 (W) x77.24 (H) (มม.)
อินเทอร์เฟซการสื่อสาร: SPI
วัสดุโครงสร้าง: ฟิล์ม ITO + กระจก ITO
อุณหภูมิในการทำงาน: -10~60 (℃)
อุณหภูมิในการจัดเก็บ: -20~70 (℃)
พารามิเตอร์ขนาดพารามิเตอร์
Lcd: 55.50 ± 0.2 (W) x84.96 ± 0.2 (H) x2.5 ± 0.1 (D) (มม.) (ไม่รวมสายไฟและแผ่นรอง)
แผงสัมผัส: 55.0 ± 0.2 (W) x84.36 ± 0.2 (H) x1.20 ± 0.1 (D) (มม.) (ไม่มีสายไฟและแผ่นรอง)
รูปร่างโมดูล: 55.50 (W) x101.50 (H) x5.80 (D) (มม.)
แพคเกจรวม:
โมดูลโมดูล * 1
สายเคเบิลข้อมูล * 1
สายเคเบิลดูปองท์ * 1
สไตลัส * 1
