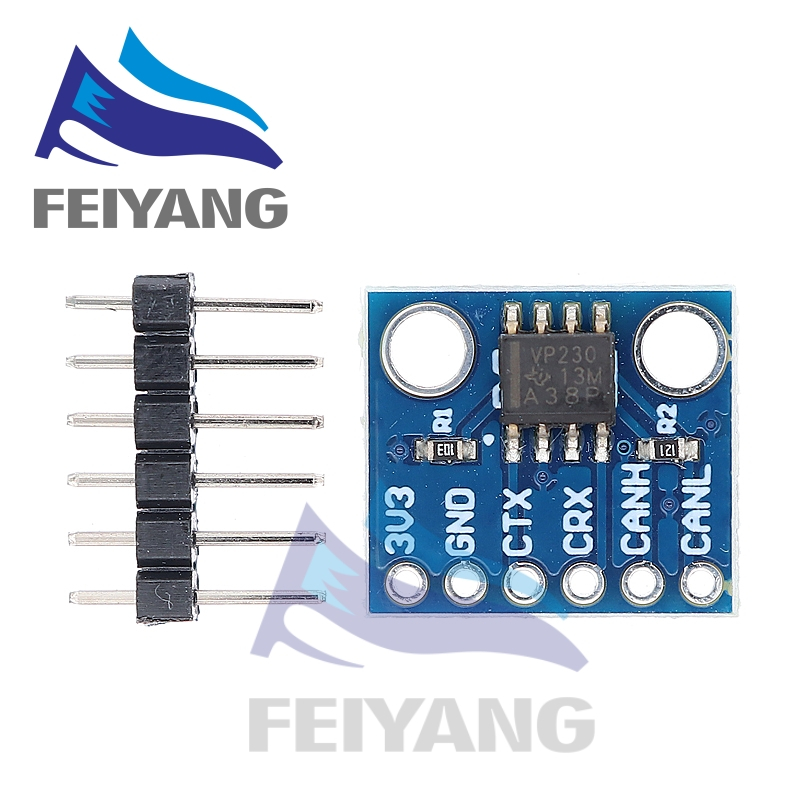

Mcu-230 ตัวรับส่งสัญญาณรถบัส SN65HVD230 สามารถใช้ในสภาพแวดล้อมการรบกวนที่สูงขึ้น อุปกรณ์ส่งสัญญาณดี
5.0
ขายแล้ว 1 ชิ้น
฿48
SAMIORE.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
เครื่องส่งสัญญาณบัส SN65HVD230 CAN คุณสมบัติหลักและฟังก์ชันพิน
สามารถใช้ SN65HVD230 ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูงขึ้นได้ อุปกรณ์มีการส่งผ่านที่ดีและรับความสามารถด้วยความเร็วที่แตกต่างกันและคุณสมบัติหลักของมันมีดังนี้:
มาตรฐาน ISO11898;
อิมพีแดนซ์อินพุตสูงช่วยให้ 120 โหนด;
โหมดสแตนด์บายกระแสไฟฟ้าต่ำโดยทั่วไปคือ 370μA
อัตราการส่งสัญญาณสูงถึง 1Mb / s;
ด้วยการป้องกันความร้อนฟังก์ชั่นป้องกันไฟฟ้าขัดข้องวงจรเปิด
ด้วยฟังก์ชั่นของการต่อต้านการรบกวนทันทีและปกป้องรถบัส;
การควบคุมความลาดเอียงของวิทยุเพื่อลดสัญญาณรบกวนความถี่วิทยุ (RFI);
ตัวรับสัญญาณที่แตกต่างกันพร้อมความสามารถในการรบกวนโหมดทั่วไปและสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) ที่หลากหลาย
โหมดการทำงานและควบคุมตรรกะ
. Sn65hvd230 มีสามโหมดการทำงานที่แตกต่างกันด้วยความเร็วสูงลาดชันและรอ. การควบคุมโหมดการทำงานของมันสามารถรับรู้ได้ผ่านพินควบคุม Rs รูปที่ 2 เป็นแผนภาพแอปพลิเคชันทั่วไป SN65HVD230 ในระบบรถบัส CAN ดังที่เห็นได้จากรูปพินเอาต์พุต Tx ของคอนโทรลเลอร์ can เชื่อมต่อกับขั้วอินพุตข้อมูล D ของ SN65HVD230 และสามารถส่งข้อมูลที่ส่งโดยโหนด can นี้ไปยัง เครือข่าย CAN ของ CAN; ในขณะที่หมุดรับของคอนโทรลเลอร์ CAN Rx และ SN65HVD230 คือเทอร์มินัลเอาต์พุตข้อมูล R เชื่อมต่อเพื่อรับข้อมูล พอร์ตเลือกโหมด SN65HVD230 Rs เชื่อมต่อกับตัวต้านทานความลาดชันที่เชื่อมต่อกับพื้นดินที่ปลายด้านหนึ่งผ่านจัมเปอร์ โหมดฮาร์ดแวร์สามารถใช้เพื่อเลือก 3 โหมดการทำงาน ตัวต้านทานความลาดชันเป็นโพเทนชิออมิเตอร์ 0~100kΩ
