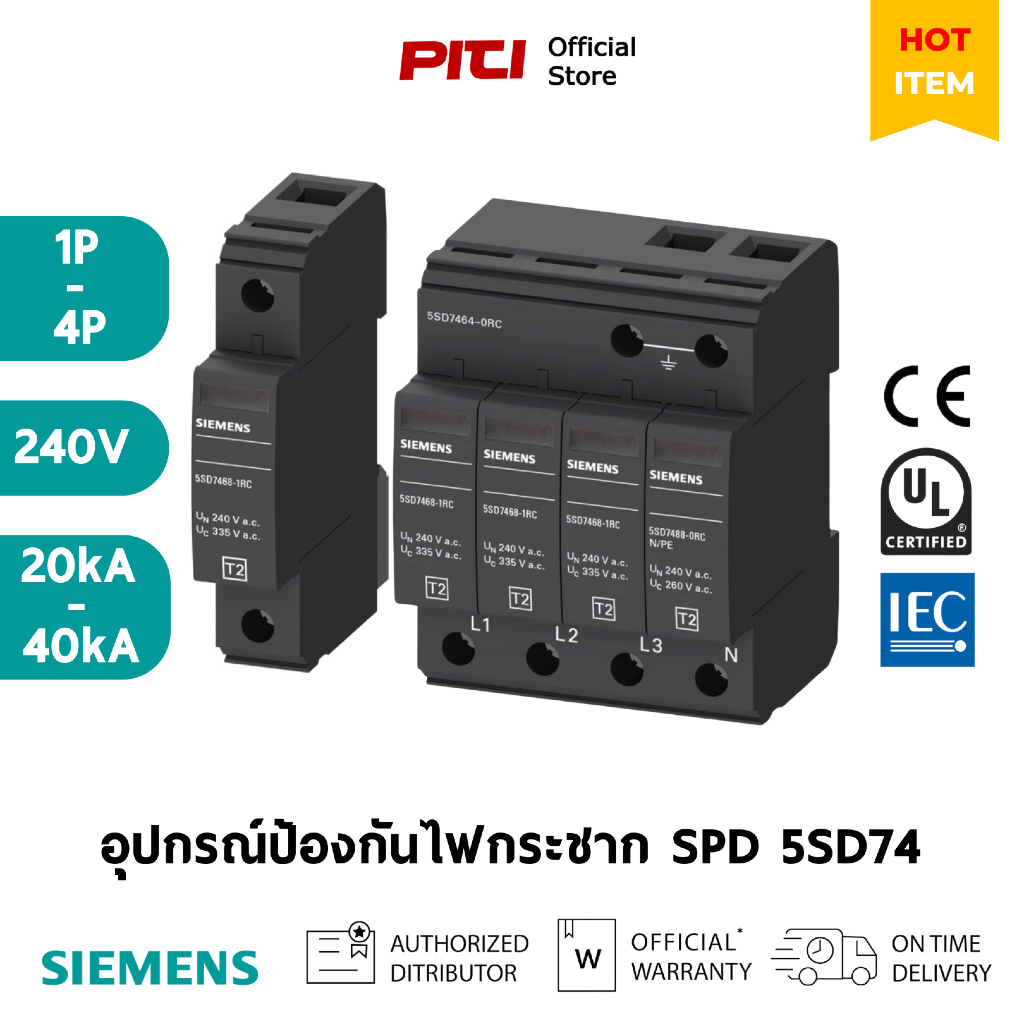

SIEMENS อุปกรณ์ป้องกันไฟกระชาก 5SD74 1P+N - 3P+N 1P - 4P 240V 20-40kA SPD Surge Protective Device

SIEMENS อุปกรณ์ป้องกันไฟกระชาก 5SD74 1P - 4P 240V 20-40kA SPD Surge Protective Device

      อุปกรณ์ป้องกันไฟกระชาก Siemens รุ่น 5SD74 series เป็นอุปกรณ์ชนิด Type 2 ที่ออกแบบมาเพื่อป้องกันความเสียหายจากไฟกระชากในระบบไฟฟ้าแรงดันต่ำ โดยมีคุณสมบัติเด่นที่หลากหลาย เช่น ระบบตัดการทำงานด้วยความร้อนในตัว และการติดตั้งบนราง DIN rail
คุณสมบัติหลักของ Siemens 5SD74 SPD
อุปกรณ์ในซีรีส์ 5SD74 มีหลายรุ่นย่อย (เช่น 5SD7461-0, 5SD7464-0) แต่มีคุณสมบัติพื้นฐานร่วมกันดังนี้:
- ประเภทของ SPD: เป็นอุปกรณ์ป้องกันไฟกระชากชนิด Type 2 (Test Class II) ตามมาตรฐาน IEC 61643-11
- การใช้งาน: เหมาะสำหรับการป้องกันอุปกรณ์ไฟฟ้าภายในบ้านพักอาศัย อาคารสำนักงาน หรือโรงงานอุตสาหกรรม จากไฟกระชากที่เกิดจากการสลับโหลดหรือฟ้าผ่าทางอ้อม
- แรงดันใช้งาน: มีรุ่นให้เลือกใช้สำหรับระบบไฟฟ้ากระแสสลับ (AC) ที่แรงดันไฟฟ้าใช้งานที่กำหนด (Rated operational voltage, Un) 240 V หรือ 240/415 V
- พิกัดกระแสไฟกระชากสูงสุด (Imax): สามารถทนกระแสไฟกระชากสูงสุด (8/20 µs wave) ได้ตั้งแต่ 20 kA ถึง 50 kA ขึ้นอยู่กับรุ่นย่อย (เช่น 5SD7461-0RC คือ 20kA, 5SD7412-1 คือ 50kA)
- จำนวนโพล (Pole): มีให้เลือกตั้งแต่ 1P (1 โพล) สำหรับการใช้งานแบบเฟสเดียว ไปจนถึง 4P (4 โพล หรือ 3P+N) สำหรับระบบสามเฟส
- ระดับการป้องกันแรงดัน (Up): สามารถจำกัดแรงดันไฟฟ้าส่วนเกินไว้ที่ระดับต่ำ (เช่น น้อยกว่าหรือเท่ากับ 1.5 kV ระหว่าง L-N และ N-PE สำหรับบางรุ่น) เพื่อปกป้องอุปกรณ์ไฟฟ้าที่ละเอียดอ่อน
- ระบบตัดการทำงาน: มีระบบตัดการทำงานด้วยความร้อนในตัว (thermal isolating arrester disconnector) เพื่อป้องกันการโอเวอร์โหลดและมีตัวแสดงสถานะความผิดปกติให้เห็นด้วยตา (visual fault indication)
- การติดตั้ง: ออกแบบมาสำหรับการติดตั้งบนรางมาตรฐาน DIN rail ในตู้ควบคุมไฟฟ้า (consumer unit หรือ distribution board)
- มาตรฐานสากล: ผลิตตามมาตรฐานสากล IEC 61643-11 และ EN 61643-11
คุณสมบัติ
        เทคโนโลยีตัดการทำงานด้วยความร้อน (Thermal Disconnect): มีระบบกลไกภายในที่จะปลดตัวเองออกจากระบบโดยอัตโนมัติเมื่อตัวอุปกรณ์ทำงานหนักเกินไปหรือเสื่อมสภาพ ป้องกันไม่ให้เกิดความร้อนสะสมจนนำไปสู่เหตุเพลิงไหม้
หน้าต่างแสดงสถานะ (Optical Indicator): มีช่องแสดงสถานะการทำงานบนตัวเครื่อง (เช่น สีเขียว = ปกติ / สีแดง = หมดสภาพ) ช่วยให้ตรวจสอบการทำงานด้วยสายตาได้อย่างสะดวก
โมดูลแบบถอดเสียบได้ (Pluggable Modules): ไส้กรองป้องกัน (Cartridge) สามารถถอดเปลี่ยนใหม่ได้ทันทีเมื่อเสื่อมสภาพ โดยไม่จำเป็นต้องรื้อสายไฟหรือถอดฐานที่ยึดกับรางออก
รองรับหน้าสัมผัสส่งสัญญาณระยะไกล (Remote Signaling Contact): ในบางรหัสรุ่น (เช่น ลงท้ายด้วย -1 หรือ RC) จะมีหน้าสัมผัสแห้ง (Auxiliary Contact) สำหรับต่อเข้ากับไฟแจ้งเตือนภายนอก หรือระบบ Smart Home / PLC เพื่อส่งสัญญาณแจ้งเตือนระบบส่วนกลางเมื่อ SPD ชำรุด
ติดตั้งง่ายบนราง DIN: ตัวเรือนมาตรฐานเยอรมนี ออกแบบมาให้ยึดกับราง DIN Rail (35 mm) ได้อย่างมั่นคง สามารถใส่ในตู้ Consumer Unit หรือตู้ Load Center ทั่วไปได้ทันที
วัสดุคุณภาพสูง: โครงสร้างภายนอกทำจากพลาสติก PA 6.6 / PBT คุณสมบัติไม่ลามไฟ (เกรด UL 94 V0) และมีระดับการป้องกันฝุ่นและน้ำที่ IP20
ข้อมูลจำเพาะ
- แรงดันไฟฟ้าใช้งาน (Nominal Voltage - Un): รองรับระบบไฟ 240V AC (หรือ 240/415V AC สำหรับระบบ 3 เฟส)
- แรงดันใช้งานต่อเนื่องสูงสุด (Max. Continuous Voltage - Uc): สูงสุดถึง 335V - 350V AC ทำให้อุปกรณ์ไม่ตัดวงจรพร่ำเพรื่อเมื่อไฟบ้านกระเพื่อมเล็กน้อย
- พิกัดกระแสไฟกระชาก (Surge Current Rating): ทนกระแสสลับไฟกระชากปกติ (\(I_{n}\)) ที่ 20kA และทนกระแสไฟกระชากสูงสุด (\(I_{max}\)) ได้สูงถึง 40kA - 50kA (ที่คลื่นกระแสรูปคลื่น 8/20 \(\mu s\))
- ระดับแรงดันควบคุมความปลอดภัย (Protection Level - Up): ต่ำกว่า \(\le \) 1.4kV ถึง 1.6kV ช่วยจำกัดแรงดันไฟกระชากให้อยู่ในระดับที่ปลอดภัย ไม่ทำให้อุปกรณ์ไฟฟ้าภายในบ้านชำรุด
ตัวเลือกใช้งาน
ซีรีส์ มีโมดูลหลากหลายรูปแบบเพื่อให้เหมาะสมกับประเภทตู้ไฟและระบบกราวด์ที่แตกต่างกัน: [, 2]
- 1P / 1P+N: เหมาะสำหรับระบบไฟฟ้า 1 เฟส 2 สาย (ไฟบ้านทั่วไป) โดยรุ่น 1P+N จะใช้การต่อวงจรแบบ 1+1 เพื่อป้องกันทั้งสาย Line และ Neutral ลงกราวด์
- 3P / 3P+N / 4P: เหมาะสำหรับระบบไฟฟ้า 3 เฟส ในอาคารพาณิชย์หรือโรงงานอุตสาหกรรม โดยโครงสร้างแบบ 3+1 (3P+N) ออกแบบมาให้เข้ากันได้ดีกับระบบกราวด์แบบ TT และ TN-S
