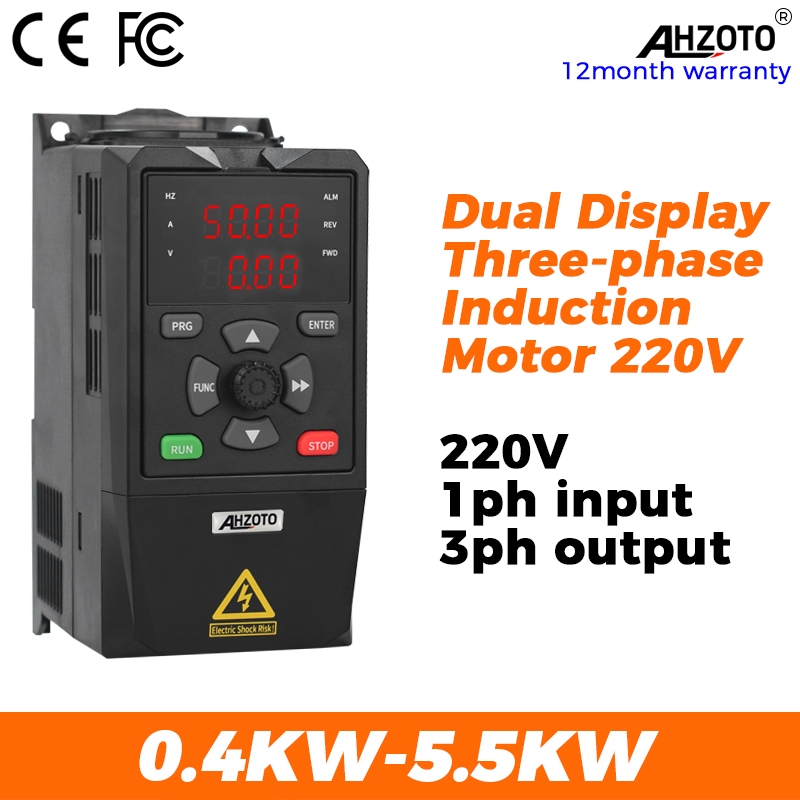

220v VFD 0.4KW-5.5KW อินพุต 1ph 220V เอาต์พุต 3ph 220V มอเตอร์ควบคุมความเร็วความถี่ไดรฟ์อินเวอร์เตอร์
5.0
ขายแล้ว 2 ชิ้น
฿2,671
฿3,815
-30%
SOWAKAM STORE
แบรนด์:
AHZOTO
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
การเดินสายไฟคำแนะนำ
1.L / N เป็นขั้วอินพุต AC เฟสเดียว 220V L คือสายสด N เป็นสายกลางและไม่จำเป็นต้องแบ่งสายไฟจริงเป็นลำดับเฟส
2.ขั้วอินพุต 220V / 380V สามเฟสพร้อมอินพุตสายไฟสดสามขั้ว R, S, T เป็นขั้วอินพุต AC 220V / 380V สามเฟส การเดินสายที่แท้จริงไม่จำเป็นต้องแบ่งออกเป็นลำดับระยะ
3.เธอ. อุปกรณ์นี้สามารถสร้างกระแสไฟฟ้าให้กับมอเตอร์ได้อย่างมีประสิทธิภาพ โดย V และ W เป็นขั้วส่งออกสามเฟสของตัวแปลงความถี่ ที่เชื่อมต่อกับมอเตอร์ สายไฟจริงไม่ได้แบ่งออกเป็นลำดับบรรทัด หากมอเตอร์ย้อนกลับหลังจากเปิดเครื่องแล้วให้ปรับขั้ว U, V และ W สองขั้วใดก็ได้ สามารถเชื่อมต่อกับมอเตอร์เท่านั้นและไม่สามารถเชื่อมต่ออุปกรณ์ระหว่างนั้นได้)
ตัวบ่งชี้ทางเทคนิค
1.แรงดันไฟฟ้าอินพุต: 1ph / 3ph AC220V (200V-240V), 3ph AC380V (340V-440V)
2.ความถี่อินพุต: 50 / 60Hz
3.แรงดันขาออก: 3ph AC220V (0-240V), 3ph AC380V (0-440V)
4.ความถี่ขาออก: 0-400Hz
5.อินพุตลอจิก: X1-X5 (ไปข้างหน้า / ถอยหลังจุดความเร็วสูงฟีดความถี่ขึ้น / ลง)
6.อินพุตอนาล็อก: AVI: 0-10V, ACI: 4-20mA
7.เอาต์พุตอนาล็อก: AO: 0-10V
8.เอาท์พุทรีเลย์: TA / TB / TC เปิดตามปกติหนึ่งอันปิดตามปกติ
9.เอาท์พุทสะสมแบบเปิดเปิด: 1 ทาง, Y
วิธีการควบคุม:
การควบคุม V / F แบบเปิด, การควบคุมเวกเตอร์แบบเปิดห่วง
ฟังก์ชั่นป้องกัน
กระแสเกิน, แรงดันไฟฟ้าเกิน, ความร้อนสูงเกินไป, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, ไฟฟ้าลัดวงจร, รีเลย์ระบายความร้อนไฟฟ้า, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของหน่วยความจำภายใน, ความผิดปกติในการปรับพารามิเตอร์มอเตอร์ ฯลฯ
สำหรับฟังก์ชั่นเพิ่มเติมโปรดสอบถามฉันสำหรับคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
ข้อควรระวังด้านความปลอดภัย
1. เลือก VFD ที่ตรงกันเพื่อใช้โดยอิงจากป้ายชื่อมอเตอร์.
2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด
3. ก่อนเดินสายโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อกำลังไฟฟ้าเข้า
4. โปรดขอให้วิศวกรไฟฟ้ามืออาชีพทำงานเดินสาย
5. โปรดตรวจสอบให้แน่ใจว่าได้ลงดินเทอร์มินัล
6. ปลดการเชื่อมต่อวงจรหลักก่อนการตรวจสอบและบำรุงรักษา
7. โปรดเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ
8. อย่าสัมผัสขั้วของ VFD มันอันตรายมากกับแรงดันไฟฟ้าสูง
9. อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วระหว่างเปิดเครื่อง
10.อย่าดัดแปลงอินเวอร์เตอร์โดยไม่ได้รับอนุญาต
1.L / N เป็นขั้วอินพุต AC เฟสเดียว 220V L คือสายสด N เป็นสายกลางและไม่จำเป็นต้องแบ่งสายไฟจริงเป็นลำดับเฟส
2.ขั้วอินพุต 220V / 380V สามเฟสพร้อมอินพุตสายไฟสดสามขั้ว R, S, T เป็นขั้วอินพุต AC 220V / 380V สามเฟส การเดินสายที่แท้จริงไม่จำเป็นต้องแบ่งออกเป็นลำดับระยะ
3.เธอ. อุปกรณ์นี้สามารถสร้างกระแสไฟฟ้าให้กับมอเตอร์ได้อย่างมีประสิทธิภาพ โดย V และ W เป็นขั้วส่งออกสามเฟสของตัวแปลงความถี่ ที่เชื่อมต่อกับมอเตอร์ สายไฟจริงไม่ได้แบ่งออกเป็นลำดับบรรทัด หากมอเตอร์ย้อนกลับหลังจากเปิดเครื่องแล้วให้ปรับขั้ว U, V และ W สองขั้วใดก็ได้ สามารถเชื่อมต่อกับมอเตอร์เท่านั้นและไม่สามารถเชื่อมต่ออุปกรณ์ระหว่างนั้นได้)
ตัวบ่งชี้ทางเทคนิค
1.แรงดันไฟฟ้าอินพุต: 1ph / 3ph AC220V (200V-240V), 3ph AC380V (340V-440V)
2.ความถี่อินพุต: 50 / 60Hz
3.แรงดันขาออก: 3ph AC220V (0-240V), 3ph AC380V (0-440V)
4.ความถี่ขาออก: 0-400Hz
5.อินพุตลอจิก: X1-X5 (ไปข้างหน้า / ถอยหลังจุดความเร็วสูงฟีดความถี่ขึ้น / ลง)
6.อินพุตอนาล็อก: AVI: 0-10V, ACI: 4-20mA
7.เอาต์พุตอนาล็อก: AO: 0-10V
8.เอาท์พุทรีเลย์: TA / TB / TC เปิดตามปกติหนึ่งอันปิดตามปกติ
9.เอาท์พุทสะสมแบบเปิดเปิด: 1 ทาง, Y
วิธีการควบคุม:
การควบคุม V / F แบบเปิด, การควบคุมเวกเตอร์แบบเปิดห่วง
ฟังก์ชั่นป้องกัน
กระแสเกิน, แรงดันไฟฟ้าเกิน, ความร้อนสูงเกินไป, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, ไฟฟ้าลัดวงจร, รีเลย์ระบายความร้อนไฟฟ้า, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของหน่วยความจำภายใน, ความผิดปกติในการปรับพารามิเตอร์มอเตอร์ ฯลฯ
สำหรับฟังก์ชั่นเพิ่มเติมโปรดสอบถามฉันสำหรับคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>
ข้อควรระวังด้านความปลอดภัย
1. เลือก VFD ที่ตรงกันเพื่อใช้โดยอิงจากป้ายชื่อมอเตอร์.
2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด
3. ก่อนเดินสายโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อกำลังไฟฟ้าเข้า
4. โปรดขอให้วิศวกรไฟฟ้ามืออาชีพทำงานเดินสาย
5. โปรดตรวจสอบให้แน่ใจว่าได้ลงดินเทอร์มินัล
6. ปลดการเชื่อมต่อวงจรหลักก่อนการตรวจสอบและบำรุงรักษา
7. โปรดเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ
8. อย่าสัมผัสขั้วของ VFD มันอันตรายมากกับแรงดันไฟฟ้าสูง
9. อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วระหว่างเปิดเครื่อง
10.อย่าดัดแปลงอินเวอร์เตอร์โดยไม่ได้รับอนุญาต
