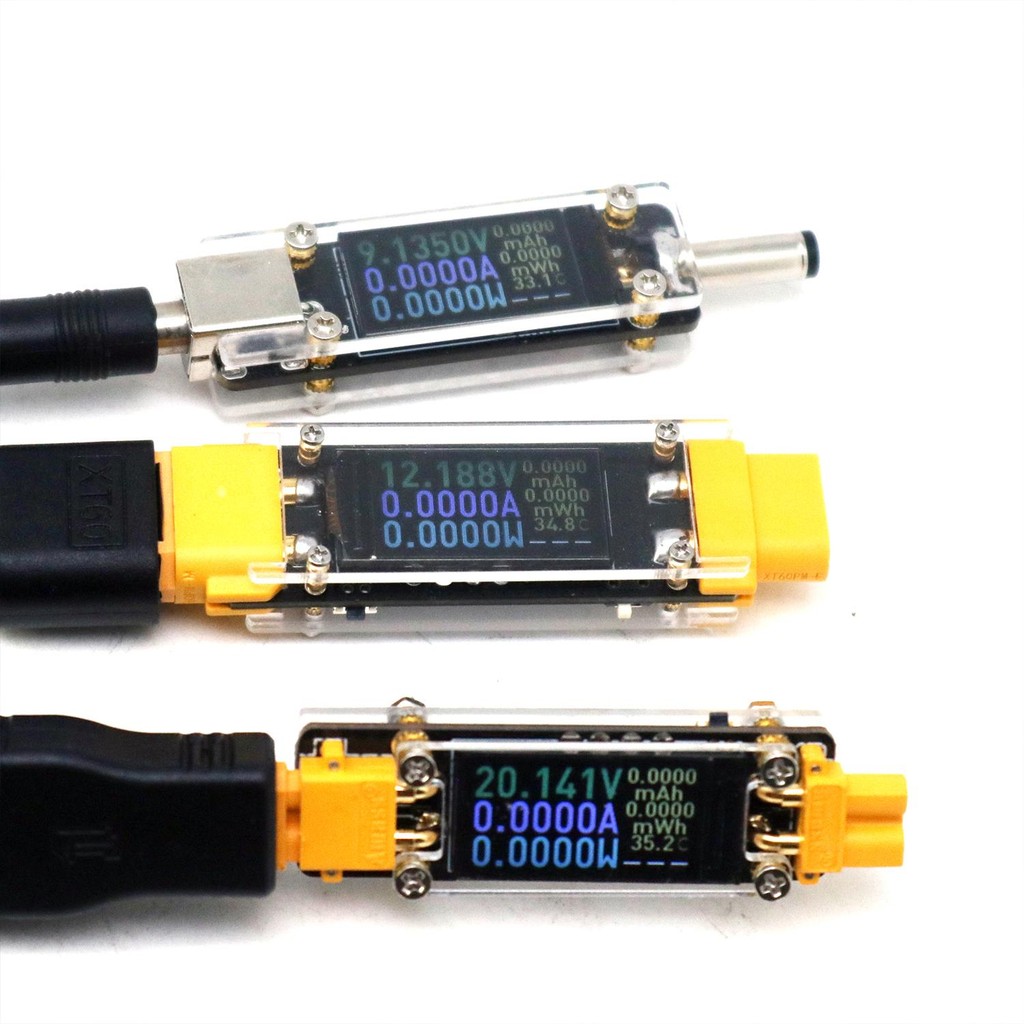

20A Bidirectional แรงดันไฟฟ้า Current Power Meter XT60 XT30 DC5V 12V 24V 36V BMS Drone RC แบตเตอรี่ชาร์จ Charger Discharger Tester

DC5525 / XT30 / XT60 มัลติมิเตอร์หน้าจอสีแบบสองทิศทาง - แรงดันไฟฟ้ากระแสไฟชาร์จแสดงอุณหภูมิ | 1.8V-24V 20A DC 3.8V-24V 20A | เครื่องชาร์จแบตเตอรี่ RC / เครื่องทดสอบเครื่องชาร์จ




หมายเหตุ:

แผงอะคริลิกมีฟิล์มป้องกัน - ลอกออกก่อนใช้งาน

ขันสกรูทั้งหมดให้แน่นหลังจากได้รับผลิตภัณฑ์



1. บทนำผลิตภัณฑ์:


เครื่องวัดแรงดัน / เครื่องวัดแรงดัน / กระแสไฟฟ้าหน้าจอสีพร้อมอินเทอร์เฟซ DC5525, XT30 หรือ XT60



2. สถานการณ์การใช้งาน:

โครงการ DIY

การตรวจสอบแรงดันไฟฟ้า / ข้อมูลปัจจุบันของแหล่งจ่ายไฟหรืออุปกรณ์

การทดสอบเครื่องชาร์จแบตเตอรี่ RC / เครื่องชาร์จ

3. ภาพรวมผลิตภัณฑ์:

ตัวควบคุมแกนแกนกลาง: STM32G030

การวัด: ใช้ INA226 สำหรับการสุ่มตัวอย่างที่มีความแม่นยำสูง

จอแสดงผล: หน้าจอสีแสดงแรงดันไฟฟ้ากระแสไฟชาร์จ (เคาน์เตอร์ Coulomb) อุณหภูมิและทิศทางการไหลของกระแส (การชาร์จ / ดีสชาร์จ)

คุณสมบัติ: รวมเคาน์เตอร์ Coulomb สำหรับการวัดพลังงานโดยประมาณ (Ah / Wh)

4. ข้อมูลจำเพาะของผลิตภัณฑ์:

ช่วงการวัดแรงดันไฟฟ้า: 3.8V ~ 24V (สูงสุด 36V)

(2) ช่วงการวัดปัจจุบัน: ± 0A ~ 16A (ใช้ 5mΩ Shunt), สูงสุด 20A

ความแม่นยำของแรงดันไฟฟ้า: ± 0.01V

ความแม่นยำปัจจุบัน: ± 0.01A (4) ความแม่นยำปัจจุบัน: ± 0.01A

ความละเอียดปัจจุบัน: 0.0005A (5) ความละเอียดปัจจุบัน: 0.0005A

การควบคุมการแสดงผล:

ปุ่มกดสั้น ๆ: หมุนการวางแนวหน้าจอ (, 180°).

ปุ่มกดแบบยาว: สลับสีพื้นหลัง (ขาวหรือดำ)

รายละเอียด: (7) ขนาด:

รุ่น DC5525: 70 มม. x 16 มม. x 11 มม. (ยาว x กว้าง x สูง)

รุ่น XT30: 59 มม. x 15 มม. x 11 มม. (ยาว x กว้าง x สูง)

รุ่น XT60: 67 มม. x 19 มม. x 12 มม. (ยาว x กว้าง x สูง)
