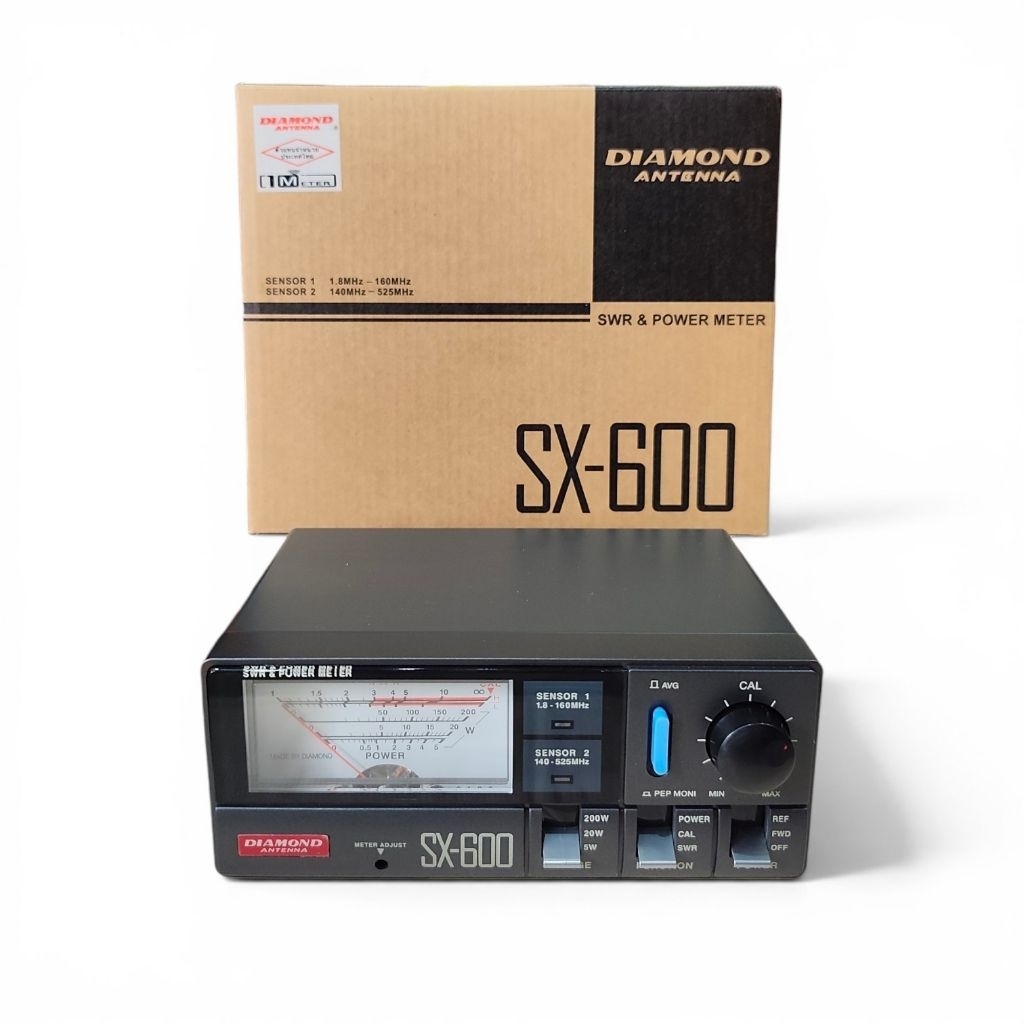

DIAMOND SX-600 SWR/Power-Meter

เครื่องวัด Diamond Antenna SX-600 SWR/Power Meter
ที่มีหน้าจอแสดงผลแบบเข็มอนาล็อกอุปกรณ์สามารถวัดค่ากำลังส่งสูงสุดได้ถึง 200 วัตต์มีเซนเซอร์แยก 2 ตัว ครอบคลุมย่านความถี่ 1.8-160 MHz และ 140-525 MHz

Diamond SX-600 เป็น SWR และ Power Meter
แบบดูอัลแบนด์ระดับพรีเมียมจากแบรนด์ Diamond Antenna ด้านรายละเอียด ออกแบบมาสำหรับวัดค่ากำลังส่ง (Forward/Reflected Power) และอัตราส่วนคลื่นนิ่ง (VSWR) สำหรับย่านความถี่ HF, VHF และ UHF

รายละเอียดสินค้าคุณสมบัติและสเปกเด่น:ย่านความถี่ (Frequency Range): ครอบคลุม 1.8 - 160 MHz
(เซ็นเซอร์ตัวที่ 1) และ 140 - 525 MHz (เซ็นเซอร์ตัวที่ 2)
ช่วงกำลังไฟ (Power Ranges): วัดได้สูงสุด 200W
โดยมีสเกลให้เลือกปรับคือ 5W, 20W และ 200W
ข้อมูลจำเพาะการใช้งาน: มาพร้อมเซ็นเซอร์คู่ในตัว สามารถต่อสายอากาศและวิทยุเข้าพร้อมกันได้ถึง 2 เครื่อง
(สลับเลือกใช้งานได้)
รายละเอียดเพิ่มเติมหน้าจอ: มีไฟส่องสว่าง (Illuminated meter) ต้องใช้ไฟเลี้ยง DC 12V เพื่อแสดงผลและไฟ LED
คอนเนคเตอร์: ขั้วต่อแบบ SO-239

Diamond SX-600 SWR & Power Meter
ซึ่งเป็นเครื่องวัดกำลังส่ง (Power) และค่าอัตราคลื่นนิ่ง (SWR) แบบสองเซนเซอร์ในเครื่องเดียว
ผลิตโดยแบรนด์ Diamond Antenna
นิยมใช้ในวงการวิทยุสมัครเล่นและวิทยุสื่อสารเพื่อทดสอบประสิทธิภาพของเครื่องส่งและสายอากาศ

คุณสมบัติเด่นและการเชื่อมต่อรองรับ 2 ช่วงความถี่ (Dual Band): แยกพอร์ตเซนเซอร์ด้านหลังออกเป็น 2 ชุด
คือ Sensor 1 สำหรับย่าน HF/VHF (1.8–160 MHz)
และ Sensor 2 สำหรับย่าน VHF/UHF (140–525 MHz)
ช่วงการวัดกำลังส่ง: ปรับเลือกได้ 3 ระดับ ผ่านปุ่ม RANGE คือ 5W / 20W / 200W
ฟังก์ชัน PEP Monitor: สามารถวัดกำลังส่งสูงสุด (Peak Envelope Power) ในโหมด SSB ได้

ระบบไฟหน้าจอ: รองรับการต่อไฟ DC 13.8V ด้านหลังเพื่อให้หน้าปัดสว่างและไฟ LED ทำงาน (แต่ตัวเครื่องสามารถวัดค่าได้ปกติแม้ไม่ต่อไฟเลี้ยง)
วิธีการใช้งานเบื้องต้น1. การวัดกำลังส่ง (Power Measurement)
ต่อสายนำสัญญาณจากเครื่องวิทยุเข้าพอร์ต TX และต่อสายอากาศ (หรือ Dummy Load) เข้าพอร์ต ANT ด้านหลังเครื่อง (เลือกช่อง Sensor 1 หรือ 2 ให้ตรงกับย่านความถี่ที่ใช้งาน)
เลื่อนสวิตช์ SENSOR ด้านหน้าให้ตรงกับชุดที่เชื่อมต่อ (Sensor 1 หรือ Sensor 2)ปรับปุ่ม RANGE ให้เหมาะสมกับกำลังส่งของเครื่องวิทยุ เช่น หากวิทยุส่งออก 10W ให้ตั้งไปที่ 20W ปรับสวิตช์ FUNCTION ไปที่ตำแหน่ง POWERปรับสวิตช์ POWER เลือกเป็น FWD (Forward Power เพื่อดูวัตต์ขาออก) หรือ REF (Reflected Power เพื่อดูวัตต์สะท้อนกลับ)กดคีย์ส่งสัญญาณที่ตัววิทยุ แล้วอ่านค่ากำลังวัตต์บนหน้าปัดตามเส้นสเกล
POWER2. การวัดค่า SWR (SWR Measurement)ปรับสวิตช์ FUNCTION ไปที่ตำแหน่ง CALหมุนปุ่มหมุน CAL ทวนเข็มนาฬิกาไปที่ตำแหน่ง MIN สุดกดคีย์ส่งสัญญาณวิทยุค้างไว้ พร้อมกับค่อยๆ หมุนปุ่ม CAL ตามเข็มนาฬิกา ให้เข็มมิเตอร์ชี้ตรงตำแหน่ง "▼" (CAL) ที่อยู่ปลายขวาสุดของสเกลพอดีในขณะที่ยังกดคีย์ส่งสัญญาณอยู่ ให้โยกสวิตช์ FUNCTION เปลี่ยนไปที่ตำแหน่ง SWRอ่านค่า SWR บนสเกลบนสุด โดยมีหลักการอ่านคือ:หากกำลังส่งต่ำกว่า 5W ให้ดูเส้นสเกล Lหากกำลังส่งสูงกว่า 5W ให้ดูเส้นสเกล Hหมายเหตุ: ค่า SWR ที่ดีและปลอดภัยต่อเครื่องส่งควรมีค่าใกล้เคียง 1.0 และไม่ควรเกิน 1.5
