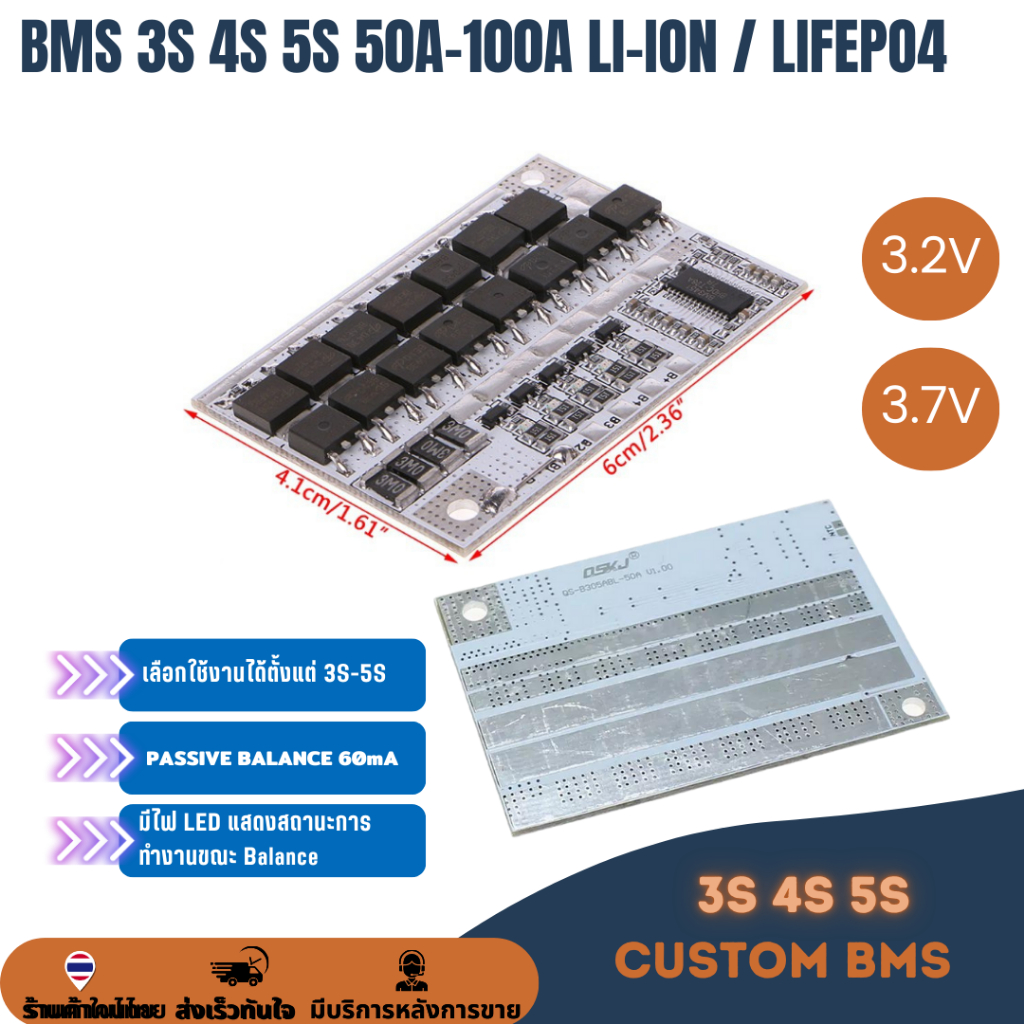

3.2V / 3.7V BMS 3S 4S 5S 50A-100A / 4S 30A 18650 32650 Li-ion Lifepo4 สำหรับลิเธี่ยมไอออน ลิเธี่ยมฟอสเฟต w/Balance

3.2V / 3.7V 12V-18V Custom BMS 3S 4S 5S 50A-100A 18650 32650 Li-ion Lifepo4 สำหรับลิเธี่ยมไอออน ลิเธี่ยมฟอสเฟต w/Balanc

Custom BMS สามารถเลือกใช้งานได้ตั้งแต่ 3S 4S 5S โดยต่อวงจรตามภาพ รองรับแรงดันไฟ 12V 16V 18V หากมีข้อสงสัยในการต่อ ทางร้านมีคลิปแนะนำให้ค่ะ

✅ ค่าแรงดันตั้งต้นจากโรงงาน BMS จะเป็น 12V
📍3S สำหรับ 3.7V Li-ion
📍4S สำหรับ 3.2V LifePO4
✅ เลือก BMS ให้ตรงตามชนิดของแบตเตอร่ที่จะใช้งาน เพื่อป้องการความเสียหายกับแบตเตอรี่ มิฉะนั้นอาจจะเกิดความเสียหายได้
📍3.7V สำหรับ Li-ion ลิเธียมไอออน
📍3.2V สำหรับ LifePO4 ลิเธียมไอออนฟอสเฟต

✅ กรณีกระแสไฟมากกว่า 50A ควรใช้สายทองแดงขนาดใหญ่ 1.5-2.5 sq.mm.
✅ ต่อวงจรได้ทั้งแบบรวมสาย(Same-Port) และแบบแยกสาย(Split-Port)
✅ มีไฟ LED แสดงสถานะการทำงานขณะบาลานซ์


BMS 4S 30A 3.7V
คุณสมบัติ (Specifications) :
Overcharge Detection Voltage:4.28v ±0.05v
Overcharge Protection Delay: 0.5S
Overcharge Release Voltage: 4.08v±0.05v
Over-Discharge Detection Voltage: 2.5v±0.08v
Over-Discharge Detection Delay: 0.1S
Over-Discharge Release Voltage: 2.9v±0.1v
Charging Voltage Maximum: 16.8V
Charging Current Maximum.: 20A
Continuous Discharge Current: 30A
Instantaneous Discharge Current: 56A
Balance Voltage: 4.2v±0.05v
Balance Current: 45mA
Working Current: less than 30uA
Size: 56*48*4mm

BMS 4S 30A 3.2V
Overcharge Detection Voltage: 3.75v±0.05v
Overcharge Protection Delay: 1300MS
Overcharge Release Voltage: 3.60v±0.05v
Over-Discharge Detection Voltage: 2.10v±0.08v
Over-Discharge Detection Delay: 145S
Over-Discharge Release Voltage: 2.30v±0.1v
Charging Voltage Maximum: 14.8V
Charging Current Maximum.: 20A
Continuous Discharge Current: 30A
Instantaneous Discharge Current: 56A
Balance Voltage: 3.6v±0.05v
Balance Current: 58mA
Working Current: less than 30uA
Size: 56*48*4mm
