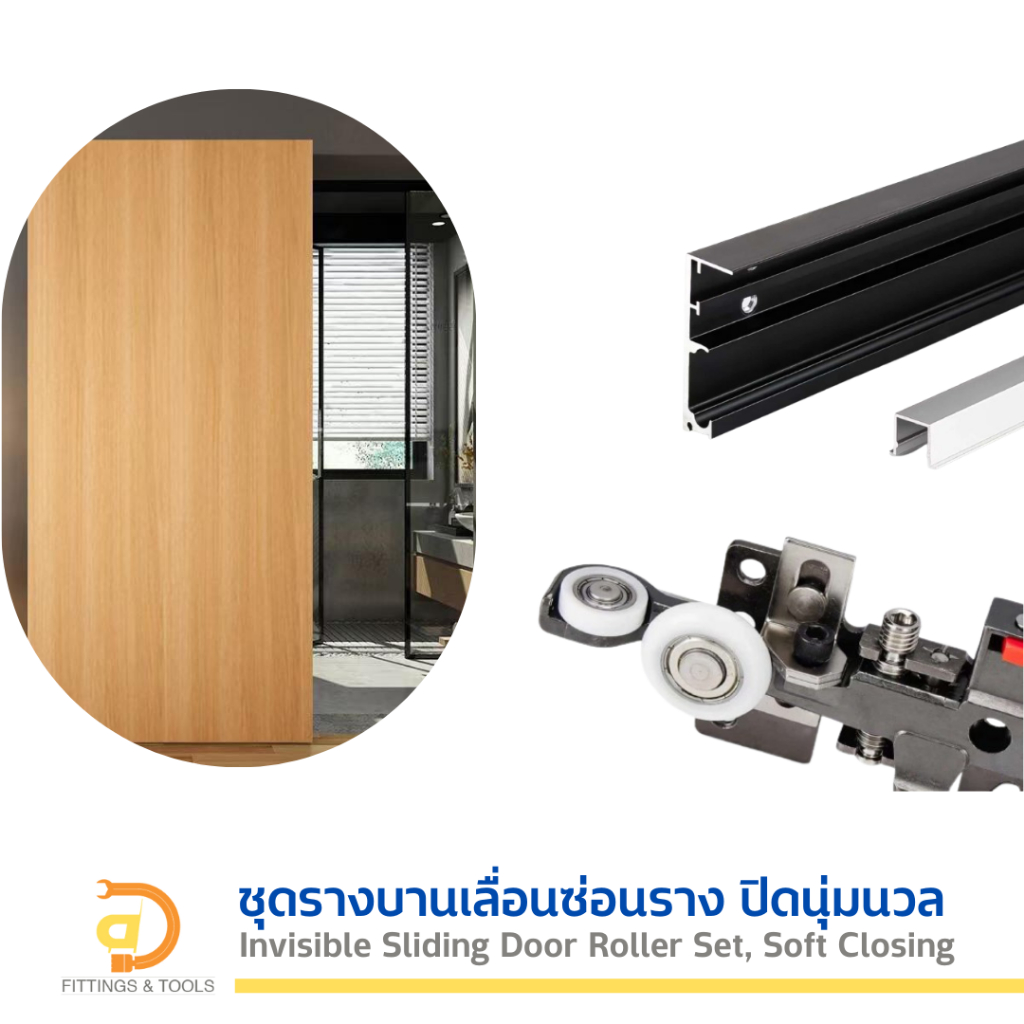

ชุดรางบานเลื่อนแบบซ่อนราง ปิดนุ่มนวล รับน้ำหนัก 80 กก. (Invisible sliding door roller set, soft closing, 80 kgs load)
4.9
ขายแล้ว 4 ชิ้น
฿3,600
DD Fittings & Tools
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
ชุดรางบานเลื่อนแบบซ่อนราง ปิดนุ่มนวล รับน้ำหนัก 80 กก.
Invisible sliding door roller set, soft closing , 80 kgs load bearing)
มี 2 ขนาดความยาวราง
1.2 เมตร และ 1.5 เมตร (รางสามารถตัดได้ )
คุณสมบัติ
· วัสดุรางเป็นซิงค์อัลลอย และ เหล็ก
· ล้อไนลอน
· ปิดนุ่มนวล
· ใช้กับงานประตูไม้ที่ต้องการซ่อนราง ไม่ต้องทำบังราง
· ไม่เหมาะกับประตูอลูมิเนียม
ข้อมูลทางเทคนิค
· ใช้ติดตั้งกับบานประตูไม้หนา 40 มม. ขึ้นไปเพื่อบากฝังราง
· เหมาะสำหรับบานประตูไม้ หนักไม่เกิน 80 กก.
· ไม่เหมาะกับบานประตู PVC เหล็ก อลูมิเนียม หรือบานที่ไส้กลวง
· ใช้กับบานกว้าง 900-1500 มม.
· บานประตูต้องกว้างกว่าช่องเปิด 205 มม. และสูงกว่าช่องเปิด 75 มม. เพื่อบังชุดอุปกรณ์ และเปิดได้สุดบาน
การติดตั้ง
โปรดศึกษาการติดตั้งให้ละเอียดก่อนสั่งซื้อ ควรดูคลิปยูทูปประกอบ https://youtu.be/r-m2fSOecRo
ก่อนติดตั้ง
ควรเช็คขนาดช่องประตู ความกว้าง X ความสูง เพื่อกำหนดขนาดประตู (เนื่องจากตัวประตูต้องบังชุดอุปกรณ์ ประตูจึงต้องมีความกว้างและสูงกว่าช่องประตู)
ตัวอย่าง ช่องประตูมีขนาด กว้าง x สูง 800 x 2000 มม. (80 x 200
ซม.)
กรณีต้องการเลื่อนเปิดได้สุดช่องประตู
บานประตูต้องกว้างกว่าช่องเปิดอย่างน้อย
205 มม. และสูงกว่าช่องเปิดอย่างน้อย 75 มม. (ความสูงราง 70 มม.)
ประตูต้องมีขนาดอย่างน้อย
1005 x 2075 มม. หนา 40 มม. (100.5 x 207.5 ซม หนา 4 ซม.)
กรณีเลื่อนเปิดไม่สุดช่องประตู
บานประตูต้องกว้างกว่าช่องเปิดอย่างน้อย
120 มม. และสูงกว่าช่องเปิดอย่างน้อย 75 มม.
ประตูควรมีขนาดอย่างน้อย
920 x 2075 มม. หนา 40 มม. (92 x 207.5 ซม หนา 4 ซม.)
หมายเหตุ: คู่มือกำหนดให้ประตูกว้างอย่างน้อย
900 มม. (90 ซม.) ดังนั้นช่องประตูควรมีความกว้างอย่างน้อย 695 มม. (69.5 ซม.)กรณีต้องการเปิดได้สุดบาน
1) บากฝังรางบนและชุดอุปกรณ์ด้านหลังบานประตู โดยตัดรางด้านซ้ายและขวาออกเท่า ๆ กันให้มีขนาดเท่าความกว้างประตู
2) ติดตั้งโช้คปิดนุ่มนวลทั้งด้านซ้ายและขวาของราง
3) ขันสกรูชุดล้อข้างและตัวปิดข้างที่ปลายทั้ง 2 ข้างของรางบน
4) เซาะร่องและฝังรางล่างและชุดลูกล้อล่าง ด้านล่างของบาน
5) ติดตั้งชุดลูกล้อบนกับผนังด้วยพุกและสกรู โปรดเช็คระยะจากคู่มือ
6) ติดตั้งไกด์รับรางล่าง
7) ปลดไกสปริงกันหลุดของชุดลูกล้อบน
8) นำบานขึ้นแขวนกับชุดลูกล้อบน และให้ไกด์ล่างอยู่ในร่องของรางล่าง
9) ใช้ไขควงหกเหลี่ยมขันปรับระยะขึ้นลงและระนาบของบานที่ชุดลูกล้อบน
ดูวิธีติดตั้งตามลิงค์
https://youtu.be/r-m2fSOecRo
