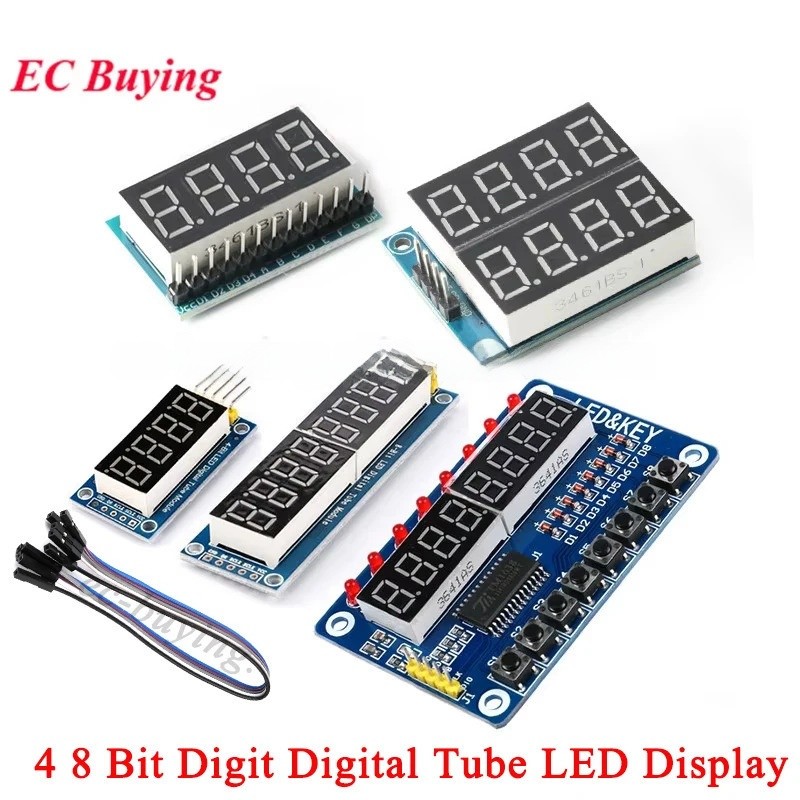

4 8 บิต MAX7219 TM1638 LED Digital Tube Module Dot Matrix Microcontroller Highlight Display Serial Interface Nixie สําหรับ Arduino

แรงดันไฟฟ้าที่ใช้งานได้กว้าง 3.3V ถึง 5V;

ขนาดบอร์ด PCB: 40 มม. * 22 มม. (4 หลัก)

71 มม. * 22 มม. (8 หลัก)

รุ่นท่อดิจิตอล: 0.36 4 หลักขั้วบวกทั่วไป

คำจำกัดความของพิน:

VCC ของ VCC: แหล่งจ่ายไฟ

DIO: อินพุตข้อมูลซีเรียล

RCLK: สัญญาณชีพจรนาฬิกา

SCLK ของ SCLK: ป้อนสัญญาณนาฬิกา

GND: พื้นดิน

GND: ดิน

โมดูลท่อดิจิตอล 4 หลัก 4 หลัก


โมดูลท่อดิจิตอล 8 หลัก




คีย์บอร์ด LED Digital Tube ModuleTM1638 8 Bits คีย์บอร์ด LED Digital Tube Module





ฟังก์ชั่นแนะนำฟังก์ชั่นเบื้องต้น:



ต้องใช้การควบคุม 3 สายเท่านั้น

ปรับชิปขับเคลื่อนหลอดดิจิตอล TM1638

หลอดดิจิตอล LED anode ขั้วบวกทั่วไปหลอดดิจิตอล LED

ต้องมี IO สามตัวทั่วไปและสามารถขับได้ไม่จำเป็นต้องสแกน MCU บันทึกแหล่ง MCU เท่านั้น

ด้วยหลอดดิจิตอล 8 หลอด (รวมจุดทศนิยม)

ปุ่ม 16 ปุ่ม 16 ปุ่ม

รองรับการปรับความสว่าง 8 องศา





หลอดดิจิตอล 8 หลัก LED Dot Matrix MAX7219

ออนบอร์ด 0.36 นิ้วขั้วบวกสีแดงทั่วไป 4 หลักท่อดิจิตอล 8 ส่วนออนบอร์ด 4 8550 ไตรโอดที่ขับเคลื่อนควบคู่ไปกับตัวต้านทานกระแสไฟฟ้าที่ขับเคลื่อนด้วยบิต 4 ตัวบนเรือและตัวต้านทานขีด จำกัด กระแสขับเคลื่อน 8 ส่วน


พารามิเตอร์ผลิตภัณฑ์:


1. แรงดันใช้งาน: 3.3V-5V


2. ส่วนหัวของพินนำไปสู่พินทั่วไปรวมถึงพิน VCC, พินไดรฟ์ 4 บิต (D1D2, 0D3, D4) และพินไดรฟ์ 8 ส่วน (A, B, C, D, E, F, G, DP)













ออนบอร์ด 2 ทาง 74HC164 อนุกรม 2 ทางถึงชิปขนานออนบอร์ด 2 ทาง 0.36 นิ้วสีแดงทั่วไปท่อดิจิตอล 8 ส่วนบวก 4 หลักอินเทอร์เฟซการควบคุมออนบอร์ดสะดวกสำหรับอุปกรณ์ภายนอก



พารามิเตอร์ผลิตภัณฑ์:


1. แรงดันไฟฟ้าที่ใช้งานได้: 5V







คำแนะนำสำหรับการใช้งาน:


คำแนะนำในการเดินสาย (ใช้โปรแกรมที่ให้มาเป็นตัวอย่างคุณสามารถเชื่อมต่อพอร์ต IO ใดก็ได้ปรับเปลี่ยนคำจำกัดความของพอร์ตในโปรแกรม):


หม้อหุงข้าว VCC-5V


GND-GND ของ GND-GND


วันที่ = P23


ซีพี = P22
