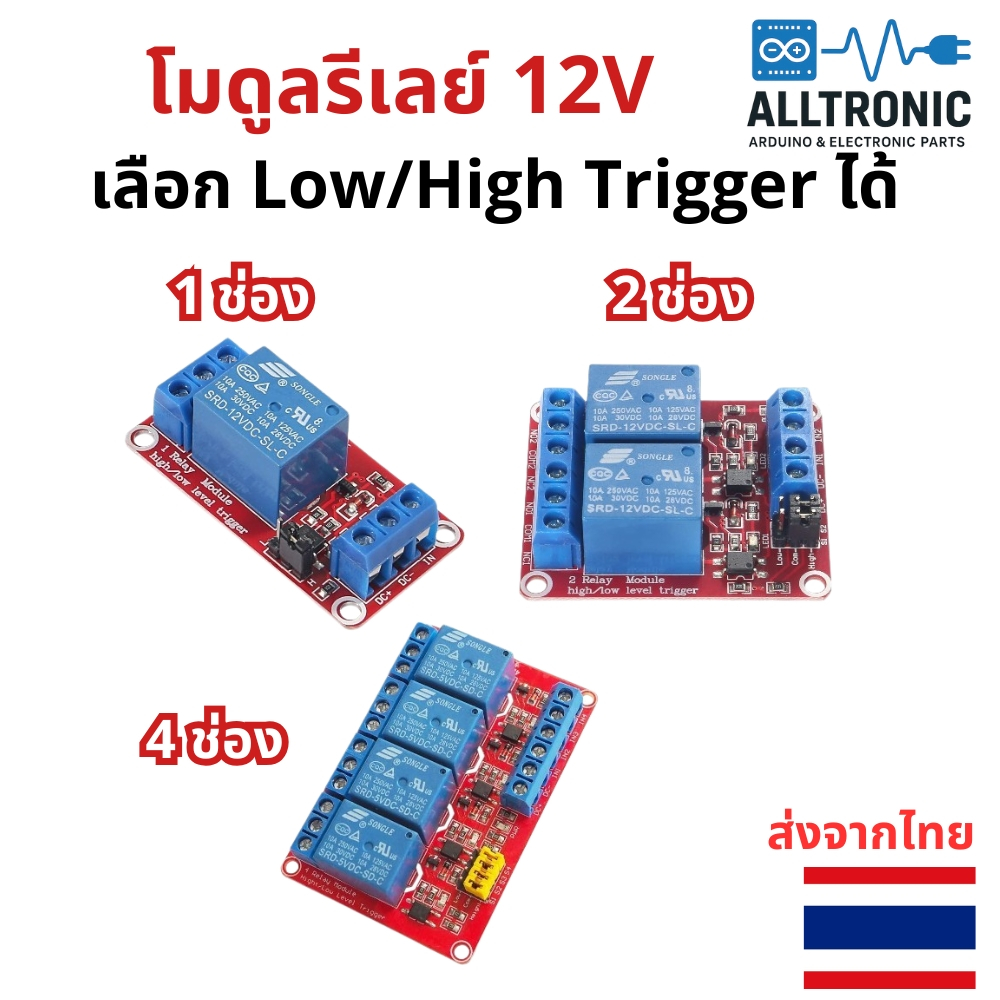

โมดูลรีเลย์ 12V 1 ช่อง , 2 ช่อง , 4 ช่อง High And Low Trigger 250V/10A Relay Module isolation

✅ ข้อมูลทั่วไป
- แรงดันขาเข้า: DC 12V
- รูปแบบ Trigger: Low Level / High Level Trigger (เลือกได้)
- ใช้งานกับไฟฟ้ากระแสสลับ (AC) และกระแสตรง (DC)
- มีวงจรป้องกัน (Optocoupler Isolation) ปลอดภัยต่ออุปกรณ์ควบคุม
- รองรับโหลด: AC 250V 10A / DC 30V 10A
- มี LED แสดงสถานะการทำงานของแต่ละช่อง
- แยกอินพุตควบคุมอิสระแต่ละช่อง

✅ Pin การเชื่อมต่อ (ต่อช่อง)
VCC: จ่ายไฟ +12V
GND: กราวด์
IN1, IN2, IN3, IN4: สัญญาณควบคุม (ขึ้นอยู่กับจำนวนช่อง)
Jumper: เลือก Low/High Trigger


✅ การเลือกใช้ Low / High Trigger
Low Trigger (Active LOW): ส่งสัญญาณ LOW (0V) เพื่อสั่งงานรีเลย์
High Trigger (Active HIGH): ส่งสัญญาณ HIGH (5V หรือ 3.3V) เพื่อสั่งงานรีเลย์
(เลือกได้ผ่าน Jumper Setting หรือสวิตช์บนบอร์ด)

📌 ขนาด Relay Module 12V Low/High Trigger
✅ 1 Channel (1 ช่อง) ขนาด: 50 x 26 x 18 mm (กว้าง x ยาว x สูง)
✅ 2 Channel (2 ช่อง) ขนาด: 50 x 40 x 18 mm
✅ 4 Channel (4 ช่อง) ขนาด: 73 x 50 x 18 mm
