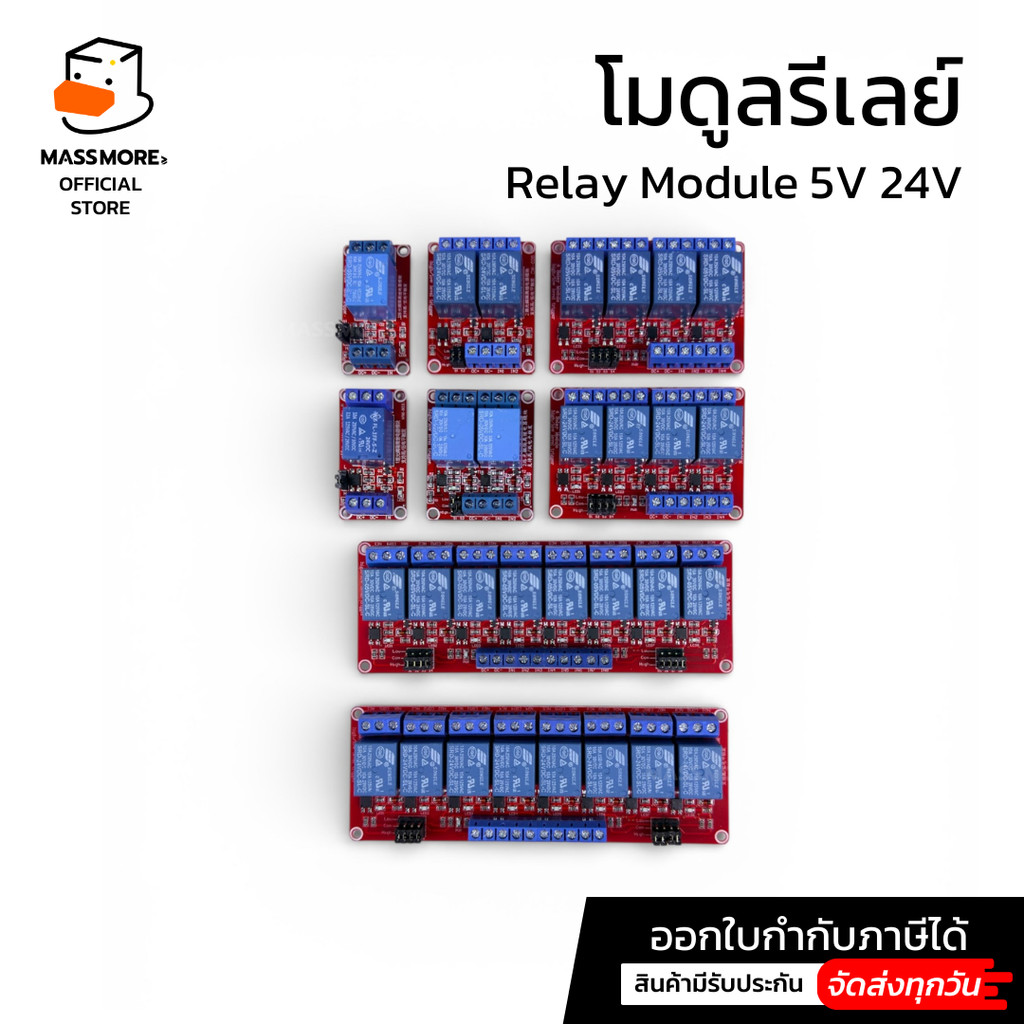

โมดูลรีเลย์ Relay Module 5V 24V 10A PLC 1-2-4-8 Channel Opto Isolate Active High-Low Jump

1. ชื่อสินค้า (Product) : โมดูลรีเลย์ 5V / 24V ขนาด 1, 2, 4, 8 ช่อง (Relay Module) พร้อม Opto-isolated ปรับตั้งค่า High/Low Trigger รองรับกระแส 10A 250VAC สำหรับ Arduino, PLC, Smart Home

2. แนะนำ (Introduction) :
โมดูลรีเลย์ (Relay Module) ชุดนี้เป็นอุปกรณ์สวิตช์อิเล็กทรอนิกส์ที่ใช้วงจรแม่เหล็กไฟฟ้าในการควบคุมการเปิด-ปิดอุปกรณ์ไฟฟ้าที่มีแรงดันหรือกระแสสูง โดยสั่งงานผ่านสัญญาณลอจิกแรงดันต่ำ (Logic Signal) จากไมโครคอนโทรลเลอร์ (เช่น Arduino, ESP32) หรือ PLC
จุดเด่นสำคัญของรุ่นนี้คือการมีวงจรแยกสัญญาณทางไฟฟ้าด้วยแสง (Optocoupler Isolation) ซึ่งช่วยปกป้องบอร์ดควบคุมหลักจากสัญญาณรบกวนหรือไฟกระชากย้อนกลับ (Back EMF) และฟังก์ชัน Jumper High/Low Trigger ที่ช่วยให้ผู้ใช้งานสามารถปรับเปลี่ยนรูปแบบการสั่งงาน (Active High หรือ Active Low) ได้อย่างอิสระ ทำให้เข้ากันได้กับเซนเซอร์และบอร์ดควบคุมทุกประเภท

3. คุณสมบัติ (Features) :
- Opto-Isolation Protection: ใช้วงจร Optocoupler (เบอร์ PC817 หรือเทียบเท่า) ในการตัดแยกสัญญาณไฟฟ้าระหว่างฝั่งควบคุมและฝั่งรีเลย์ เพิ่มความปลอดภัยและความเสถียรสูงสุด
- Selectable Trigger: มี Jumper สำหรับเลือกโหมดการทำงาน
- High Trigger: รีเลย์ทำงานเมื่อได้รับไฟบวก (VCC)
- Low Trigger: รีเลย์ทำงานเมื่อได้รับไฟลบ (GND)
- High Current Load: หน้าสัมผัสรีเลย์รองรับโหลดสูงสุด AC 250V/10A และ DC 30V/10A
- Status Indicator: มีไฟ LED แสดงสถานะการทำงานของแต่ละช่องรีเลย์ (Power & Status LED)
- Standard Interface: จุดเชื่อมต่อแบบ Screw Terminal (ขันน็อต) แข็งแรง ทนทาน และ Pin Header มาตรฐาน 2.54mm

4. ข้อมูลสินค้า (Spec data) :
- แรงดันไฟเลี้ยง (Input Voltage): 5VDC หรือ 24VDC (ขึ้นอยู่กับรุ่นที่เลือก)
- กระแสทริกเกอร์ (Trigger Current): 2 - 5 mA
- หน้าสัมผัสเอาต์พุต (Output Contact): NO (Normally Open), NC (Normally Closed), COM (Common)
- พิกัดกระแสสูงสุด (Max Load): 10A (แนะนำใช้งานต่อเนื่องไม่เกิน 7A เพื่อยืดอายุการใช้งาน)
- อายุการใช้งาน (Electrical Life): มากกว่า 100,000 ครั้ง
- เวลาตอบสนอง (Response Time): < 10ms

6. เปรียบเทียบ (Comparison) :
การเลือกใช้งานระหว่างรุ่น 5V และ 24V:
1) รุ่น 5V: เหมาะสำหรับใช้งานร่วมกับบอร์ดไมโครคอนโทรลเลอร์ทั่วไป เช่น Arduino, ESP8266, ESP32, Raspberry Pi หรือวงจรดิจิทัลระดับ TTL
2) รุ่น 24V: ออกแบบมาเพื่อใช้งานในระบบอุตสาหกรรม (Industrial Automation) ร่วมกับ PLC (Programmable Logic Controller) หรือระบบควบคุมที่มีแหล่งจ่ายไฟหลัก 24V

7. ตัวอย่างการใช้งาน (Applications):
1) ระบบบ้านอัจฉริยะ (Smart Home): ใช้ร่วมกับ ESP32/ESP8266 สั่งเปิด-ปิดหลอดไฟ พัดลม หรือเครื่องใช้ไฟฟ้าผ่าน WiFi
2) ระบบรดน้ำต้นไม้อัตโนมัติ (Smart Farm): ควบคุมโซลินอยด์วาล์ว (Solenoid Valve) หรือปั๊มน้ำขนาดเล็ก
3) งานอุตสาหกรรม (Industrial Control): ใช้รุ่น 24V รับสัญญาณจาก PLC เพื่อขับแมกเนติกคอนแทคเตอร์ (Magnetic Contactor) ขนาดใหญ่
4) โครงงานนักศึกษา: ควบคุมมอเตอร์, ระบบล็อคประตูไฟฟ้า, หรือตู้กดน้ำหยอดเหรียญ
5) การกลับทางหมุนมอเตอร์: ใช้รีเลย์ 2 ช่อง (2CH) ต่อวงจร H-Bridge เพื่อควบคุมทิศทางมอเตอร์ DC

8. ตัวอย่างโปรแกรม github :
- ตัวอย่างโค้ดควบคุมรีเลย์พื้นฐาน: https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink (เพียงเปลี่ยน LED_BUILTIN เป็นขา GPIO ที่ต่อกับรีเลย์)

9. แพ็คเกจประกอบไปด้วย (Shipping List) :
- 1 x โมดูลรีเลย์ (Relay Module) ตามรุ่นแรงดันและจำนวนช่องที่เลือก
- (สินค้าบรรจุในซองกันไฟฟ้าสถิต ESD Safe)
