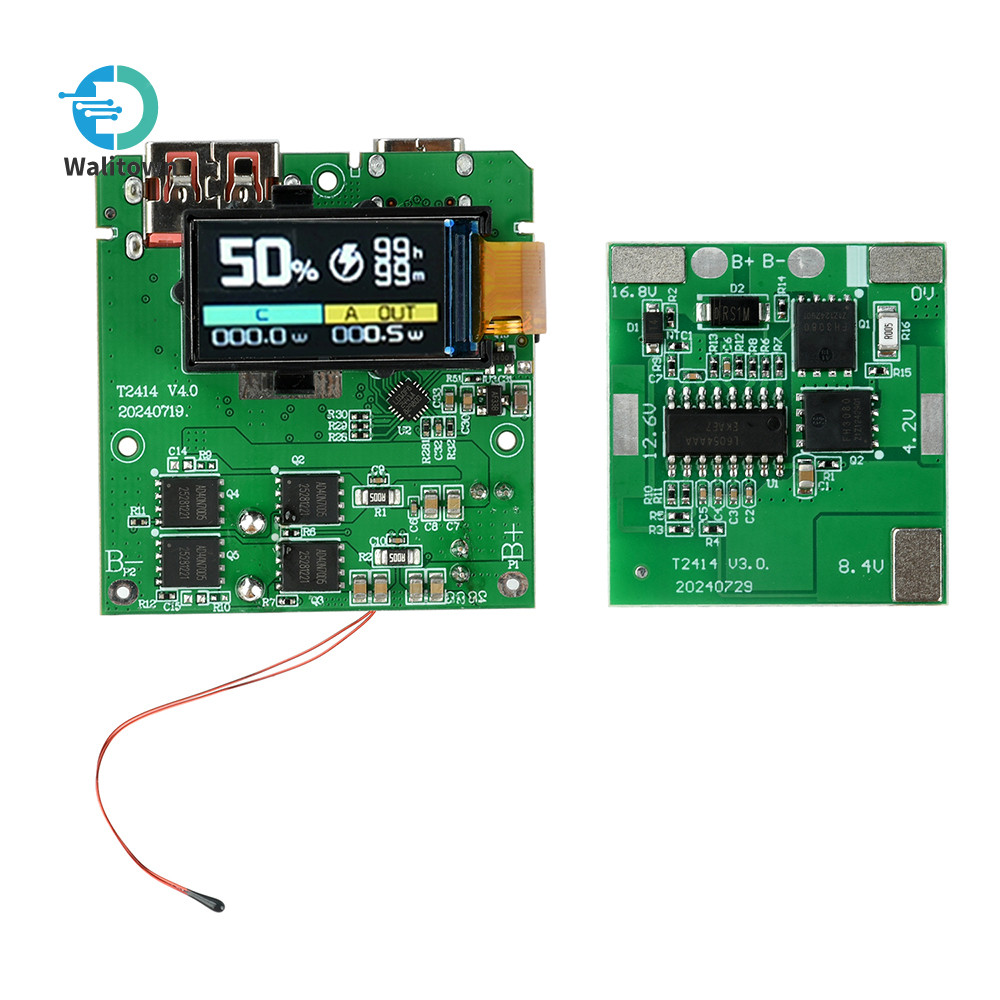

PD100W Fast Charging โมดูล 4S แบตเตอรี่ป้องกัน Board TFT หน้าจอสีดิจิตอลจอแสดงผล Power Bank เมนบอร์ด
5.0
ขายแล้ว 1 ชิ้น
฿846
฿1,410
-40%
Rvada ตรวจสอบราคา
สินค้านี้มีประวัติขายน้อย (1 ชิ้น) โปรดพิจารณาข้อมูลร้านค้าประกอบ
walitown.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
คุณสมบัติ: คุณสมบัติ:
1. รองรับการชาร์จเร็วกำลังสูง PD 100W เพื่อการชาร์จที่มีประสิทธิภาพและรวดเร็วตอบสนองความต้องการของอุปกรณ์ที่หลากหลาย
2. มาพร้อมกับหน้าจอสี TFT ที่แสดงระดับแบตเตอรี่แรงดันไฟฟ้าและกระแสไฟฟ้าแบบเรียลไทม์เพื่อการมองเห็นสถานะที่ชัดเจน
3. เข้ากันได้กับโปรโตคอลการชาร์จเร็วกระแสหลักหลายแบบรวมถึง PD / QC สามารถปรับให้เข้ากับอุปกรณ์อัจฉริยะต่างๆได้อย่างกว้างขวาง
4. การป้องกันความปลอดภัยหลายระดับในตัวพร้อมระบบป้องกันการชาร์จไฟเกินการคายประจุไฟเกินแรงดันไฟฟ้าเกินและความร้อนสูงเกินไปเพื่อเพิ่มความสบายใจ
5. การออกแบบประสิทธิภาพการแปลงสูงช่วยลดการสูญเสียพลังงานให้กระแสไฟขาออกและแรงดันไฟฟ้าที่เสถียรเพื่อป้องกันความเสียหายของอุปกรณ์
พารามิเตอร์พารามิเตอร์: พารามิเตอร์
ชื่อสินค้า: โมดูลชาร์จเร็วแบบพกพา
พารามิเตอร์อินพุตอินพุต: 5V3A / 9V2A / 12V1.5A / 20V3.25A
พารามิเตอร์เอาต์พุตเอาต์พุต: 5V3A / 9V2A / 12V1.5A / 10V2.25A / 20V5A
อินเทอร์เฟซ: พอร์ตชาร์จเร็ว Type C 1 พอร์ต (รองรับเอาต์พุตสองทิศทาง) + พอร์ตเอาต์พุตชาร์จเร็ว USB 1 พอร์ต
หน้าจอสี TFT ขนาด 0.96 นิ้วแสดงระดับแบตเตอรี่ / พลังงาน / แรงดันไฟฟ้า / กระแสไฟฟ้า / กระแสไฟฟ้า
โปรโตคอล: PD\ QC\ FCP\ SCP ฯลฯ
คุณสมบัติ: คุณสมบัติ:
การป้องกันเมนบอร์ดที่ครอบคลุมรวมถึงการชาร์จไฟเกิน / การคายประจุเกิน / แรงดันไฟฟ้าเกิน / การป้องกันความร้อนสูงเกินไป ประสิทธิภาพการแปลงสูงด้วยกระแสและแรงดันไฟฟ้าที่เสถียร
หมายเหตุ:
1. เอาต์พุต PD: 100W; อินพุต: 65W
2. หน้าจอสว่างเป็นเวลาหนึ่งนาทีเมื่อเริ่มต้นเมนบอร์ดระหว่างเอาต์พุต / อินพุตจากนั้นจะหรี่ลงโดยอัตโนมัติในขณะที่รักษาสถานะการทำงาน
คำแนะนำในการประกอบ:
1. เมื่อได้รับเมนบอร์ดให้เชื่อมต่อสายชาร์จก่อนเพื่อทำการทดสอบอินพุต สังเกตสถานะการแสดงผลและยืนยันหน้าจอที่ส่องสว่างก่อนดำเนินการบัดกรี
2. สำหรับการใช้งานปกติต้องบัดกรีสายแบตเตอรี่โดยตรง การเชื่อมต่อผ่านทางสายบิดคลิปจระเข้หรือคลิปสปริงอาจทำให้แหล่งจ่ายไฟไม่เพียงพอส่งผลต่อการชาร์จ / คายประจุ ตรวจสอบให้แน่ใจว่ามีฉนวนกันความร้อนที่เหมาะสมสำหรับขั้วแบตเตอรี่เพื่อป้องกันการสัมผัสกับเมนบอร์ดโดยไม่ได้ตั้งใจระหว่างการใช้งานซึ่งอาจทำให้เกิดความเสียหาย
3. เชื่อมต่อขั้วบวกของแบตเตอรี่เข้ากับพิน B + บนเมนบอร์ดและขั้วลบเข้ากับพิน B- อย่าย้อนกลับขั้วเนื่องจากจะทำให้เมนบอร์ดไหม้ เครื่องหมายการเผาไหม้บน IC แสดงว่าการเชื่อมต่อย้อนกลับหรือสัมผัสโดยไม่ได้ตั้งใจ
4. ใช้แบตเตอรี่ลิเธียมภายนอกเท่านั้น แบตเตอรี่ลิเธียมเหล็กฟอสเฟตเข้ากันไม่ได้ บัดกรีแบตเตอรี่ในการกำหนดค่า 4 ชุดเป็นแผงป้องกันก่อนเชื่อมต่อกับเมนบอร์ด หมายถึงแผนภาพโดยละเอียดสำหรับวิธีการบัดกรีที่เฉพาะเจาะจง.
คำแนะนำการใช้งาน: คำแนะนำการใช้งาน:
1. เกี่ยวกับการเปิดใช้งานการชาร์จอย่างรวดเร็วบนโทรศัพท์: โปรโตคอลการชาร์จเร็วของโทรศัพท์ถูกจัดหมวดหมู่เป็นสาธารณะหรือเป็นกรรมสิทธิ์ เมนบอร์ดนี้ใช้ชิปชาร์จเร็วอัจฉริยะที่เข้ากันได้กับโปรโตคอลชาร์จเร็วสาธารณะกระแสหลักรองรับการชาร์จอย่างรวดเร็วสำหรับโทรศัพท์ยี่ห้อต่างๆ ตรวจสอบความเข้ากันได้ของโทรศัพท์ของคุณกับโปรโตคอลสาธารณะเพื่อให้แน่ใจว่าสามารถชาร์จได้อย่างรวดเร็วตรวจสอบความเข้ากันได้ของโทรศัพท์ของคุณกับโปรโตคอลสาธารณะเพื่อให้แน่ใจว่าสามารถชาร์จได้อย่างรวดเร็ว
2. เกี่ยวกับการสร้างความร้อนในระหว่างการชาร์จไฟ: เมื่อแบตสำรองทำงานกระแสจะไหลผ่านเมนบอร์ดและชิปทำให้เกิดการสูญเสียการแปลงพลังงาน สิ่งเหล่านี้สูญเสียไปเป็นความร้อน พลังงานที่สูงขึ้นในระหว่างการชาร์จอย่างรวดเร็วส่งผลให้เกิดความร้อนที่เห็นได้ชัดมากขึ้นซึ่งเป็นปรากฏการณ์ทางกายภาพปกติ
3. การแสดงระดับแบตเตอรี่อาจไม่ถูกต้องทันทีหลังจากเชื่อมต่อแบตเตอรี่ เครื่องวัดแบตเตอรี่รองรับการเรียนรู้ความจุของแบตเตอรี่ด้วยตนเองและจะทำงานได้ตามปกติหลังจากรอบการชาร์จ / การคายประจุหลายครั้ง
แพคเกจรวม:
โมดูลโมดูล x22 โมดูลโมดูลโมดูล x22 แบบ
