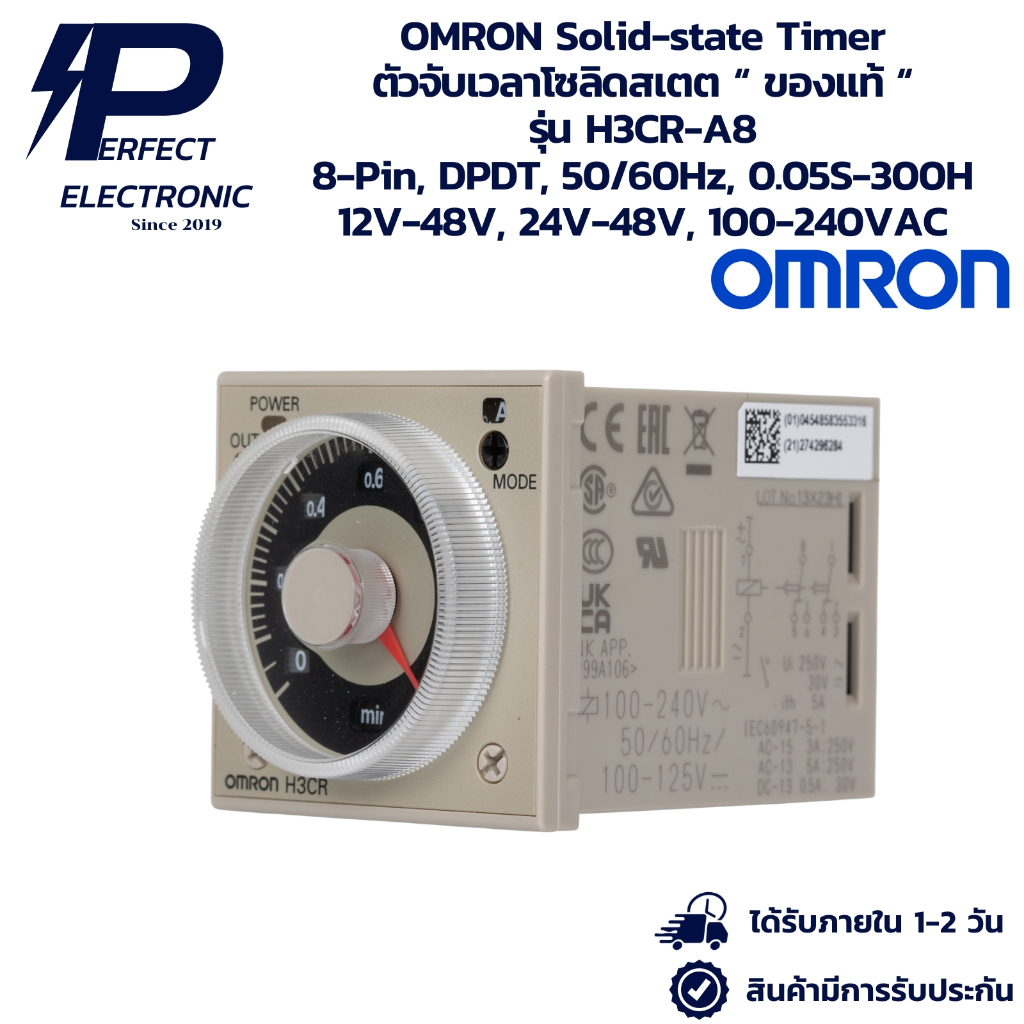

H3CR-A8 OMRON Solid-state Timer ตัวจับเวลาโซลิดสเตต " ของแท้ " 8-Pin, DPDT, 50/60Hz, 0.05S-300H 12V, 24V, 100-240VAC
4.8
ขายแล้ว 1 ชิ้น
฿2,550
Rvada ตรวจสอบราคา
สินค้านี้มีประวัติขายน้อย (1 ชิ้น) โปรดพิจารณาข้อมูลร้านค้าประกอบ
Perfect Electronic
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
H3CR-A8 OMRON Solid-state Timer ตัวจับเวลาโซลิดสเตต " ของแท้ " 8-Pin, DPDT, 50/60Hz, 0.05S-300H 12V-48V, 24V-48V, 100-240VAC(รับประกันสินค้า 1 ปีเต็ม) มีสินค้าพร้อมจัดส่ง
1. ข้อมูลทั่วไป
รุ่นสินค้า: H3CR-A8
แบรนด์: OMRON (ออมรอน)
ประเภทอุปกรณ์: โซลิดสเตตไทม์เมอร์ (Solid-state Multi-functional Timer)
รูปแบบการติดตั้ง: ติดตั้งบนราง DIN Rail หรือหน้าตู้คอนโทรล (ผ่านซ็อกเก็ตขาเกลือก)
ฐานขั้วต่อ: แบบ 8 ขา (8-Pin Round Socket / รุ่นซ็อกเก็ตที่แนะนำ: PF083A)
ขนาดตัวเรือน: มาตรฐาน DIN 48 x 48 มิลลิเมตร
2. คุณสมบัติทางไฟฟ้า
แรงดันไฟเลี้ยง (ตัวเลือกยอดนิยม): 100 ถึง 240 VAC (50/60 Hz) / 100 ถึง 125 VDC
หน้าสัมผัสเอาต์พุต: DPDT (2 Changeover Contacts) หน้าสัมผัสจำกัดเวลา
พิกัดการทนกระแส (Contact Rating): สูงสุด 5 แอมป์ (A) ที่แรงดัน 250 VAC หรือ 30 VDC (โหลดความต้านทาน Resistive Load)
ความแม่นยำ (Accuracy): ผิดพลาดสูงสุดไม่เกิน ±0.2% Full Scale
3. การตั้งเวลาและโหมดการทำงาน
ช่วงการตั้งเวลากว้าง (Time Range): ตั้งได้ตั้งแต่ 0.05 วินาที ถึง 300 ชั่วโมง (ปรับเลือกหน่วยเวลาได้: sec, min, hrs, 10h)
ฟังก์ชั่นโหมดการทำงาน (5 Multi-modes - ทำงานทันทีเมื่อจ่ายไฟ):
A: ON-delay (หน่วงเวลาเปิด)
B: Flicker OFF start (หน่วงเวลาปิดสลับเปิด)
B2: Flicker ON start (หน่วงเวลาเปิดสลับปิด)
E: Interval (หน่วงเวลาช่วงสัญญาณ)
J: One-shot output (เอาต์พุตทำงานครั้งเดียวช่วงสั้น)
4. สภาพแวดล้อมและความปลอดภัย
อุณหภูมิใช้งาน: -10 ถึง +55 องศาเซลเซียส
ระดับการป้องกัน: IP40 (เฉพาะบริเวณหน้าปัด)
มาตรฐานรับรอง: UL508, CSA, CE, NK, Lloyds
การถอดรหัสรุ่นสินค้า (H3CR-A8)
H3CR: ชื่อซีรีส์หลักของกลุ่มสินค้าอนาล็อกไทม์เมอร์มาตรฐานจาก OMRON
A: เป็นรุ่นมัลติฟังก์ชั่น ปรับเปลี่ยนโหมดการทำงานได้หลากหลาย
8: บ่งบอกว่าเป็นรุ่น ชนิด 8 ขา (8-Pin) ซึ่งจะทำงานแบบ Power Supply Start (เริ่มนับเวลาทันทีเมื่อมีไฟเลี้ยงเข้าคอยล์)
(ข้อแตกต่าง: หากเป็นรุ่น H3CR-A ไม่มีเลข 8 จะเป็นรุ่น 11 ขา ซึ่งต้องใช้สัญญาณสวิตช์ภายนอกในการเริ่มนับเวลา)
