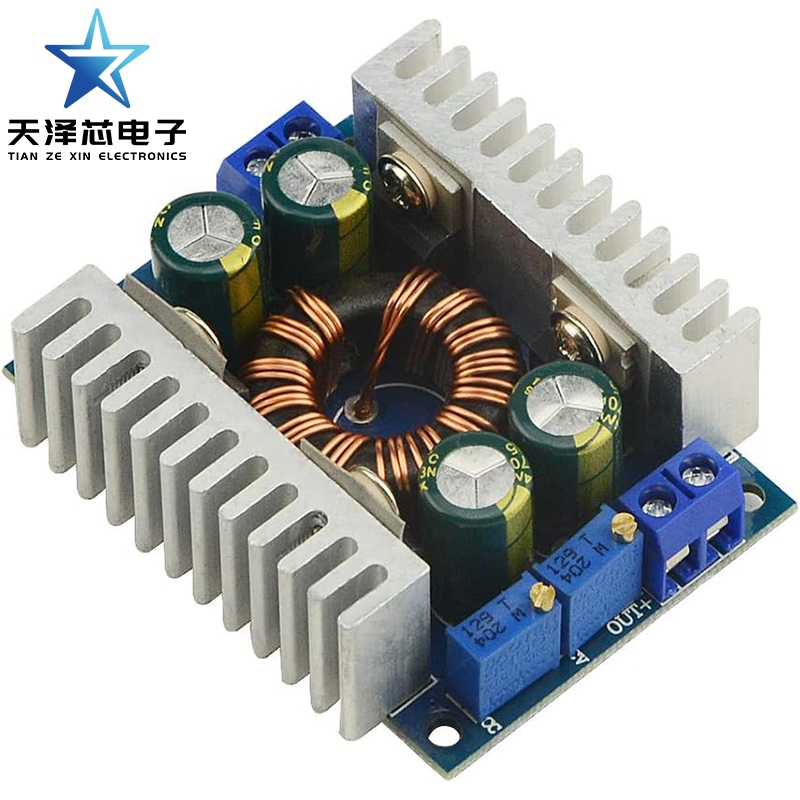

8a DC-DC High-Power Buck Boost Converter โมดูลปรับตัวควบคุมแรงดันไฟฟ้า DC5-30V ถึง 1.25-30V โมดูลจ่ายไฟพร้อมวงจรป้องกัน
5.0
ขายแล้ว 1 ชิ้น
฿172
Rvada ตรวจสอบราคา
สินค้านี้มีประวัติขายน้อย (1 ชิ้น) โปรดพิจารณาข้อมูลร้านค้าประกอบ
ราคานี้อยู่ที่ประมาณ 40% ของราคาเฉลี่ยสินค้าหมวดเดียวกัน (เทียบจากฐานข้อมูลกว่า 1.5 ล้านรายการ)
easternstor.com.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
นักเรียนที่รักครูผู้ค้าโรงงานผู้ที่ชื่นชอบอิเล็กทรอนิกส์โปรดมาที่ร้านของเราเพื่อซื้อจำนวนมาก กรุณาติดต่อฝ่ายบริการลูกค้าสำหรับราคาขายส่ง ขอบคุณสำหรับการสนับสนุนของคุณ.
ข้อมูลเบื้องต้นเกี่ยวกับเทคโนโลยีการแก้ไขแบบซิงโครนัส:
การแก้ไขแบบซิงโครนัสเป็นเทคโนโลยีใหม่ที่ใช้ MOSFET กำลังไฟโดยเฉพาะที่มีความต้านทานต่อการเปิดต่ำมากเพื่อแทนที่ไดโอดวงจรเรียงกระแสเพื่อลดการสูญเสียการแก้ไข มันสามารถปรับปรุงประสิทธิภาพของตัวแปลง DC / DC / DC ได้อย่างมากและไม่มีแรงดันไฟฟ้าโซนตายที่เกิดจากแรงดันไฟฟ้ากั้น Schottky พาวเวอร์มอสเฟ็ต () เป็นอุปกรณ์ไฟฟ้าที่ควบคุมแรงดันไฟฟ้า, และลักษณะของโวลต์แอมแปร์เป็นเชิงเส้นเมื่อเปิดเครื่อง. เมื่อใช้ MOSFET เป็นวงจรเรียงกระแสแรงดันไฟฟ้าของประตูจะต้องซิงโครไนซ์กับระยะของแรงดันไฟฟ้าที่ปรับแต่งเพื่อให้ฟังก์ชันการแก้ไขเสร็จสมบูรณ์จึงเรียกว่าการแก้ไขแบบซิงโครนัส เทคโนโลยีการแก้ไขแบบซิงโครนัสช่วยลดการสูญเสียการแก้ไขที่ปลายเอาต์พุตของแหล่งจ่ายไฟแบบสวิทช์ได้อย่างมากซึ่งจะช่วยเพิ่มประสิทธิภาพการแปลงและลดการสร้างความร้อนของแหล่งจ่ายไฟเอง
พารามิเตอร์โมดูลโมดูลโมดูล:
คุณสมบัติของโมดูล: การแก้ไขแบบซิงโครนัสแบบไม่แยกโมดูลเพิ่มบั๊กอัตโนมัติ
แรงดันไฟฟ้าอินพุต: DC5-30V
อินพุตปัจจุบัน: 8A (สูงสุด) สูงสุด 10A (ทำงานในระยะยาวภายใน 6A)
กระแสไฟฟ้าทำงานคงที่: 4mA (จะมีข้อผิดพลาดเมื่อแรงดันไฟฟ้าที่ใช้งานได้แตกต่างกัน)
แรงดันขาออก: 1.25-30V ปรับได้ต่อเนื่อง
กระแสไฟขาออก: 10A (สูงสุด) (การกระจายความร้อนตามธรรมชาติในระยะยาวภายใน 5A โปรดลดคะแนนเมื่อเอาต์พุตแรงดันไฟฟ้าสูง)
ช่วงกระแสคงที่ของเอาต์พุต: 0.2-10A
อุณหภูมิในการทำงาน: -40 ~ + 85 องศาอุณหภูมิในการทำงาน: -40 ~ + 85 องศา
ความถี่ในการทำงาน: 150KHz
ประสิทธิภาพการแปลง: โดยทั่วไป 91% (12V ถึง 12V5A) สูง 93% สูง 93%
การป้องกันกระแสเกิน: ใช่
การป้องกันไฟฟ้าลัดวงจร: ใช่ (การป้องกันที่ จำกัด ปัจจุบัน)
การป้องกันอุณหภูมิเกิน: ใช่ (แรงดันไฟฟ้าขาออกจะลดลงโดยอัตโนมัติหลังจากอุณหภูมิสูงเกินไป)
การป้องกันการเชื่อมต่อย้อนกลับอินพุตอินพุตอินพุต: ไม่ (โปรดใส่ไดโอดในซีรีส์กับอินพุตหากจำเป็น)
การป้องกันการชาร์จแบบย้อนกลับของเอาต์พุต: ใช่ไม่จำเป็นต้องใช้ไดโอดชาร์จย้อนกลับสำหรับการชาร์จ
วิธีการเดินสายไฟ: เอาต์พุตบล็อกขั้ว (IN is input, OUT is output)
ขนาดโมดูลโมดูล: 60 มม. * 53 มม. * 22 มม. (ความยาวความกว้างและความสูง)
ช่วงการใช้งาน:
โมดูลนี้สามารถใช้ในพื้นที่ที่ความผันผวนของแรงดันไฟฟ้าอินพุตมีขนาดค่อนข้างใหญ่และความต้องการเอาต์พุตค่อนข้างเสถียร ตัวอย่างเช่น:
1. แบตเตอรี่ 12V (10-14V) ทำให้เอาต์พุต 12V คงที่เพื่อจ่ายไฟให้กับอุปกรณ์ 12V แบตเตอรี่ 24V ทำให้เอาต์พุต 24V คงที่ สามารถใช้เป็นแหล่งจ่ายไฟสำหรับยานพาหนะ
2. ระบบป้องกันแรงดันไฟฟ้าของแผงโซลาร์เซลล์ความผันผวนของแรงดันไฟฟ้าของแผงโซลาร์เซลล์ค่อนข้างใหญ่โมดูลนี้สามารถทำให้เอาต์พุตคงที่จ่ายไฟให้กับอุปกรณ์หรือชาร์จแบตเตอรี่
3. ไดรฟ์หลอดไฟ LED กำลังสูงพร้อมไดรฟ์กระแสคงที่เช่นแบตเตอรี่ 12V ขับเคลื่อนหลอด LED 4 สาย ในขณะนี้แรงดันไฟฟ้าของ LED และแบตเตอรี่ไม่แตกต่างกันมากนัก
วิธีการปรับกระแสไฟขาออก:
1. ปรับโพเทนชิออมิเตอร์ CV และตั้งค่าแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการตามความต้องการโหลดของคุณ
2. ตั้งค่าโพเทนชิออมิเตอร์ CC ทวนเข็มนาฬิกาประมาณ 30 รอบ (นั่นคือตั้งค่ากระแสไฟขาออกเป็นขั้นต่ำ) เชื่อมต่อ LED และปรับโพเทนชิออมิเตอร์ CC ให้เป็นกระแสที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่ให้ปล่อยแบตเตอรี่จากนั้นเชื่อมต่อกับเอาต์พุตและปรับ CC เป็นกระแสไฟฟ้าที่คุณต้องการ เมื่อใช้สำหรับชาร์จคุณต้องใช้แบตเตอรี่แบบดีสชาร์จเพื่อปรับให้ถูกต้องเนื่องจากยิ่งแบตเตอรี่เหลือกำลังไฟมากเท่าไหร่กระแสไฟก็จะยิ่งเล็กลงเท่านั้น) กรุณาอย่าใช้วิธีลัดวงจรเพื่อปรับกระแสไฟฟ้า โครงสร้างวงจรของโมดูลไม่สามารถปรับได้ด้วยวิธีการลัดวงจร
ข้อมูลเบื้องต้นเกี่ยวกับเทคโนโลยีการแก้ไขแบบซิงโครนัส:
การแก้ไขแบบซิงโครนัสเป็นเทคโนโลยีใหม่ที่ใช้ MOSFET กำลังไฟโดยเฉพาะที่มีความต้านทานต่อการเปิดต่ำมากเพื่อแทนที่ไดโอดวงจรเรียงกระแสเพื่อลดการสูญเสียการแก้ไข มันสามารถปรับปรุงประสิทธิภาพของตัวแปลง DC / DC / DC ได้อย่างมากและไม่มีแรงดันไฟฟ้าโซนตายที่เกิดจากแรงดันไฟฟ้ากั้น Schottky พาวเวอร์มอสเฟ็ต () เป็นอุปกรณ์ไฟฟ้าที่ควบคุมแรงดันไฟฟ้า, และลักษณะของโวลต์แอมแปร์เป็นเชิงเส้นเมื่อเปิดเครื่อง. เมื่อใช้ MOSFET เป็นวงจรเรียงกระแสแรงดันไฟฟ้าของประตูจะต้องซิงโครไนซ์กับระยะของแรงดันไฟฟ้าที่ปรับแต่งเพื่อให้ฟังก์ชันการแก้ไขเสร็จสมบูรณ์จึงเรียกว่าการแก้ไขแบบซิงโครนัส เทคโนโลยีการแก้ไขแบบซิงโครนัสช่วยลดการสูญเสียการแก้ไขที่ปลายเอาต์พุตของแหล่งจ่ายไฟแบบสวิทช์ได้อย่างมากซึ่งจะช่วยเพิ่มประสิทธิภาพการแปลงและลดการสร้างความร้อนของแหล่งจ่ายไฟเอง
พารามิเตอร์โมดูลโมดูลโมดูล:
คุณสมบัติของโมดูล: การแก้ไขแบบซิงโครนัสแบบไม่แยกโมดูลเพิ่มบั๊กอัตโนมัติ
แรงดันไฟฟ้าอินพุต: DC5-30V
อินพุตปัจจุบัน: 8A (สูงสุด) สูงสุด 10A (ทำงานในระยะยาวภายใน 6A)
กระแสไฟฟ้าทำงานคงที่: 4mA (จะมีข้อผิดพลาดเมื่อแรงดันไฟฟ้าที่ใช้งานได้แตกต่างกัน)
แรงดันขาออก: 1.25-30V ปรับได้ต่อเนื่อง
กระแสไฟขาออก: 10A (สูงสุด) (การกระจายความร้อนตามธรรมชาติในระยะยาวภายใน 5A โปรดลดคะแนนเมื่อเอาต์พุตแรงดันไฟฟ้าสูง)
ช่วงกระแสคงที่ของเอาต์พุต: 0.2-10A
อุณหภูมิในการทำงาน: -40 ~ + 85 องศาอุณหภูมิในการทำงาน: -40 ~ + 85 องศา
ความถี่ในการทำงาน: 150KHz
ประสิทธิภาพการแปลง: โดยทั่วไป 91% (12V ถึง 12V5A) สูง 93% สูง 93%
การป้องกันกระแสเกิน: ใช่
การป้องกันไฟฟ้าลัดวงจร: ใช่ (การป้องกันที่ จำกัด ปัจจุบัน)
การป้องกันอุณหภูมิเกิน: ใช่ (แรงดันไฟฟ้าขาออกจะลดลงโดยอัตโนมัติหลังจากอุณหภูมิสูงเกินไป)
การป้องกันการเชื่อมต่อย้อนกลับอินพุตอินพุตอินพุต: ไม่ (โปรดใส่ไดโอดในซีรีส์กับอินพุตหากจำเป็น)
การป้องกันการชาร์จแบบย้อนกลับของเอาต์พุต: ใช่ไม่จำเป็นต้องใช้ไดโอดชาร์จย้อนกลับสำหรับการชาร์จ
วิธีการเดินสายไฟ: เอาต์พุตบล็อกขั้ว (IN is input, OUT is output)
ขนาดโมดูลโมดูล: 60 มม. * 53 มม. * 22 มม. (ความยาวความกว้างและความสูง)
ช่วงการใช้งาน:
โมดูลนี้สามารถใช้ในพื้นที่ที่ความผันผวนของแรงดันไฟฟ้าอินพุตมีขนาดค่อนข้างใหญ่และความต้องการเอาต์พุตค่อนข้างเสถียร ตัวอย่างเช่น:
1. แบตเตอรี่ 12V (10-14V) ทำให้เอาต์พุต 12V คงที่เพื่อจ่ายไฟให้กับอุปกรณ์ 12V แบตเตอรี่ 24V ทำให้เอาต์พุต 24V คงที่ สามารถใช้เป็นแหล่งจ่ายไฟสำหรับยานพาหนะ
2. ระบบป้องกันแรงดันไฟฟ้าของแผงโซลาร์เซลล์ความผันผวนของแรงดันไฟฟ้าของแผงโซลาร์เซลล์ค่อนข้างใหญ่โมดูลนี้สามารถทำให้เอาต์พุตคงที่จ่ายไฟให้กับอุปกรณ์หรือชาร์จแบตเตอรี่
3. ไดรฟ์หลอดไฟ LED กำลังสูงพร้อมไดรฟ์กระแสคงที่เช่นแบตเตอรี่ 12V ขับเคลื่อนหลอด LED 4 สาย ในขณะนี้แรงดันไฟฟ้าของ LED และแบตเตอรี่ไม่แตกต่างกันมากนัก
วิธีการปรับกระแสไฟขาออก:
1. ปรับโพเทนชิออมิเตอร์ CV และตั้งค่าแรงดันขาออกเป็นค่าแรงดันไฟฟ้าที่คุณต้องการตามความต้องการโหลดของคุณ
2. ตั้งค่าโพเทนชิออมิเตอร์ CC ทวนเข็มนาฬิกาประมาณ 30 รอบ (นั่นคือตั้งค่ากระแสไฟขาออกเป็นขั้นต่ำ) เชื่อมต่อ LED และปรับโพเทนชิออมิเตอร์ CC ให้เป็นกระแสที่คุณต้องการ สำหรับการชาร์จแบตเตอรี่ให้ปล่อยแบตเตอรี่จากนั้นเชื่อมต่อกับเอาต์พุตและปรับ CC เป็นกระแสไฟฟ้าที่คุณต้องการ เมื่อใช้สำหรับชาร์จคุณต้องใช้แบตเตอรี่แบบดีสชาร์จเพื่อปรับให้ถูกต้องเนื่องจากยิ่งแบตเตอรี่เหลือกำลังไฟมากเท่าไหร่กระแสไฟก็จะยิ่งเล็กลงเท่านั้น) กรุณาอย่าใช้วิธีลัดวงจรเพื่อปรับกระแสไฟฟ้า โครงสร้างวงจรของโมดูลไม่สามารถปรับได้ด้วยวิธีการลัดวงจร
