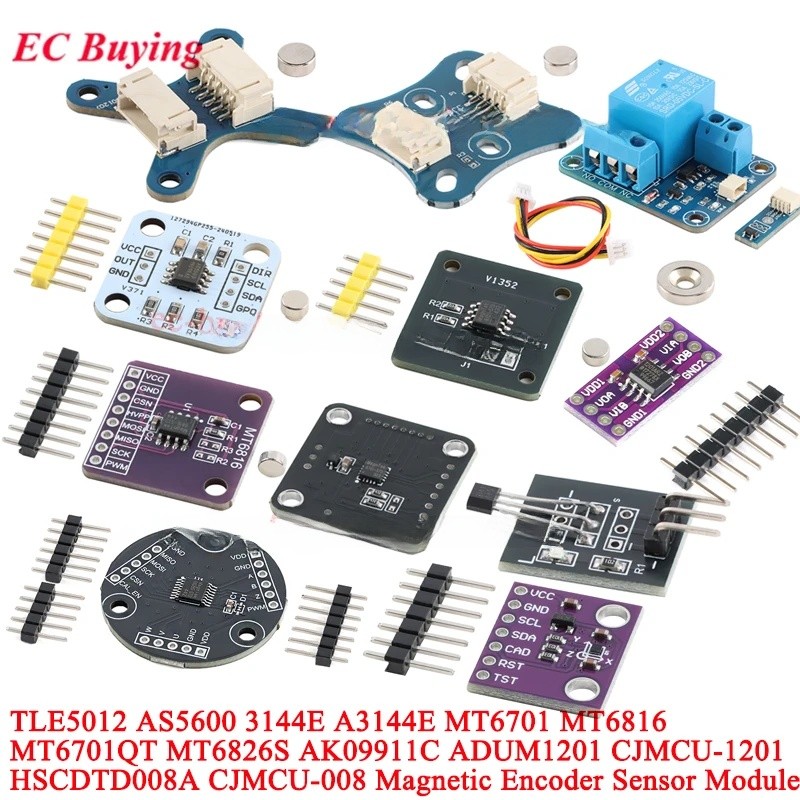

5 ชิ้น/1 ชิ้น AS5600 แม่เหล็ก Encoder โมดูล TLE5012 MT6701 MT6816 MT6826S AK09911C 3144E Hall Sensor Induction ควบคุมสวิทช์ประตู

เม้าส์ MT6701

ขึ้นอยู่กับเทคโนโลยี Hall ที่แตกต่างกันการวัดมุมสัมบูรณ์ตั้งแต่ 0 ถึง 360 มีให้
แรงดันไฟฟ้าที่ใช้งานได้ - - แรงดันไฟฟ้า 3.3~5.0V, อุณหภูมิในการทำงาน -40℃~125℃
ค่าเบี่ยงเบนเชิงเส้นทั่วไป <± 1, <± 1.5 ในช่วงอุณหภูมิทั้งหมด
- ความล่าช้าของระบบต่ำถึง 5us และสามารถรองรับความเร็วได้ถึง 55,000 รอบต่อนาที
อินเทอร์เฟซ I2C / SSI - ให้อินเทอร์เฟซ I2C / SSI เพื่ออ่านข้อมูลมุม 14 บิตภายในชิป
ABZ เอาต์พุตเพิ่มขึ้น - เอาต์พุตเพิ่มขึ้น ABZ รองรับความละเอียด 1 ถึง 1024 บรรทัด
UVW รองรับขั้วใด ๆ ตั้งแต่ 1 ถึง 16 - เอาต์พุตเพิ่มขึ้น UVW รองรับขั้วใด ๆ ตั้งแต่ 1 ถึง 16
ให้เอาต์พุต PWM 12 บิตหรือเอาต์พุตอะนาล็อก (DAC 12 บิต)
เอาต์พุตการตรวจจับแบบกดโดยเฉพาะ (การตรวจจับการเปลี่ยนแปลงระยะห่างของแม่เหล็กและชิป) สำหรับการใช้งานปุ่มชิปเดียว
- EEPROM ในตัว> การเขียนโปรแกรมซ้ำ 1000 ครั้ง




คุณสมบัติของสินค้า.
1. อินเทอร์เฟซ SPI สามสายอัตราการสื่อสารสูงสุด 8Mbit / S
2. โหมดเอาต์พุตสัญญาณหลายมุม: SPI, PWM, lIF, HSM, SPC
3. รองรับแรงดันไฟฟ้า 3.3V และ 5V รองรับอินเทอร์เฟซ PH2.0 5 พิน
4.เข้ากันได้กับขายึดมอเตอร์ 2212
5. โมดูลเข้ารหัสแม่เหล็ก TLE5012 ใช้ชิปเซ็นเซอร์มุมเหนี่ยวนำแม่เหล็กความแม่นยำสูง 15 บิตซึ่งสามารถส่งสัญญาณมุมเอาต์พุตผ่านบัส SPI, PWM, 1IF, Hall ฯลฯ


พารามิเตอร์ผลิตภัณฑ์ผลิตภัณฑ์ของผลิตภัณฑ์
แรงดันไฟฟ้า: รองรับแรงดันไฟฟ้า 3.3V และ 5V
อินเทอร์เฟซ: PH2.0 5pin
ใช้กับเครื่องรุ่น 2212 ใช้ร่วมกับมอเตอร์ไขว้ 2212
โหมดเอาต์พุตสัญญาณ: SPI, PWM, lIF, HSM, SPC
แนวทแยง 34 มม. เหมาะสำหรับขายึดมอเตอร์ 2212


คำแนะนำสำหรับการใช้งาน
P1 P1 เป็นรถบัส SPI สามสาย
P2 สำหรับ PWM, IIF และเอาต์พุตสัญญาณอื่น ๆ
สาย DATA ของชิปจำเป็นต้องส่งข้อมูลรวมทั้งรับข้อมูลดังนั้นขอแนะนำให้ใช้ซอฟต์แวร์เพื่อจำลองเวลา SPI





อ้างอิงจากเทคโนโลยีแม่เหล็กแรงโน้มถ่วง AMR ขั้นสูงซึ่งให้การตรวจจับตำแหน่งมุม 0-360 องศาสัมบูรณ์
ความละเอียดข้อมูล 14 บิต
รองรับความเร็วสูงถึง 25,000 รอบต่อนาที
เวลาแฝงของระบบสำหรับเอาต์พุตมุมคือ <2μs
อุณหภูมิ -40 องศาเซลเซียสถึง 125 องศาเซลเซียส ใช้สำหรับอุณหภูมิ -40 องศาเซลเซียสถึง 125 องศาเซลเซียส
รองรับ ABZ, UVW ที่เพิ่มขึ้น, PWM ที่แน่นอน และ SPI บัสเอาท์พุท
เอาต์พุต ABZ ที่เพิ่มขึ้นรองรับ 1 ถึง 1024 พัลส์ / ปฏิวัติพร้อมความละเอียดจำนวนเต็มที่ผู้ใช้ตั้งโปรแกรมได้
รังสียูวีดับเบิลยูวีดับเบิลยูเพิ่มจำนวนเสา รองรับ 1 ถึง 16 เสา และคู่เสาจำนวนเต็มที่ผู้ใช้ตั้งโปรแกรมได้



1. แรงดันไฟฟ้าที่ใช้งานได้: 5-24VDC

2. รูปแบบเอาต์พุต: รีเลย์เปิดหรือปิดตามปกติ 250VAC 10A / 30VDC 10A

3. องค์ประกอบห้องโถง: 3144E

4. หัววัดเซ็นเซอร์ขนาด: รูยึด 3 มม., หัววัดเซ็นเซอร์แผ่นเล็กรูยึด 2 มม













การใช้งานทั่วไป
สวิตช์แบบไม่สัมผัส
เครื่องจุดระเบิดรถยนต์
วงจรเบรค
การตรวจจับและควบคุมตำแหน่งและความเร็ว
อุปกรณ์เตือนความปลอดภัย
ระบบควบคุมสิ่งทอ




เหมาะสำหรับโทรศัพท์มือถือและอุปกรณ์พกพาอื่น ๆ สำหรับการนำทางในเมืองคนเดินเท้า
ฟังก์ชั่น:
อุปกรณ์วัดแม่เหล็กสามแกนเหมาะสำหรับการใช้งาน Beidou
ข้อมูลเครื่องวัดแม่เหล็กแปลงอนาล็อกเป็นดิจิตอลในตัว
ข้อมูล 14 บิตสำหรับองค์ประกอบแม่เหล็ก 3 แกนแต่ละชิ้น
ความไว: 0.6 μT / LSB (ทั่วไป
อินเทอร์เฟซซีเรียลอินเทอร์เฟซบัส I2C
โหมดมาตรฐานรวดเร็วและความเร็วสูง (2.5 MHz) เข้ากันได้กับข้อกำหนด Philips I2C รุ่น 2.1
โหมดการทำงานของโหมดการทำงาน
การวัดแบบต่อเนื่องการทดสอบตัวเองและการเข้าถึง ROM ของฟิวส์การปิดเครื่องการวัดครั้งเดียวการวัดแบบต่อเนื่องการทดสอบตัวเองและการเข้าถึง ROM ของฟิวส์
การเตรียมความพร้อมสำหรับข้อมูลการวัด? ข้อมูลการทำงานพร้อมใช้งาน
เซ็นเซอร์แม่เหล็กล้นฟังก์ชั่นการตรวจสอบการล้น
ออสซิลเลเตอร์นาฬิกาภายในในตัว

ไม่มีการสนับสนุนทางเทคนิค
วงจรรีเซ็ตเปิดเครื่องเปิดเครื่อง
แหล่งแม่เหล็กภายในสำหรับฟังก์ชันทดสอบตัวเอง







พารามิเตอร์ผลิตภัณฑ์:


ขนาด: ขนาด: 1 6 มม. * 1 8 มม


ช่วงสนามแม่เหล็กตรวจจับการตรวจจับ: หนึ่งแกน± 2.4mT, 3 แกน± 7.2mT


การบริโภคปัจจุบัน: 60 uA ประเภท 3 | ประเภท iA ของ iA สแตนด์บาย)


แรงดันไฟฟ้าของโมดูล: + 3.3V ถึง + 5V


ระดับการสื่อสาร: 3.3V


ความละเอียดเอาต์พุต: 0.15 UT / LSB


อินเทอร์เฟซการสื่อสาร: I2C (SCL SDA)


การวัดแบบไม่เป็นเชิงเส้น: ± 1.2mT




คำอธิบายพิน:



กำลังไฟ + กำลังไฟ +



GND: พลังงาน -



SCL นาฬิกา: รถบัสนาฬิกาของอินเทอร์เฟซ I2C



SDA: s บัสข้อมูลของอินเทอร์เฟซ I2C



เมื่อใช้เซ็นเซอร์ T1: ไม่มีการเชื่อมต่อเมื่อใช้เซ็นเซอร์



ขั้วต่อนี้เชื่อมต่อก
