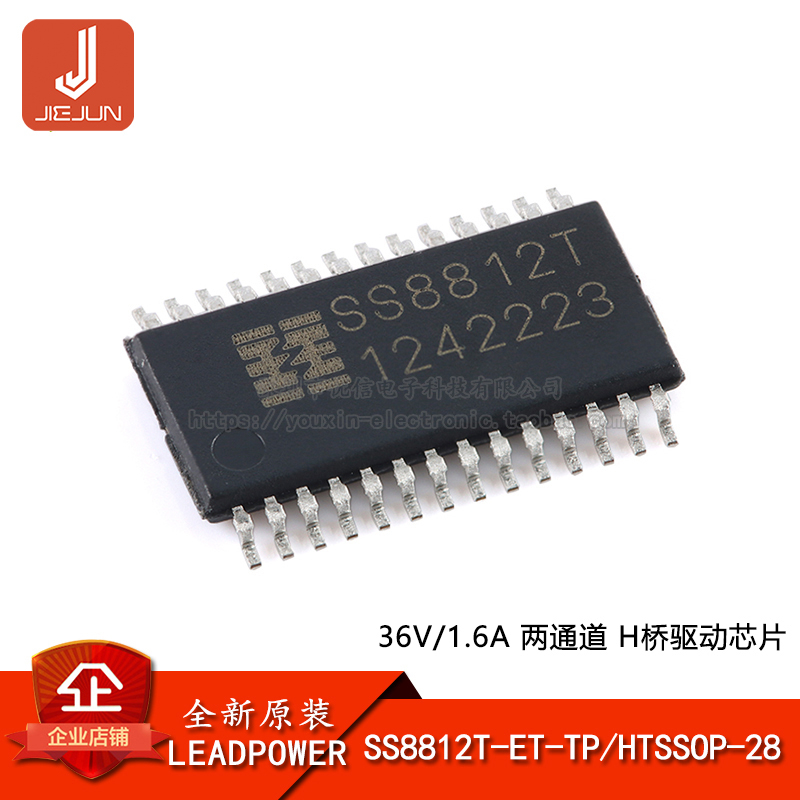

ชิปไดรเวอร์ IC SS8812T-ET-TP HTSSOP-28 36V1.6A
4.8
ขายแล้ว 2 ชิ้น
฿39
jiejun.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
ภาพรวมผลิตภัณฑ์
Ss8812t สำหรับเครื่องพิมพ์และแอปพลิเคชันรวมมอเตอร์อื่น ๆ
(ภายใต้สภาพความร้อนในการสอนที่เหมาะสมของ 24v และ Ta = 25C) สามารถขับเคลื่อนได้สองแบบ
ท่อเหนี่ยวนำหรือท่อเหนี่ยวนำอื่น ๆ. มอเตอร์สเต็ปเปอร์ Bipolar สามารถทำงานได้เต็มขั้นตอนแบ่งย่อย 2 ตัวแบ่งย่อย 4 ตัวหรือพร้อมซอฟต์แวร์เพื่อให้ได้สูงและละเอียด
ประเด็นสำคัญ.
โมดูลกำลังขับของสะพาน H-bridge แต่ละโมดูลเอาต์พุตของ sS8812T ใช้พลังงานจาก N
วงจรกระแสไฟฟ้าที่จำกัด. อินเทอร์เฟซการควบคุมดิจิตอลแบบขนานง่ายสามารถเลือกโหมดลดทอนเพื่อการลดทอนที่รวดเร็วการลดทอนช้าและการลดทอนแบบผสม
Ss8812t มีโหมดสลีปกำลังต่ำเพื่อปิด
ประเภทข้อมูลจะถูกใช้โดยการตั้งค่าพิน nSLEEP ฟังก์ชั่นปิดเครื่องภายในประกอบด้วยการป้องกันกระแสไฟฟ้าเกินการป้องกันไฟฟ้าลัดวงจรภายใต้การป้องกันล็อคแรงดันไฟฟ้าและการป้องกันอุณหภูมิเกิน
พิน nFAULT เป็นพินที่ผิดปกติของอุปกรณ์ป้องกันและให้พิน nFAULT พินเอาต์พุตที่ผิดพลาด
Ss8812t มีให้เลือกเป็นแผ่นรองเปลือย The sS8812T
แพ็คเกจ eTsSOP28 สามารถปรับปรุงประสิทธิภาพการกระจายความร้อนได้อย่างมีประสิทธิภาพและเป็นผลิตภัณฑ์ไร้สารตะกั่วกรอบพินโดยใช้การชุบ wuxi 100%
ลักษณะของมัน
ไดรเวอร์มอเตอร์ควบคุมกระแสสะพาน H-bridge คู่ช่องสัญญาณคู่ตัวขับมอเตอร์ควบคุมกระแสสะพาน H-bridge - มอเตอร์กระแสตรงแบบแปรงเดี่ยวหรือสองตัว - มอเตอร์กระแสตรงแบบแปรงหนึ่งขั้นตอน
อินเทอร์เฟซการควบคุม PWM ของ PWM
การควบคุมกระแสเป็นอุปกรณ์เสริมที่ความถี่คงที่
การควบคุมกระแส -2 บิตทรานซิสเตอร์เอฟเฟกต์เซมิคอนดักเตอร์เมทัลออกไซด์ (MOSFET) พร้อมกระแสไฟฟ้า 4 ขั้นตอนและความต้านทานต่ำ
24v, ตา = 25 "℃สามารถทำกระแสขับขี่ได้ 1.6A MAX, 1.6A MAX
ตา = 25° 720mq (ค่าปกติ HS + LS)
ช่วงแรงดันไฟฟ้าที่ใช้งานโหมดสลีปกระแสไฟต่ำ
แรงดันไฟฟ้าอ้างอิง 3.3V ในตัว
การป้องกันพื้นผิวด้วยแผ่นระบายความร้อน
การป้องกันกระแสไฟเกินหนึ่งครั้ง (OCP) ปิดความร้อนหนึ่งครั้ง (TSD) บล็อกแรงดันไฟฟ้าต่ำหนึ่งบล็อก (UVLo)
หมุดแสดงความผิดปกติของ A (nFAULT)
Ss8812t สำหรับเครื่องพิมพ์และแอปพลิเคชันรวมมอเตอร์อื่น ๆ
(ภายใต้สภาพความร้อนในการสอนที่เหมาะสมของ 24v และ Ta = 25C) สามารถขับเคลื่อนได้สองแบบ
ท่อเหนี่ยวนำหรือท่อเหนี่ยวนำอื่น ๆ. มอเตอร์สเต็ปเปอร์ Bipolar สามารถทำงานได้เต็มขั้นตอนแบ่งย่อย 2 ตัวแบ่งย่อย 4 ตัวหรือพร้อมซอฟต์แวร์เพื่อให้ได้สูงและละเอียด
ประเด็นสำคัญ.
โมดูลกำลังขับของสะพาน H-bridge แต่ละโมดูลเอาต์พุตของ sS8812T ใช้พลังงานจาก N
วงจรกระแสไฟฟ้าที่จำกัด. อินเทอร์เฟซการควบคุมดิจิตอลแบบขนานง่ายสามารถเลือกโหมดลดทอนเพื่อการลดทอนที่รวดเร็วการลดทอนช้าและการลดทอนแบบผสม
Ss8812t มีโหมดสลีปกำลังต่ำเพื่อปิด
ประเภทข้อมูลจะถูกใช้โดยการตั้งค่าพิน nSLEEP ฟังก์ชั่นปิดเครื่องภายในประกอบด้วยการป้องกันกระแสไฟฟ้าเกินการป้องกันไฟฟ้าลัดวงจรภายใต้การป้องกันล็อคแรงดันไฟฟ้าและการป้องกันอุณหภูมิเกิน
พิน nFAULT เป็นพินที่ผิดปกติของอุปกรณ์ป้องกันและให้พิน nFAULT พินเอาต์พุตที่ผิดพลาด
Ss8812t มีให้เลือกเป็นแผ่นรองเปลือย The sS8812T
แพ็คเกจ eTsSOP28 สามารถปรับปรุงประสิทธิภาพการกระจายความร้อนได้อย่างมีประสิทธิภาพและเป็นผลิตภัณฑ์ไร้สารตะกั่วกรอบพินโดยใช้การชุบ wuxi 100%
ลักษณะของมัน
ไดรเวอร์มอเตอร์ควบคุมกระแสสะพาน H-bridge คู่ช่องสัญญาณคู่ตัวขับมอเตอร์ควบคุมกระแสสะพาน H-bridge - มอเตอร์กระแสตรงแบบแปรงเดี่ยวหรือสองตัว - มอเตอร์กระแสตรงแบบแปรงหนึ่งขั้นตอน
อินเทอร์เฟซการควบคุม PWM ของ PWM
การควบคุมกระแสเป็นอุปกรณ์เสริมที่ความถี่คงที่
การควบคุมกระแส -2 บิตทรานซิสเตอร์เอฟเฟกต์เซมิคอนดักเตอร์เมทัลออกไซด์ (MOSFET) พร้อมกระแสไฟฟ้า 4 ขั้นตอนและความต้านทานต่ำ
24v, ตา = 25 "℃สามารถทำกระแสขับขี่ได้ 1.6A MAX, 1.6A MAX
ตา = 25° 720mq (ค่าปกติ HS + LS)
ช่วงแรงดันไฟฟ้าที่ใช้งานโหมดสลีปกระแสไฟต่ำ
แรงดันไฟฟ้าอ้างอิง 3.3V ในตัว
การป้องกันพื้นผิวด้วยแผ่นระบายความร้อน
การป้องกันกระแสไฟเกินหนึ่งครั้ง (OCP) ปิดความร้อนหนึ่งครั้ง (TSD) บล็อกแรงดันไฟฟ้าต่ำหนึ่งบล็อก (UVLo)
หมุดแสดงความผิดปกติของ A (nFAULT)
