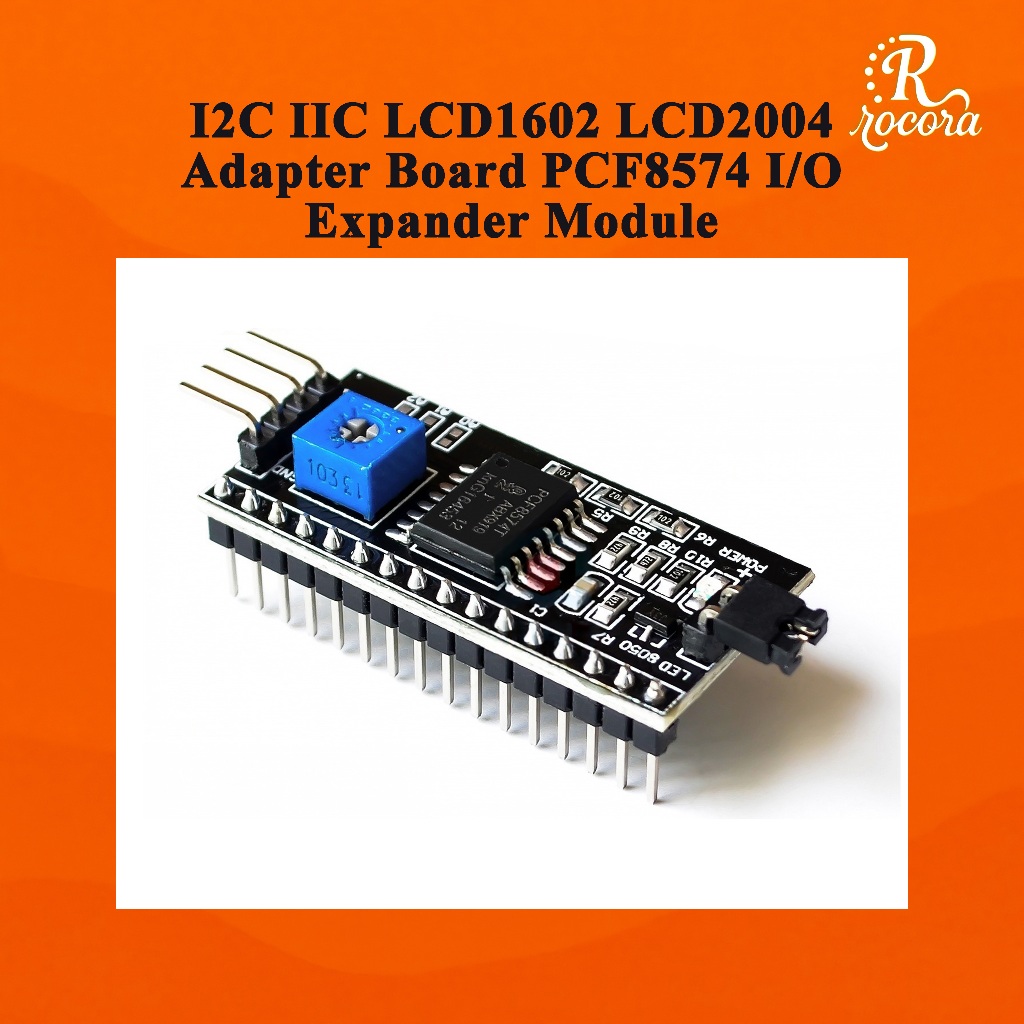

บอร์ดแปลง I2C IIC สำหรับจอ LCD1602 LCD2004 พร้อมชิป PCF8574 โมดูลขยายพอร์ต

ข้อมูลจำเพาะของข้อมูลจำเพาะ

ขนาด 41.5 × 19 × 15.3 มม

น้ำหนัก: 5 กรัม

พีซีบีสีดำ เป็น PCB ที่เหมาะแก่การพกพา

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 2.5V - 6V DC

โปรโตคอลที่รองรับ I2C / IIC

จอแสดงผลที่เข้ากันได้: LCD1602 อักขระ (อินเทอร์เฟซ I2C 4 พิน)

ที่อยู่ I2C: กำหนดค่าได้โดยจัมเปอร์ A0 / A1 / A2 (รองรับโมดูลเรียงซ้อนได้สูงสุด 8 โมดูล)

การควบคุมแบ็คไลท์ของจัมเปอร์: เลือกจัมเปอร์ได้ (ใส่จัมเปอร์ = เปิดไฟแบ็คไลท์, ถอดจัมเปอร์ = ปิดไฟแบ็คไลท์)

การปรับความคมชัด: ผ่านโพเทนชิออมิเตอร์สีน้ำเงินตามเข็มนาฬิกา = เพิ่มขึ้นทวนเข็มนาฬิกา = ลดลง (ติดตั้งด้านหน้าเพื่อความสะดวก)

คุณสมบัติพิเศษ:

แปลงอินเทอร์เฟซแบบขนาน LCD1602 แบบเดิม (ต้องใช้ 7 IO pins) เป็น I2C (ต้องใช้เพียง 2 พิน: SDA & SCL)

ประหยัด 5 IO พินบนบอร์ดไมโครคอนโทรลเลอร์ทิ้ง IO ไว้สำหรับเซ็นเซอร์รีเลย์การ์ด SD ฯลฯ

รองรับ Arduino, ESP32, ESP8266, STM32, Raspberry Pi, AVR และไมโครคอนโทรลเลอร์อื่น ๆ

ด้วยไลบรารี Arduino ที่มีให้ (LiquidCrystal_I2C, Wire) plug-and-play สำหรับโครงการ DIY และการเรียนรู้

รองรับการเชื่อมต่อ Cascade ที่รองรับ (สูงสุด 8 โมดูล) สำหรับโครงการหลายจอ LCD
