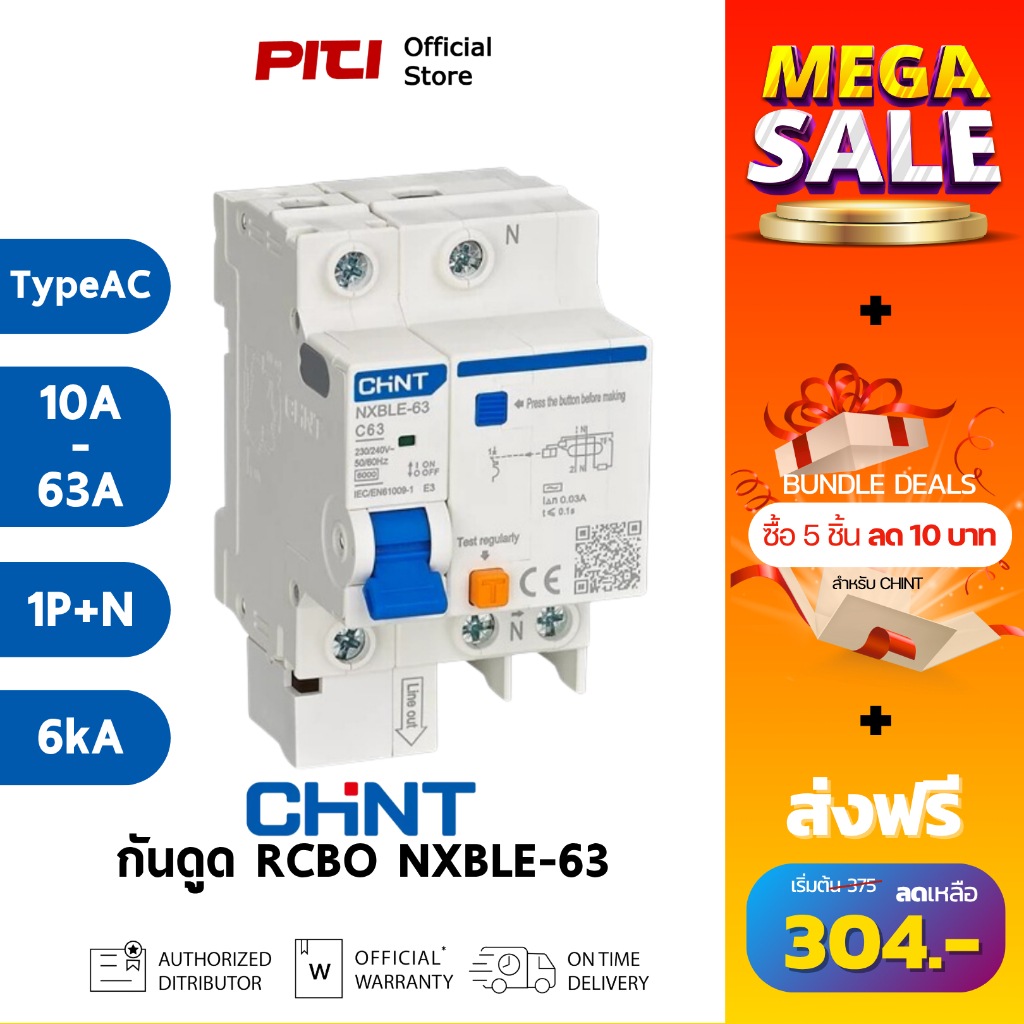

CHINT RCBO NXBLE-63 เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ความสามารถตัดทั้งสายไฟและนิวทรัล 1P+N เลือกกระแสได้ตั้งแต่ 10A–63A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 6kA เพียงพอสำหรับบ้านและอาคาร มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า, บ้านและออฟฟิศ

การทำงาน (Operating / Protection Principles)
✅ การป้องกัน ไฟรั่ว (RCD Function)
เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต

✅ การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function)
RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ
✔️ ป้องกันกระแสที่สูงเกินกำหนด (Overload)
✔️ ป้องกันกระแสลัดวงจร

ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation)
✅ ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง
✅ ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: AC 230V
✅ เลือกกระแสให้เหมาะกับโหลด
✅ ติดตั้งบนราง DIN-rail35 มม.
✅ ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์
🔌 ด้านเข้า (INPUT – ด้านบน)
▶ L (Line / Phase) : สายไฟจากแหล่งจ่าย
▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย
🔌 ด้านออก (OUTPUT – ด้านล่าง)
▶ L (Line) : ออกไปหาโหลด
▶ N (Neutral) : ออกไปหาโหลด
✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ

การใช้งานในระบบไฟฟ้า (Electrical Application)
✅ การเปิด–ปิดวงจร
▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร
▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร

การทดสอบระบบกันดูด (TEST Button)
บนตัว RCBO จะมีปุ่ม “TEST”
วิธีทดสอบ
▶ เปิด RCBO ให้อยู่ตำแหน่ง ON
▶ กดปุ่ม TEST
▶ เบรกเกอร์ต้อง ตัดลงทันที
✔️ ถ้าตัด = ระบบกันดูดทำงานปกติ
❌ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที

กรณี RCBO ตัดเอง (Trip)
RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง
⚡ ไฟรั่วเกิน 30mA
🔥 โหลดเกินพิกัด
💥 ไฟลัดวงจร
ขั้นตอนแก้ไข
▶ ปิด RCBO
▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ
▶ แก้ไขสาเหตุให้เรียบร้อย
▶ เปิด RCBO กลับมาใช้งาน

ข้อดีและจุดเด่นอุปกรณ์
⭐ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว
⭐ ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA
⭐ ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit
⭐ ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น
⭐ ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ
⭐ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย

ข้อควรระวัง / ข้อจำกัด
⚠️ ต้องต่อสาย L และ N ให้ครบและถูกขั้ว
⚠️ ห้ามใช้ Neutral ร่วมกับวงจรอื่น
⚠️ ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC
⚠️ ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด
⚠️ ควรทดสอบปุ่ม TEST เป็นประจำ

ขนาด (Dimensions)
✅ ความกว้าง (Width): 54 มม.
✅ ความสูง (Height): 95 มม.
✅ ความลึก/ความยาว (Depth/Length): 78 มม.
✅ น้ำหนัก (Weight) : 0.25 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : CHINT RCBO NXBLE-63
✅ จำนวนโพล (Poles) : 1P+N (ตัดทั้งสายไฟและนิวทรัล)
✅ ความสามารถตัดลัดวงจร (Icn) : 6kA @ 230V AC รองรับ fault current สูงพอสำหรับวงจรย่อยทั่วไป
✅ ช่วงกระแสพิกัด (In) : 10A-63A (ขึ้นกับโหลดที่ใช้)
✅ ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป
✅ แรงดันพิกัด (Rated Voltage) : 230 V AC
✅ วิธีติดตั้ง : ราง DIN Rail 35 มม

⚡ การต่อระบบทั่วไป (Wiring Integration)
แหล่งจ่าย
│
[ Main Switch / MCCB ]
│
├── L ─────┐
│ │
└── N ──┐ │
│ │
┌──▼──▼──┐
│ RCBO │ NXBLE-63 1P+N
└──▲──▲──┘
│ │
L ออก ──┘ └── N ออก
│
[ LOAD ]
│
Earth ───────► Earth Busbar

⚡ จุดต่อสายของ RCBO (สำคัญมาก)
🔹 ด้านเข้า (INPUT – ด้านบน)
▶ L (Line/Phase) : สายเฟสจากเมนสวิตช์หรือ MCB เมน
▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย (ต้องผ่าน RCBO)
🔹 ด้านออก (OUTPUT – ด้านล่าง)
▶ L (Line) : ไปยังโหลด (ปลั๊ก/เครื่องใช้ไฟฟ้า)
▶ N (Neutral) : ไปยังโหลด เฉพาะวงจรนี้เท่านั้น

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices)
⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต
⚙️ ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง
⚙️ Terminal Block / Busbar Bar (ชุดรางเชื่อมไฟ) เพื่อจัดระเบียบการเดินสายไฟในตู้
⚙️ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร
⚙️ MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว
⚙️ RCD Tester สำหรับทดสอบความปลอดภัยของระบบ

สรุป
🔌 CHINT NXBLE-63 1P+N 30mA Type AC 6kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย
