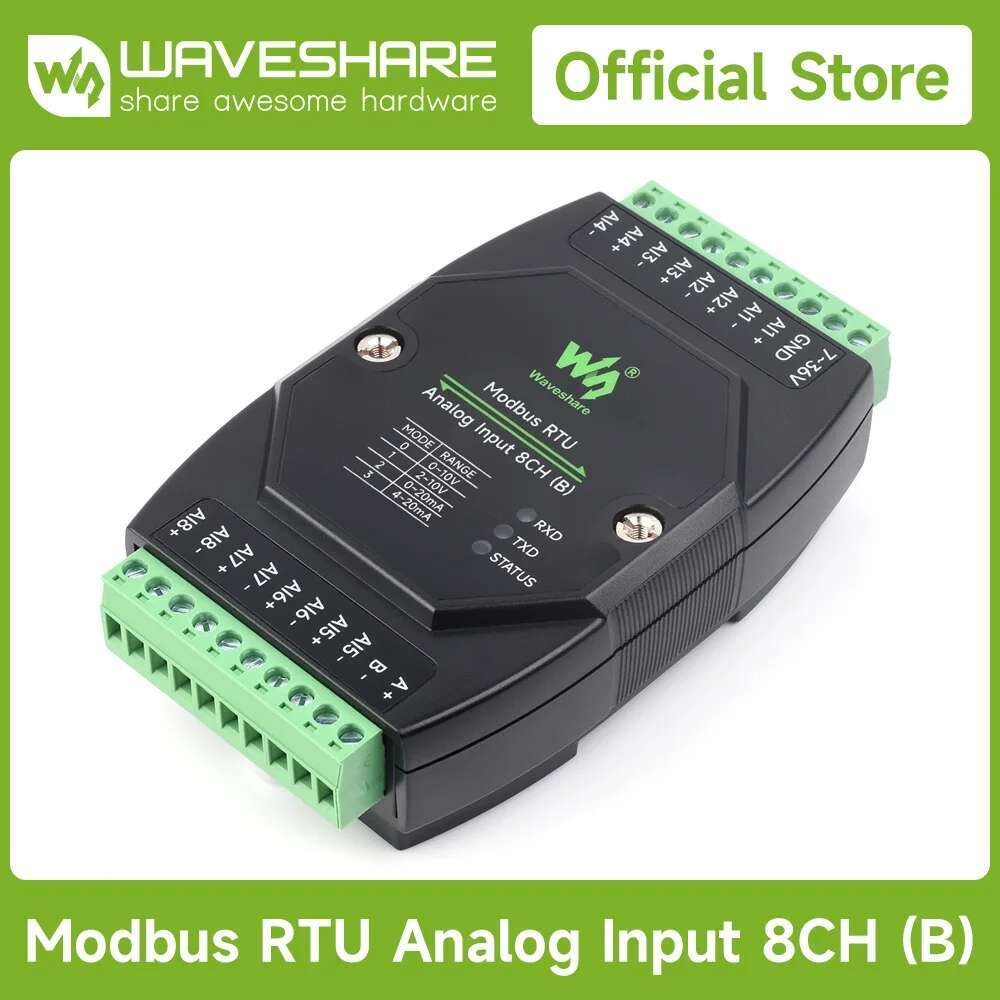

Waveshare Industrial Modbus RTU Analog Input 8CH, Modbus RTU, 12 บิตความแม่นยําสูง,รองรับแรงดันไฟฟ้าและกระแสสลับ

คำอธิบาย
โมดูลการจัดหาอะนาล็อก 8-Ch อุตสาหกรรม, ความแม่นยำสูง 12 บิต, รองรับการรับแรงดันและกระแส, แหล่งจ่ายไฟแรงดันไฟฟ้ากว้าง DC 7~36V, โปรโตคอล RTU ของมอดบัส
โมดูลการจัดหาอะนาล็อก 8-Ch อุตสาหกรรม
ความแม่นยำสูง 12 บิต
รองรับการรับแรงดันและกระแสไฟฟ้า
แรงดันไฟฟ้ากว้าง DC 7~36V
โปรโตคอล Modbus RTU Modbus
การป้องกันการแยกหลายขั้นตอน
คุณสมบัติต่างๆ ของ Glance ได้อย่างรวดเร็ว โดยเหลือบมองคุณสมบัติต่างๆ ได้ในพริบตา
อินพุตอนาล็อก 8CH เป็นโมดูลการได้มาแบบอนาล็อกมาตรฐานอุตสาหกรรมรองรับหลายช่วงและการซื้อกิจการพร้อมกัน 8-ch ใช้โปรโตคอล Modbus RTU พร้อมวงจรป้องกันในตัวเช่นการโดดเดี่ยวไฟฟ้าการแยกแม่เหล็กฟิวส์รีเซ็ตได้และทีวี
ที่อยู่อุปกรณ์ที่กำหนดเอง (1~255), อุปกรณ์หลายชิ้นสามารถเรียงซ้อนกันได้บนรถบัส RS485
ตัวควบคุมแรงดันไฟฟ้าออนบอร์ดรองรับแหล่งจ่ายไฟช่วงกว้าง 7~36V
การแยกแหล่งจ่ายไฟแบบยูนิโบดี้ออนบอร์ดให้แรงดันไฟฟ้าแยกที่มั่นคงไม่จำเป็นต้องใช้แหล่งจ่ายไฟเพิ่มเติมสำหรับขั้วแยก
การแยกแม่เหล็กบนเรือช่วยให้การแยกสัญญาณมีความน่าเชื่อถือสูงป้องกันการรบกวนที่แข็งแกร่ง
ฟิวส์รีเซ็ตออนบอร์ดและทีวี (ตัวยับยั้งแรงดันไฟฟ้าแบบสั้น) ช่วยลดแรงดันไฟฟ้ากระชากและแรงดันไฟฟ้าแบบโปร่งใสในวงจรได้อย่างมีประสิทธิภาพให้การป้องกันกระแสเกิน / แรงดันไฟฟ้าเกินป้องกันไฟฟ้าสถิตย์
รองรับการได้มาซึ่งความแม่นยำสูง 12 บิตพร้อมโหมดอินพุตหลายช่วงรองรับอินพุตปลายเดียว / ต่างกันรองรับแรงดันไฟฟ้าและการได้มาซึ่งพร้อมกันในปัจจุบัน
ใช้ตัวต้านทานที่มีความแม่นยำสูงและเครื่องขยายเสียงความแม่นยำสูงเป็นศูนย์ดริฟท์เพื่อการได้มาซึ่งข้อมูลที่แม่นยำยิ่งขึ้น
อัลกอริทึมการกรองดิจิตอลในตัวสุนัขเฝ้าระวังออนบอร์ดเพื่อเอาต์พุตที่เสถียรโดยไม่ล้มเหลว
การออกแบบเคสแบบติดรางรองรับการซ้อนกันติดตั้งง่ายและปลอดภัยกว่าในการใช้งาน
ไฟ LED 3x สำหรับระบุสถานะ MCU และสถานะการรับส่งสัญญาณ
ตัวเลือกเวอร์ชันเวอร์ชันเวอร์ชัน
อินพุตอนาล็อก Modbus RTU 8CH
รองรับสี่ช่วง (กำหนดค่าได้):
0~5V / 1~5V
0~20mA (ค่าเริ่มต้น) / 4~20mA
อินพุตอนาล็อก Modbus RTU RTU 8CH (B)
รองรับสี่ช่วง (กำหนดค่าได้):
0~10V (ค่าเริ่มต้น) / 2~10V
0~20mA / 4~20mA
ข้อมูลจำเพาะของข้อกำหนด
โมเดลโมเดลโมเดล
อินพุตอนาล็อก Modbus RTU 8CH
อินพุตอนาล็อก Modbus RTU RTU 8CH (B)
อินเทอร์เฟซการสื่อสารการสื่อสาร
RS485 บาท
อัตรา BAUD BAUD
4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
รูปแบบการสื่อสารเริ่มต้น
9600, เอ็น, 8, 1
โปรโตคอล MODBUS
โปรโตคอล Modbus RTU มาตรฐาน Modbus
แหล่งจ่ายไฟ
DC 7~36 โวลต์
ความแม่นยำในการสุ่มตัวอย่าง
ความละเอียด 12 บิตความแม่นยำ≤3%
อัตราการอัปเดตข้อมูล
25Hz
โหมดอินพุต
อินพุตปลายเดียว / ต่างกันรองรับอินพุตปลายเดียว / ต่างกันรองรับแรงดันไฟฟ้าและการได้มาพร้อมกันในปัจจุบัน
โหมดเริ่มต้น
โหมดปัจจุบัน 8-ch, 0~20mA
โหมดแรงดันไฟฟ้า 8-ch, 0~10V
ช่วง
0~5V / 1~5V
0~20mA / 4~20mA
0~10V / 2~10V
0~20mA / 4~20mA
ตัวต้านทานการสุ่มตัวอย่างปัจจุบัน
249Ω 249Ω
499Ω 499Ω
ฟังก์ชั่นหลัก:
รองรับการส่งโมดบัสคำสั่งโปรโตคอล RTU ผ่าน RS485
การรับข้อมูลตั้งแต่ 0~20mA / 0~10V Sensor
การป้องกันแบบแยกเกรดอุตสาหกรรม
กำลังไฟออนบอร์ดและการแยกสัญญาณคู่สำหรับการสื่อสาร RS485 ให้แรงดันไฟฟ้าแยกที่เสถียรมีคุณสมบัติความน่าเชื่อถือสูงและประสิทธิภาพการป้องกันการรบกวนที่แข็งแกร่ง ทีวีในตัว (ท่อปราบปรามแรงดันไฟฟ้าสั้น) สามารถลดแรงดันไฟฟ้ากระชากและแรงดันไฟฟ้าสูงสุดชั่วคราวในวงจรป้องกัน ESD ที่กันฟ้าผ่าได้อย่างมีประสิทธิภาพ ฟิวส์ที่รีเซ็ตได้ในตัวและไดโอดป้องกันเพื่อให้แน่ใจว่าเอาต์พุตกระแสและแรงดันไฟฟ้าที่เสถียรให้กระแสเกินและแรงดันไฟฟ้าเกินช่วยเพิ่มประสิทธิภาพการป้องกันการกระแทกเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง.
รองรับการรับซื้อแรงดันไฟฟ้า / กระแส
ช่วงการวัดที่กว้างขึ้น
อินเทอร์เฟซการซื้อกิจการอนาล็อก 8-Ch การได้มาซึ่งแรงดันไฟฟ้าและการได้มาในปัจจุบันเป็นแบบสลับได้ผ่านจัมเปอร์ หลายช่วงซอฟต์แวร์ที่กำหนดค่าได้ผ่านซอฟต์แวร์
การแนะนำอินเทอร์เฟซอินเทอร์เฟซ
แผนภาพการเชื่อมต่อแผนภาพการเชื่อมต่อ
รองรับการตั้งค่าที่อยู่อุปกรณ์ (1~255) สำหรับการกำหนดค่าการเรียงซ้อนหลายอุปกรณ์รองรับอินพุตปลายเดียว / ต่าง ๆ รองรับแรงดันไฟฟ้าและการได้มาพร้อมกันในปัจจุบัน
แหล่งจ่ายไฟแรงดันไฟฟ้ากว้างแบบแยก, อินเทอร์เฟซ RS485 แบบแยก
ฟิวส์ในตัวฟิวส์ในต
