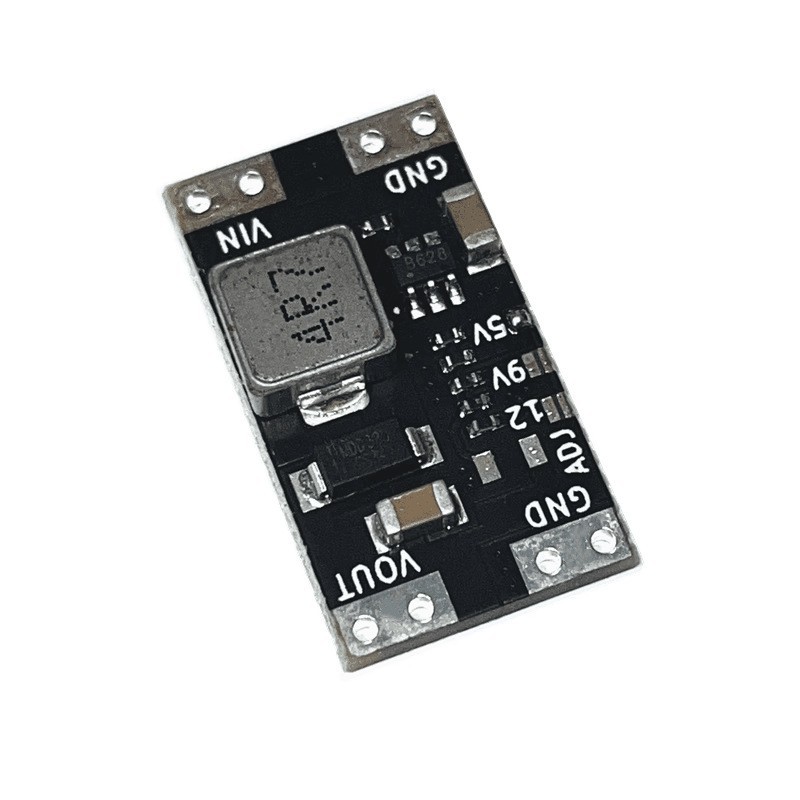

Xl3608-5/9/12v 2A ปัจจุบัน mini Booster Board DC-DC Switching Power Module
4.8
ขายแล้ว 4 ชิ้น
฿13
thgoodstore.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า
โมดูลนี้ใช้รูปแบบชิปสลับ 4A, อินพุตสูงสุดปัจจุบันสามารถเข้าถึง 2A, ประสิทธิภาพที่เสถียร, ความถี่ในการสลับประมาณ 1.2MHZ, โมดูลทำงานใน PWM และ PFM โหมดการทำงานสองโหมด, โมดูลโหลดไฟแบบไม่มีโหลดทำงานใน โหมด PFM ของ PFM เพื่อลดการทำงานคงที่ปรับเป็นโหมด PWM โดยอัตโนมัติเมื่อโหลดปัจจุบันมีขนาดใหญ่ขึ้นและโมดูลใช้การเหนี่ยวนำด้วยกระแสไฟเต็มหลีกเลี่ยงปัญหาในการ จำกัด โมดูลเอาต์พุตเนื่องจากการเหนี่ยวนำ
โมดูลนี้เป็นโครงสร้างขั้นตอนขึ้น B00ST ทั่วไปดังนั้นปลายเอาต์พุตจึงยังคงลัดวงจรและกำลังขับขึ้นอยู่กับแรงดันไฟฟ้าอินพุตและกระแสไฟฟ้าโดยสมบูรณ์ โดยไม่ได้หมายความว่าแรงดันไฟฟ้าจำนวนมากที่ระบุไว้ในตลาดสามารถเอาต์พุต 2A ปัจจุบัน (ดูคำอธิบายโดยละเอียดด้านล่าง) และโมดูลที่สงวนไว้คือแผ่นจัมเปอร์ที่มีการเลือกเอาต์พุต 5V9V12V ซึ่งสามารถเลือกเอาต์พุตได้อย่างง่ายดาย ระหว่างแรงดันไฟฟ้าทั่วไปสามตัวและยังมีแผ่นดีเจที่ห่อหุ้มด้วย One0805 ที่สงวนไว้ผู้ใช้สามารถปรับตัวต้านทานเชื่อมได้ที่นี่เพื่อตั้งค่าแรงดันขาออกที่พวกเขาต้องการ
ประเภทโมดูล: การสลับแหล่งจ่ายไฟ, เพิ่มแหล่งจ่ายไฟ
แรงดันไฟฟ้าอินพุต: DC2.5-11.5V (ต่ำกว่าแรงดันขาออกที่จำเป็น 0.5V)
อินพุตปัจจุบัน: 2A (สูงสุด)
กระแสไฟขาออก: กำหนดโดยอินพุตโปรดดูคำแนะนำต่อไปนี้
แรงดันไฟฟ้าขาออก DC 5/9 / 12V
กำลังขับ: แรงดันไฟฟ้าขาเข้าของผู้ใช้ x1.5 (สูงสุด)
ความถี่ในการสวิทช์: ประมาณ 1.2MHZ
โหมดการทำงาน: PWM / PFM
กระแสไฟฟ้าสถิตย์: 200ua-600ua (โหมด PFM)
วิธีการปรับ: การเลือกแผ่นจัมเปอร์, 5/9 / 12V, แผ่น ADJ สามารถปรับได้ด้วยตัวเอง
ชื่อพิน: Pin Function
1.5VIN: กำลังไฟฟ้าเข้าเชิงบวก 2.5-11.5VIN: กำลังไฟฟ้าเข้าเชิงบวก
เสาลบของ GND: อินพุตและเอาต์พุต: เสาลบ, แชร์ GND: อินพุตและเอาต์พุต
เอาต์พุต: กำลังขับบวก, 5/9 / 12V VOUT: กำลังขับบวก
แผ่นจัมเปอร์ที่สอดคล้องกัน: การเชื่อมต่อสั้น ๆ ช่วยให้แรงดันไฟฟ้าที่เกี่ยวข้องหากแผ่นจัมเปอร์ทั้งหมดไม่เชื่อมต่อกันสั้นให้ใช้ตัวต้านทานการปรับดีเจเพื่อปรับแรงดันไฟฟ้าแผ่นสามแผ่นและตัวต้านทานดีเจสามารถเลือกได้เพียงวิธีเดียวในการทำงาน
เอาต์พุต: เอาต์พุต:
1.โมดูลเป็นโมดูลเพิ่มดังนั้นแรงดันขาออกที่ปรับตามโมดูลที่ต้องการให้ใหญ่กว่าแรงดันไฟฟ้าขาเข้าหลังจากการทดสอบแรงดันขาออกที่แนะนำจะสูงกว่า 0.5V มากกว่าแรงดันไฟฟ้าขาเข้ามิฉะนั้น อัตราส่วนแรงดันขาออกมีแนวโน้มที่จะเกิดสถานการณ์ที่ค่าที่ตั้งไว้สูง
2.กระแสไฟสลับสูงสุดของโมดูลคือ 2A ซึ่งผู้ใช้ต้องมีพื้นที่สำหรับใช้ภายใน 1.5A การวัดแรงดันไฟฟ้าจริงที่สูงกว่า 3V และอินพุต 1.5A ปัจจุบันสามารถทำงานได้เป็นเวลานานซึ่ง การวัดขนาดใหญ่ขึ้นและต้องการการกระจายความร้อนเพิ่มเติม
3.ปัจจุบันเอาต์พุตจะถูกกำหนดโดยพารามิเตอร์ของอินพุตและปัจจุบันอินพุตไม่ควรเกิน 1.5A คุณจะได้รับสูตรสำหรับการคำนวณโมดูลเอาต์พุตสูงสุดค่าปัจจุบัน: lout = Vin * 1.5 / Vout
4.กำลังขับของโมดูลไม่สามารถเล่นได้อย่างเต็มที่เมื่อแรงดันอินพุตต่ำเกินไปโดยเฉพาะอย่างยิ่งเมื่อแหล่งจ่ายไฟต่ำกว่า 3V จำเป็นต้องให้ความสนใจเมื่อต้องการผู้ใช้เอาต์พุตกำลังสูงเพื่อใช้งาน
