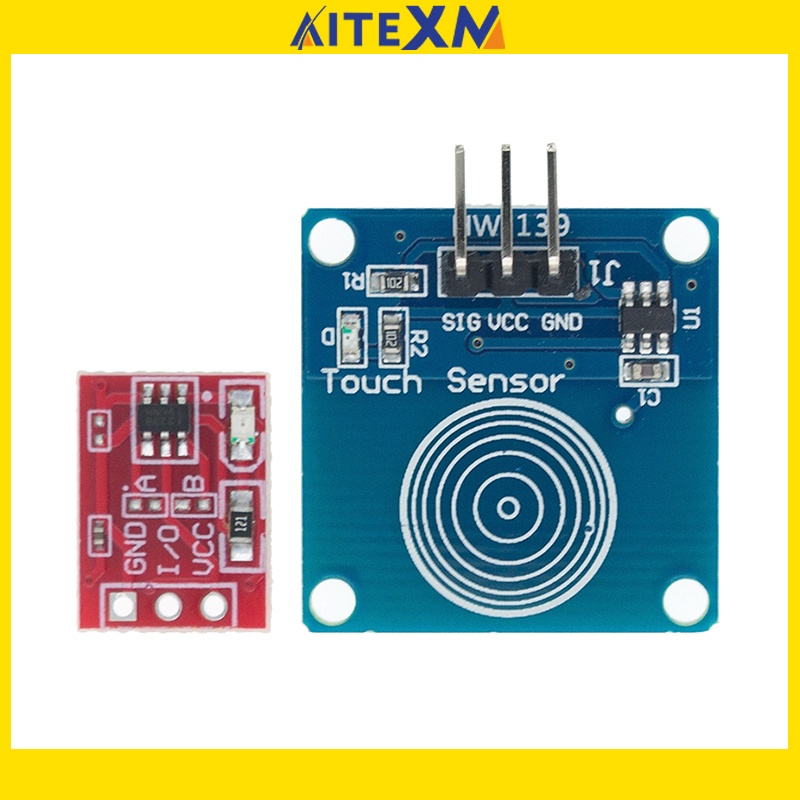

Ttp223 โมดูลสวิทช์ปุ่มกดแบบสัมผัสล็อคในตัว / ปุ่มล็อคตัวเก็บประจุ

โบราดสีแดง
1.ขนาด: 15 * 11 มม
2.กำลังไฟ: 2.5-5.5V

โหมดการตั้งค่าทริกเกอร์: (1-> สั้น; 0-> ไม่สั้น)
Ab = 00: ไม่มีล็อคระดับ TTL สูง;
Ab = 01: เอาต์พุตระดับ TTL สูงล็อคตัวเอง;
Ab = 10: ไม่มีล็อคระดับ TTL ต่ำ;
Ab = 11: เอาต์พุตระดับ TTL ต่ำล็อคตัวเอง;



กระดานสีน้ำเงิน
โมดูลนี้ขึ้นอยู่กับโมดูลสวิตช์สัมผัสแบบสัมผัส IC (TTP223B) ในสถานะปกติเอาต์พุตโมดูลต่ำใช้พลังงานต่ำ เมื่อนิ้วสัมผัสตำแหน่งที่เกี่ยวข้องเอาต์พุตโมดูลสูงหากไม่ได้สัมผัสเป็นเวลา 12 วินาทีให้เปลี่ยนเป็นโหมดพลังงานต่ำ
คุณสมบัติ:
ใช้พลังงานต่ำ
แหล่งจ่ายไฟสำหรับ 2 ~ 5.5V DC
สามารถเปลี่ยนปุ่มสัมผัสแบบดั้งเดิมได้
รูระบุตำแหน่งสกรู M2 สี่รูเพื่อการติดตั้งที่ง่าย
