โมดูลควบคุมการแสดงผล แบบดิจิตอลสีแดง 8 หลัก MAX7219 สำหรับ ARduino
4.9
ขายแล้ว 1 ชิ้น
฿29
฿86
-66%
meltsee.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
ลิงก์นี้เป็นลิงก์พันธมิตร เราอาจได้รับค่าคอมมิชชั่นจากการสั่งซื้อ โดยราคาที่คุณจ่ายไม่เปลี่ยนแปลง
รายละเอียดสินค้า

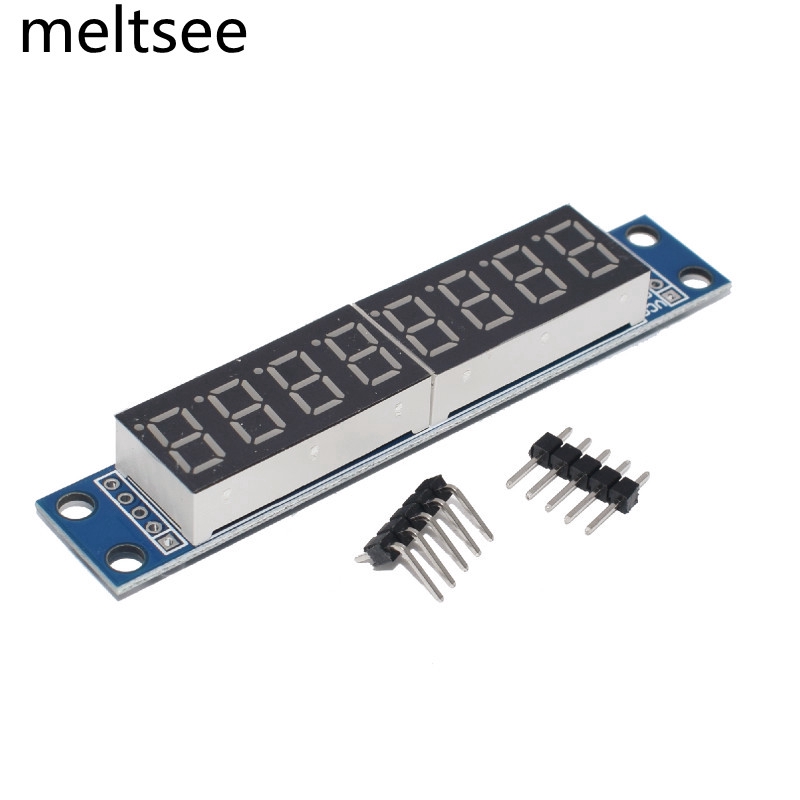

โมดูลควบคุมการแสดงผล แบบดิจิตอลสีแดง 8 หลัก MAX7219 สำหรับ ARduino
ประหยัดทรัพยากรไมโครคอนโทรลเลอร์ของคุณ โดยไม่ต้องเปิดตัวจับเวลาสแกนไมโครคอนโทรลเลอร์ เพื่อทำสิ่งต่างๆ ! มีเพียงคุณเท่านั้น ที่ต้องอัปเดตข้อมูลที่แสดงการถ่ายโอนข้อมูล!
โมดูลควบคุมการแสดงผล แบบดิจิตอล MAX7219
MAX7219 เป็นไดร์เวอร์จอแสดงผลคอมมอนเรลอินพุต / เอาท์พุตแบบอนุกรมรวมเชื่อมต่อจอแสดงผลดิจิตอล LED, 7 เซกเมนต์ไมโครโปรเซสเซอร์ด้วยตัวเลข 8 หลักที่คุณยังสามารถเชื่อมต่อกับกราฟแท่งหรือไฟ 64 LED อย่างอิสระ ซึ่งรวมถึงชิปเข้ารหัส BCD ชนิด B, ไดรเวอร์กลุ่มการสแกนแบบหลายช่องทาง แต่ยัง RAM แบบคงที่ 8 x 8 สำหรับการจัดเก็บแต่ละข้อมูล มีการลงทะเบียนภายนอกเพียงหนึ่งครั้งเท่านั้นในการตั้งค่ากระแสเซกเมนต์ของ LED แต่ละตัว
อินเตอร์เฟส 4 สายแบบอนุกรมที่สะดวก สามารถเชื่อมต่อกับไมโครโปรเซสเซอร์อเนกประสงค์ได้ แต่ละข้อมูลสามารถแก้ไขได้ ไม่จำเป็นต้องเขียนหน้าจอทั้งหมดใหม่ MAX7219 ยังช่วยให้ผู้ใช้แต่ละคนสามารถเลือกการเข้ารหัสข้อมูลหรือไม่เข้ารหัส
อุปกรณ์ทั้งหมดประกอบด้วยโหมดการปิดระบบที่ใช้พลังงานต่ำ 150μA การควบคุมความสว่างแบบอะนาล็อกและดิจิตอล การสแกนช่วยให้ผู้ใช้สามารถแสดงบิตข้อมูล 1-8 และสำหรับโหมดการตรวจจับการเรืองแสงของ LED ทั้งหมด
ต้องใช้พอร์ต IO เพียงสามพอร์ตในการขับเคลื่อนดอทเมทริกซ์! ไม่มีการสั่นไหวเมื่อดอทเมทริกซ์แสดง! รองรับการเรียงซ้อน!
แผ่น PCB ยึดกับหมุดทองแดงทั้งสี่มุม ซึ่งสามารถป้องกันการลัดวงจรได้อย่างมีประสิทธิภาพ!
ขนาด: 82 x 15 x 12 มม. (ยาว x กว้าง x สูง)
หลอดดิจิตอล 0.36 นิ้ว แคโทดทั่วไปหนึ่ง LED
โมดูลนี้ เข้ากันได้กับไมโครคอนโทรลเลอร์ 5V / 3.3V (51 / AVR / STM32 ....... )
คำแนะนำการเดินสายไฟ (ในโปรแกรมแสดงตัวอย่าง คุณสามารถเข้าถึงพอร์ต IO ใดๆ คุณสามารถแก้ไขพอร์ตที่กำหนดไว้ในโปรแกรม):
VCC → 5V
GND → GND
DIN → P00
CS → P01
CLK → P02
หมายเหตุ:
1. VCC และ GND อย่าสลับขั้ว จะทำให้ชิปไหม้
2. พอร์ต 51 P0 MCU ต้องการตัวต้านทานแบบพูลอัพ หากอุปกรณ์ของคุณไม่มีตัวต้านทานแบบพูลอัพ สามารถเชื่อมต่อกับสายข้อมูลพอร์ตอื่นๆ
สินค้ารวม:
1.โมดูลจอแสดงผลดิจิตอล MAX7219
2. 5P ขาตรง
3. 5P ขางอ
ก่อนที่จะซื้อ:
1. สินค้าทั้งหมดพร้อมส่ง เราจะจัดส่งสินค้าให้รวดเร็วที่สุด
2. โปรดอ่านรายละเอียดสินค้า, หากคุณมีคำถามใดๆ อย่าลังเลที่จะติดต่อเรา
3. ใช้คูปองส่วนลด เพื่อการประหยัดมากขึ้น
การจัดส่ง:
1.การจัดส่งใน 1-2 วัน (ยกเว้นสินค้าพรีออร์เดอร์) และการจัดส่ง 10-15 วัน
หลังการซื้อ:
1. ถ้าคุณพอใจสินค้าและบริการของเรา หวังว่าคุณจะให้เรา 5 ดาวกับร้านค้าของเรา
2. หากมีปัญหาเกี่ยวกับสินค้า กรุณาติดต่อเรา พร้อมรูปภาพรายการหรือวิดีโอ ก่อนที่จะแสดงความเห็นเชิงลบ เรายินดีที่จะแก้ไขปัญหาให้คุณ
#MAX7219 #CWG #8-Digit #Digital #Tube #Display #Control #Module #Red #Three #IO #For #Arduino
