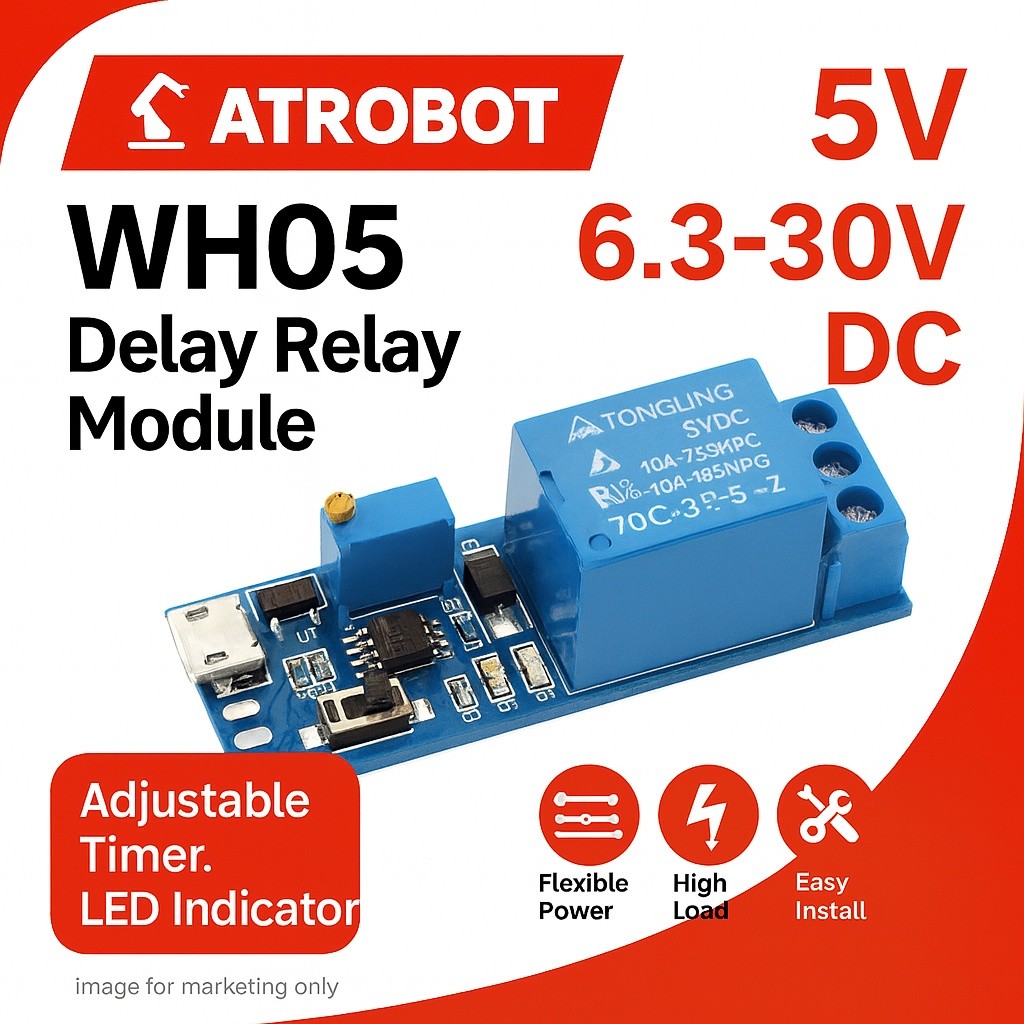

WH05 โมดูล Delay Relay 6.3-30v/Micro USB 5v รองรับ AC 220v 10A DC 30v 10A ปรับเวลา NC NO COM

ภาพรวมผลิตภัณฑ์:

รีเลย์หน่วงเวลาทริกเกอร์แรงดันกว้าง 5V-30V (รุ่น: WH05) เป็นรีเลย์ตั้งเวลาแบบทนทานและอเนกประสงค์ ออกแบบมาสำหรับการสวิตช์วงจรแบบหน่วงเวลาที่แม่นยำ สามารถใช้งานร่วมกับแหล่งจ่ายไฟได้หลากหลาย มีโพเทนชิโอมิเตอร์สำหรับการปรับตั้งค่าเวลา รองรับทั้งการทริกเกอร์แบบระดับต่ำและการกดปุ่ม โดยสามารถใช้งานได้กับทั้งโหลด AC และ DC ภายในโมดูลมีทางเลือกอินพุตไฟแบบ Micro USB และขั้วต่อที่ติดป้ายชัดเจนเพื่อความสะดวกยิ่งขึ้นในการติดตั้งและใช้งานในหลายแอปพลิเคชัน

ข้อมูลทางเทคนิค:

- ตัวเลือกแหล่งจ่ายไฟ:
- อินพุตแรงดันกว้าง: DC 6.3V ถึง 30V
- อินพุต Micro USB: DC 5V

- ความสามารถในการรับโหลด:
- โหลด AC: สูงสุด 220V, 10A
- โหลด DC: สูงสุด 30V, 10A

- วิธีการทริกเกอร์:
- ทริกเกอร์แบบระดับต่ำ
- ทริกเกอร์ด้วยปุ่มกด

- การปรับตั้งค่าเวลา:
- ปรับเวลาได้ด้วยโพเทนชิโอมิเตอร์เพื่อความแม่นยำ

- การทำงานของรีเลย์:
- มีไฟ LED แสดงสถานะการทำงานของรีเลย์

- ขั้วต่อสัญญาณ:
- NC (Normally Closed)
- COM (Common)
- NO (Normally Open)

- การควบคุมแรงดันไฟฟ้า:
- มี LDO Step-Down Regulator ภายในเพื่อเสถียรภาพของแรงดันไฟ

- รุ่นสินค้า: WH05

คุณสมบัติเด่น:

- รองรับแรงดันไฟฟ้าหลากหลาย: ทำงานกับแหล่งจ่าย DC ในช่วง 6.3V-30V หรือ 5V ผ่าน Micro USB เพื่อความยืดหยุ่นสูงสุด
- รับโหลดสูง: รองรับโหลด AC ถึง 220V 10A และโหลด DC ถึง 30V 10A เหมาะสำหรับใช้งานกับอุปกรณ์ไฟฟ้าที่หลากหลาย
- ตัวเลือกทริกเกอร์ที่ยืดหยุ่น: สามารถสั่งงานด้วยสัญญาณระดับต่ำหรือผ่านปุ่มกดตามลักษณะการใช้งาน
- ปรับเวลาได้แม่นยำ: โพเทนชิโอมิเตอร์ช่วยให้การปรับหน่วงเวลาเป็นไปได้อย่างแม่นยำตามต้องการ
- ไฟแสดงสถานะรีเลย์: ไฟ LED ช่วยยืนยันสถานะการทำงานของรีเลย์ เพิ่มความชัดเจนในการตรวจสอบและบำรุงรักษา
- ติดตั้งง่าย: ป้ายกำกับขั้วต่อ NC, COM, NO ช่วยให้ต่อวงจรได้อย่างถูกต้องและรวดเร็ว

การนำไปใช้งาน:

โมดูลรีเลย์หน่วงเวลาทริกเกอร์แรงดันกว้าง 5V-30V นี้ เหมาะสำหรับการใช้งานในหลากหลายรูปแบบ เช่น

- ระบบควบคุมอัตโนมัติ สำหรับควบคุมแสงสว่าง มอเตอร์ และระบบอัตโนมัติต่างๆ
- การควบคุมเวลาสำหรับการสั่งงานเปิด/ปิดแบบหน่วงเวลา
- การจัดการพลังงานเพื่อเพิ่มประสิทธิภาพและลดการสูญเสียไฟฟ้า
- ระบบความปลอดภัย เช่น หน่วงเวลาสตาร์ทอัพหรือชัทดาวน์ระบบ
- งานปรับแต่งวงจรหน่วงเวลาสำหรับโปรเจกต์ DIY ระบบสมาร์ทโฮม และอุตสาหกรรม

รีเลย์โมดูลนี้เหมาะอย่างยิ่งสำหรับช่างเทคนิค วิศวกร และผู้ที่ชื่นชอบอิเล็กทรอนิกส์ ที่ต้องการโซลูชั่นตั้งเวลาที่เชื่อถือได้และปรับแต่งได้สำหรับระบบควบคุมไฟฟ้าและอิเล็กทรอนิกส์

Product Overview:

The Wide Voltage Trigger Delay Relay 5V-30V (Model: WH05) is a durable and versatile timer relay, designed for precise timed circuit switching. Compatible with a wide range of power sources, it features a potentiometer for time setting adjustment and supports both low-level and push-button triggering. The module is suitable for both AC and DC loads. It provides dual power input options—Micro USB and clearly labeled terminal blocks—for convenient installation and integration across various applications.

Technical Specifications:

- Power Supply Options:
- Wide DC Input Voltage: 6.3V to 30V DC
- Micro USB Input: 5V DC

- Load Capacity:
- AC Load: Up to 220V, 10A
- DC Load: Up to 30V, 10A

- Trigger Methods:
- Low-level trigger
- Push-button trigger

- Time Adjustment:
- Accurate timing via potentiometer

- Relay Operation:
- LED indicator for relay status

- Signal Terminals:
- NC (Normally Closed)
- COM (Common)
- NO (Normally Open)

- Voltage Regulation:
- Built-in LDO Step-Down Regulator for stable voltage

- Model: WH05

Key Features:

- Wide Voltage Support: Operates on DC power sources between 6.3V and 30V, or 5V via Micro USB for maximum flexibility.
- High Load Capacity: Supports AC loads up to 220V 10A and DC loads up to 30V 10A, suitable for a variety of electrical devices.
- Flexible Trigger Options: Can be t
📣📣📣
