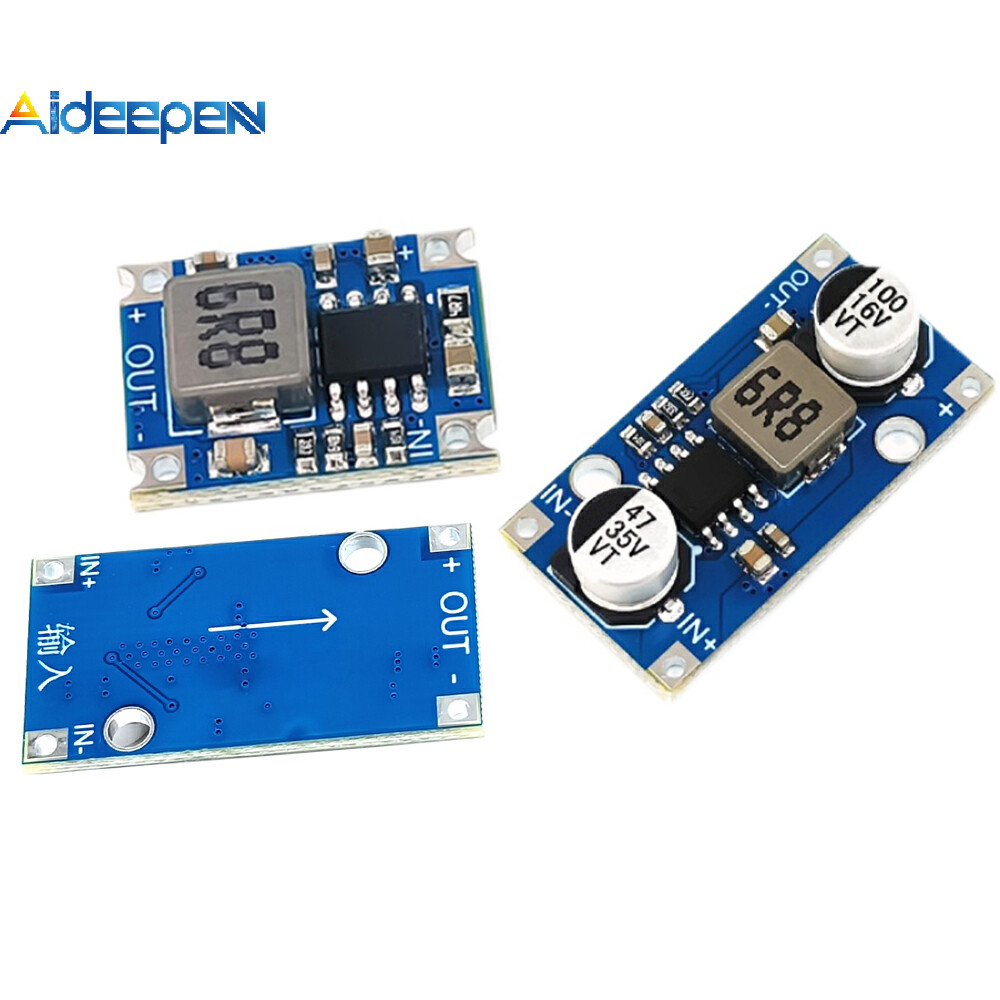

AIDEEPEN DC-DC Step-Down โมดูล 6V-30V ถึง 5V/9V/12V 3A
5.0
ขายแล้ว 2 ชิ้น
0 ครั้ง
฿29
฿61
-52%
Aideepen Official Store
แบรนด์:
Aideepen
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
คุณสมบัติ:
1. โมดูลนี้ใช้ชิปนำเข้าโดยใช้พลังงานไฟฟ้าสถิตต่ำเอาต์พุตกระเพื่อมต่ำ 500KHZ และประสิทธิภาพการแปลงสูง
2. สินค้ามีขนาดเล็กและความสามารถในการกระจายความร้อนที่ จำกัด ขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 2A อย่างต่อเนื่องและแรงดันไฟฟ้าสูงสุดไม่ควรเกิน 28V
3. ระลอกไฟต่ำการป้องกันหลายจุดปลอดภัยและเชื่อถือได้การป้องกันไฟฟ้าลัดวงจรเอาต์พุตและการป้องกันอุณหภูมิในตัว
4. ความพยายามในการออกแบบผลิตภัณฑ์การใช้งานวัสดุและกระบวนการ PCB เพื่อให้โมดูลนี้บรรลุพารามิเตอร์และฟังก์ชันที่มากมายในปริมาณที่น้อยมาก
5. ประสิทธิภาพการแปลงสูง, ประสิทธิภาพการแปลงได้ถึง 93%.
พารามิเตอร์: พารามิเตอร์:
อินพุต: DC30V (สูงสุด)
เอาต์พุตปัจจุบัน: 3A สูงสุด
กระแสไฟฟ้าดับ: 0.6mA
ประสิทธิภาพการแปลง: ได้ถึง 93%
กระเพื่อมต่ำ 500KHZ
การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต
สร้างขึ้นในตัวป้องกันอุณหภูมิเกิน
อุณหภูมิในการทำงาน: -40 ℃ โดยปกติแล้วจะมีค่า +855 ถึง +85 ℃
ระยะสั้น: 17 มม. * 13 มม. * 4.6 มม. ขนาดสั้น: 17 มม. * 13 มม. * 4.6 มม.
ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม. ขนาดยาว: 28 มม. * 15 มม. * 5.7 มม
รูรับแสง: 2.6 มม.
การใช้งานหลัก: การลดแรงดันไฟฟ้าต่ำ, ผลิตภัณฑ์ดิจิทัล, แหล่งจ่ายไฟ MCU, ความต้องการระลอก, การลดแรงดันไฟฟ้าวงจรที่สูงขึ้นเล็กน้อย
ความแตกต่าง: โดยทั่วไปบอร์ดทั้งสองจะเหมือนกันโดยมีบอร์ดที่ยาวขึ้นและมีระลอกคลื่นที่ดีขึ้นเล็กน้อยและการกระจายความร้อนที่แข็งแกร่งขึ้น ท้ายที่สุดแล้วขนาดจะใหญ่กว่าและความแตกต่างอื่น ๆ นั้นไม่สำคัญ คุณสามารถเลือกได้ตามความต้องการของคุณ
อินเทอร์เฟซโมดูลโมดูลโมดูลของโมดูล
IN +: ขั้วบวกอินพุต DC 4.5V-30V (ต้องสูงกว่าแรงดันขาออกมากกว่า 1V)
ขั้วลบอินพุต DC, เชื่อมต่อกับเสาลบเอาต์พุตใน -: เสาลบอินพุต DC, เชื่อมต่อกับเสาลบเอาต์พุต
เอาท์พุท +: เสาบวกเอาต์พุต DC
เอาท์พุท -: เสาลบเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต -: เสาเอาต์พุต DC, เชื่อมต่อกับเสาลบอินพุต
แพคเกจรวม:
โมดูล 1X โมดูล 1X
ข้อควรระวัง:
1.การป้อนข้อมูลของผลิตภัณฑ์ควรมีขนาดใหญ่กว่าแรงดันขาออกและควรรักษาความแตกต่างของแรงดันไฟฟ้าที่มากกว่า 1V ควรเชื่อมต่ออินพุตแบบย้อนกลับและควรเชื่อมต่อวงจรย้อนกลับ
2.ควรถอดแหล่งจ่ายไฟออกเมื่อเดินสายมิฉะนั้นเมื่อแรงดันไฟฟ้าสูงจะจุดประกายง่ายซึ่งจะมีความเสี่ยงบางประการที่จะชนชิปและทำลายมันลง
3.สายไฟไม่ควรบางเกินไปเพื่อให้แน่ใจว่าลวดสามารถทนต่อกระแสไฟฟ้าที่เกี่ยวข้องได้
4.ปกป้องภาระอุปนัยเพื่อหลีกเลี่ยงแรงจูงใจย้อนกลับที่มากเกินไปเกินช่วงของชิป
5.ยิ่งโมดูลใช้พลังงานสูงเท่าไหร่ กระแสไฟฟ้าก็จะยิ่งใกล้เคียงกับกระแสสูงสุดเท่านั้น ความร้อนจะเพิ่มขึ้นดังนั้นโปรดใส่ใจกับการกระจายความร้อนเมื่อใช้
6.เมื่อไม่มีการกระจายความร้อนภายนอกขอแนะนำให้ใช้กระแสไฟฟ้าต่ำกว่า 5A อย่างต่อเนื่อง หากกระแสไฟฟ้าเกิน 5A จำเป็นต้องมีการกระจายความร้อนเพิ่มเติมมิฉะนั้นจะมีการป้องกันความร้อนสูงเกินไป
7.แรงดันไฟฟ้าที่แนะนำสำหรับการใช้งานต่ำกว่า 24V หากแรงดันไฟฟ้าไม่เสถียรมากและแรงดันไฟฟ้าสูงสุดเกิน 25V จะกระตุ้นการป้องกันแรงดันไฟฟ้าเกินภายในของชิป สำหรับการทำงานที่มั่นคง ขอบบางส่วนควรถูกทิ้งไว้อย่างเหมาะสม
8.เมื่อพบปัญหาระหว่างการใช้งานโปรดติดต่อฝ่ายบริการลูกค้าต้องร่วมมือกับพวกเขาเพื่อให้รูปภาพการเดินสายวิดีโอและอื่น ๆ การให้ข้อมูลข้อความเท่านั้น ไม่สามารถยอมรับได้ว่าเป็นการให้ข้อมูลข้อความเท่านั้น
