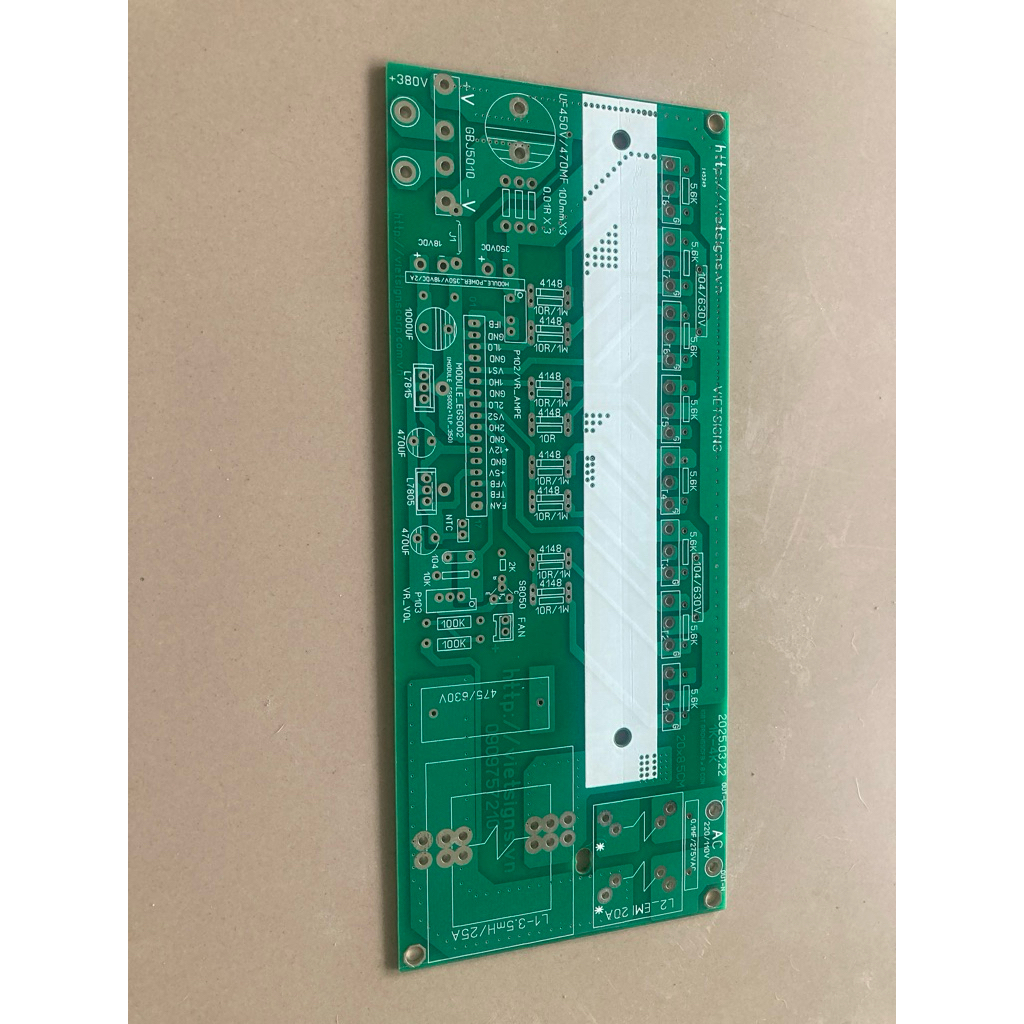

บอร์ด DC/AC แบบมาตรฐาน ใช้โมดูล egs002 8igbt

กระดานไวท์บอร์ดที่ไม่มีส่วนประกอบกระดานไวท์บอร์ดที่ไม่มีส่วนประกอบ
พารามิเตอร์และคุณค่าของส่วนประกอบทั้งหมดบนบอร์ดมีพารามิเตอร์เต็มรูปแบบและค่าของส่วนประกอบบนบอร์ด
- - บอร์ดทดสอบด้วยกระแสไฟสแตนด์บายขนาดเล็กต่ำกว่า 0.2A การสร้างความร้อน igbt ต่ำ
- - ติดตั้งด้วย igbt G80H65DFB สามารถรับน้ำหนักได้สูงสุด 5 กิโลวัตต์
ใช้ม้วนกรองไซน์ไซน์ที่มีรหัสแกน ferit 77438A7 เพื่อผลิตไซน์มาตรฐานตาข่ายที่สวยงาม
- - วงจรนี้ใช้กันทั่วไปสำหรับโมดูลไดรเวอร์เช่น 002, egs002 + TLP เพื่อป้องกัน AC ช็อต
มีกระแสเกินอุณหภูมิป้องกันไฟฟ้าลัดวงจร แรงดันขาออกปรับได้ตามต้องการ
แรงดันไฟฟ้าอินพุต AC หรือ DC ถึง 450VDC - - แรงดันไฟฟ้าอินพุต AC หรือ DC ถึง 450VDC
- - - บนบอร์ดมีพินโมดูลแหล่งจ่ายไฟควบคุม 18VDC
แรงดันขาออกที่มั่นคง + -1V - - แรงดันขาออกที่มั่นคงและข้อผิดพลาด + -1V
มีวิดีโอทดสอบสัญญาณสำหรับการอ้างอิงของคุณ
