Active Balance สำหรับแบต 13S, 17S, 20S, 24S กระแสบาลานช์ 0.8 A สำหรับ Li-ion /Lifepo4 Battery ให้มีแรงดันเท่ากันทุกก้อน

Active Balancer สำหรับแบตเตอรี่ลิเธียม 3S, 4S, 6S, 7S, 8S, 13S, 20S, 24S กระแส 0.8 Amp สำหรับแบตเตอรี่ Li-ion และ Lifepo4 Lithium Battery ให้มีแรงดันเท่ากันทุกก้อน

Brand Name：QUCC
Certification：RoHS
Accessory Type：Battery Accessories
Origin：CN(Origin)
Model Number：Q-24SRC
Product name：Active balancer
Type：Active equalizer
Suitable for：Li-ion LiFePO4
Balance method：Active energy transfer
Balance efficiency：92%
Suitable for cell：3.2V, 3.7V
Balance current：800mA
Balance cut-off：<0.03V
Trigger conditions：Adjacent pressure difference > 0.1V
Low voltage protection：2.5V
Sleep power consumption：2uA
Balanced LED indication：Yes
Balance period：Charging, discharging and idle

คุณลักษณะ:
แรงดันไฟฟ้า 2.2V-4.5V
หลักการทำงาน,INDUCTOR แปลง Transfer Charge Carrier.
เมื่อแบตเตอรี่ข้อผิดพลาดแรงดันไฟฟ้าด้านบน 0.1V
สมดุลทำงานเป็น started จนกว่าข้อผิดพลาดหยุดที่ 30mv.(0.03V)
Built-in ปรับปรุง Ultra-Low ความต้านทานภายใน MOS
การถ่ายโอนกระแสอยู่ที่ 0 - 0.8A มี LED สีแดงบอก ระหว่างทำงานบอร์ดอุณภูมิต่ำ
และแบตเตอรี่แรงดันไฟฟ้าความแตกต่างขนาดเล็ก. เล็ก
current STATIC Power เชื้อเพลิงไม่เกิน 20uA! พร้อม BALANCE
อุณหภูมิเมื่อทำงานสูงสุด 40-70 องศา

สมดุลแรงดันไฟฟ้าความแม่นยำภายใน 30mv!
สายไฟความยาวสาย 30 ซม.ทองแดงบริสุทธิ์ 22AWG เทอร์มินัล!
แบตเตอรี่ลิเธียม Active BALANCE Energy Transfer BOARD แบตเตอรี่ลิเธียม Active Equalizer ประสิทธิภาพสูง Energy Transfer Equalization
INDUCTIVE Energy Transfer Equalization BOARD (current 0.8A Equalization current,ต่ำกว่าเล็กน้อย Precision)
High-Precision Energy Transfer Balance,พิเศษ Balanced IC!
BALANCE ตัวบ่งชี้:
1. เมื่อสมดุลตัวบ่งชี้บนสมดุลทำงานเปิด.
2. BALANCE ตัวบ่งชี้ Goes OUT สมดุลวงจร sleeps,
3. BALANCE ตัวบ่งชี้กระพริบ,DROP เซลล์หรือวงจรผิดพลาด.

***โปรดอ่านทำความเข้าใจ วิธีการประกอบก่อนค่ะ ***

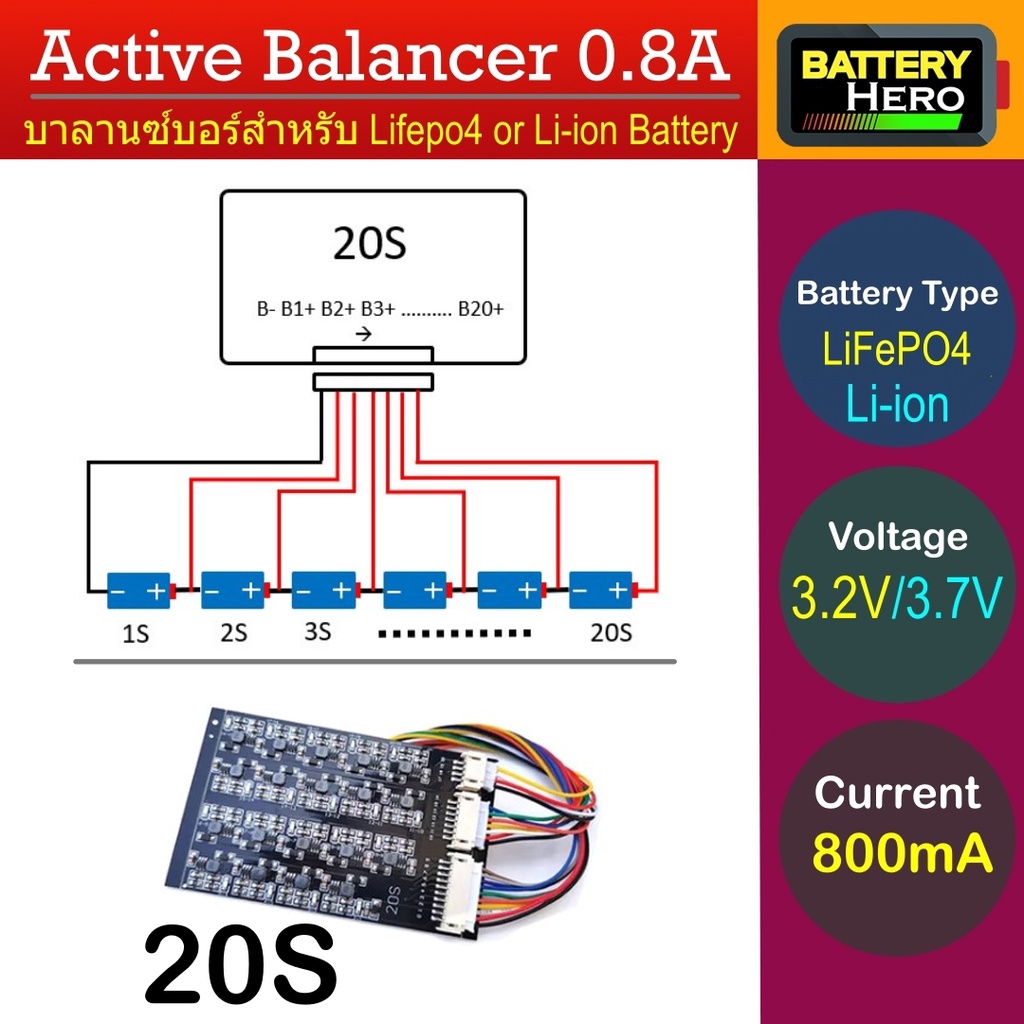

วิธีการต่อใช้งาน Active Balancer
1. จะต้องต่อ B- เป็นเส้นแรกก่อน แล้วตามด้วย B1 B2 B3 B4...B8...B16 ตามลำดับ ***ห้ามต่อเรื่มจาก B+ เป็นเส้นแรก โดยเด็ดขาด!
2. แต่ถ้าให้ปลอดภัยที่สุด ให้ต่อสายทุกเส้นให้ครบเรียบร้อยก่อน แล้วค่อยเสียบ Socket เข้า Active balance เพื่อป้องกัน Board ไหม้เสียหาย

**ข้อควรระวัง**
ให้ประกอบเฉพาะสายเชื่อมต่อเข้ากับก้อนแบตเตอรี่ก่อนแล้วค่อย เสียบสายแพร์เข้า Socket ของแผงวงจร จะปลอดภัยที่สุด

**** ร้านไม่รับประกันหรือไม่เคลมค่าเสียหายใดๆ หากตรวจพบรอยไหม้ใดๆ เกิดขี้นบนแผงวงจร อันเนื่องจากการต่อไม่ถูก ตามขั้นตอน
ฉะนั้น ให้ลูกค้าตรวจสอบก่อนว่าไม่พบรอยไหม้ใด ก่อนทำการติดตั้ง เพราะทางร้านได้ทำการตรวจสอบสินค้าก่อนจัดส่งแล้ว

***เหตุผลทที่ทำให้ Active Balancer ไหม้
การต่อแล้วไหม้ ไม่ได้เกิดจาก Board ไม่ดีหรือ ต่อสายผิดแต่อย่างใด แต่เป็นแค่ลำดับขั้นตอน B- B1 B2 B3 B4 ...B24 ในการต่อเท่านั้น ที่ทำให้เสียหาย
เพราะ Act BL จะทำงานทันทีเมื่อเปรียบเทียบแรงดันแบตทุกเซล โดยทันที คือเมื่อต่อก้อนแรกไปมีไฟ 3.2v ก้อนต่อไปยังไม่ได้ต่อหรือต่อไม่เสร็จ
มีค่า = 0V เมื่อตรวจพบแรงดันไม่เท่ากัน Act BLก็จะขับกระแสไฟจ่ายให้เซลที่ต่ำทันที คือจะโอนถ่ายไฟ โดยไม่มีโหลดนั้นเอง
ก็ทำให้ไหม้ได้ (โหลดก็คือ ก้อนแบตเตอรี่ อันดับต่อไป ที่ยังไม่ได้ถูกต่อนั้นเอง)
ถ้าหากเริ่มต้นสายจากB+ ก่อน หรือ B อื่นๆ ก่อน โดยไม่มีไฟลบอ้างอิง(B-) ก็จะไหม้ได้ เพราะวงจรหาจุดเปรียบเทียบเริ่มต้นไม่ได้
หรือหากเแบตมีแรงดันแตกต่างกันมากเกินไป ห่างกัน 1V ขึ้นไป ก็จะเสียหายได้เช่นเดียวกัน (ฉนั้นจะต้องทำ Top Balance แบตก่อน)
*** แตกต่างจาก Passive Balance จะไม่เกิดปัญหาไหม้ เพราะจะทำงานในขณะชาร์จไฟเข้าแบตเท่านั้นครับ
