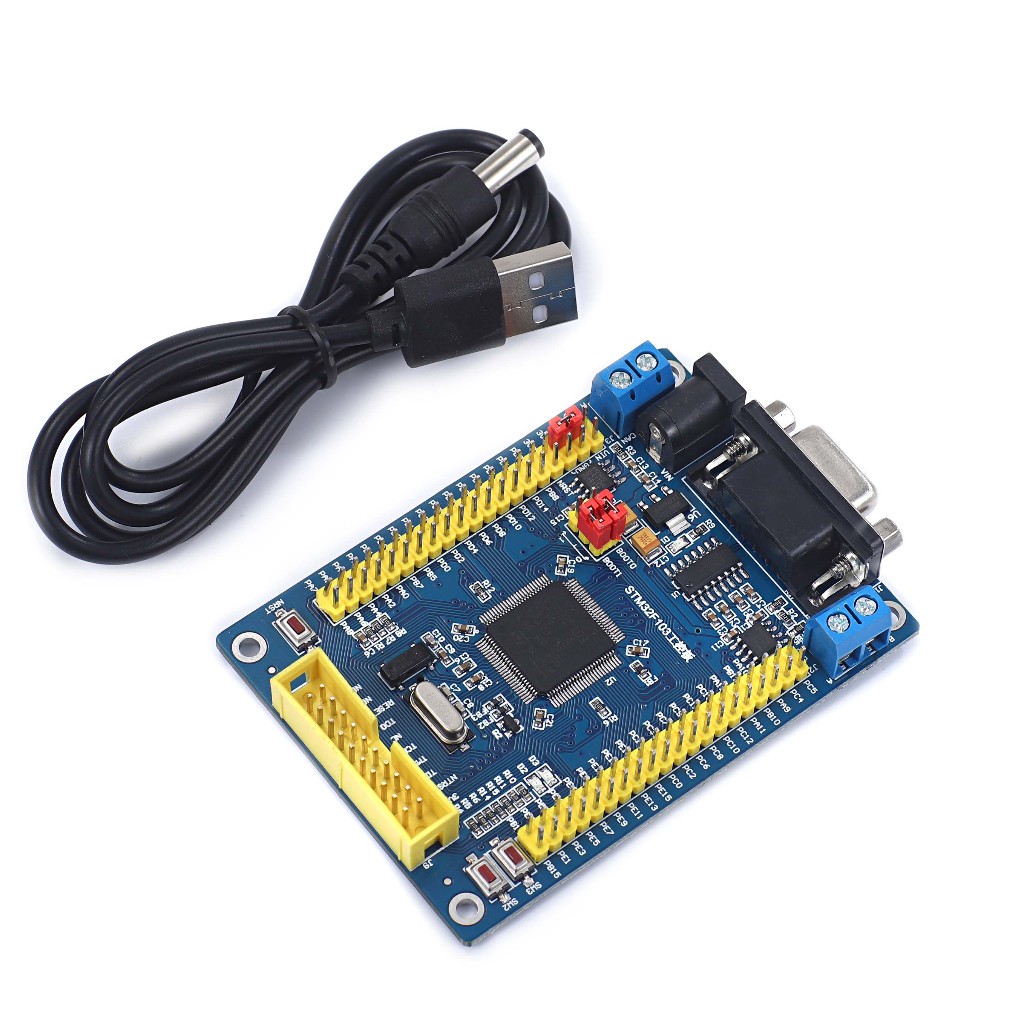

Stm32 บอร์ดพัฒนา Original STM32F103VET6 CAN RS485 อุตสาหกรรมควบคุม ARM Microcontroller

พารามิเตอร์ผลิตภัณฑ์:
แกนหลัก: Cortex-M3 32-bit RISC:
ความถี่ในการทำงาน: 72MHz, 1.25 DMIPS / MHz;
แรงดันใช้งาน: 2-3.6V;
แพ็คเกจ: LQFP100; พอร์ต I / 0: 80;
ทรัพยากรการจัดเก็บข้อมูล: แฟลช 512kB, 64kBRAM (หน่วยความจำขนาดใหญ่ 103V พร้อมการจัดแต่ง E)
ทรัพยากรอินเทอร์เฟซ: 3xSP, 5xUSART, 2xI2S, 2xI2C, 1xFSMC, 1xLCD, 1xSDIO, 1xUSB, 1xCAN;
การแปลงโมดูลัสโมดูลัส: 3xAD (12 บิต, 1us, 16 ช่องในนาที), 2xDA (12 บิต)
ฟังก์ชัน:
กำลังไฟฟ้าเข้า 5V โดยใช้ DC2.1 * 5.5 มาตรฐานหญิงช่วงอินพุต 4-9VCAN อินเทอร์เฟซ H / L นำออกโดย JTA1050 บอร์ดผู้ให้บริการมาพร้อมกับตัวต้านทาน 120 แล้ว
ชิป CAN CAN, JTA 1050
ชิปมาสเตอร์, STM32F103VET6, แพ็คเกจ LQFP
การส่งออกตะกั่ว GPIO Lead Export
ปุ่มรีเซ็ตเป็นปุ่มรีเซ็ต
การสั่นสะเทือนคริสตัล 32.768 32.768
การสั่นสะเทือนคริสตัล 8MHz 8MHz
พอร์ต JTAG การออกแบบตามการออกแบบพอร์ตมาตรฐาน JLINK
ปุ่มฟังก์ชัน SW2, SW3, SW3
ไฟแสดงสถานะ D2, D3, ไฟแสดงสถานะ D3
เต้าเสียบตะกั่ว GPI0 ของ GPI0
ตัวเลือกการตั้งค่าเริ่มต้นบูต (BOOTO, BOOT1)
เต้าเสียบตะกั่ว RS485 รุ่น RS485
ชิป MAX485 MAX485
ชิป SP3232EEN
ซีเรียล DB9 หญิง
ชิปไฟฟ้า AMS117-3.3V
พอร์ตอินพุตไฟเสริม
