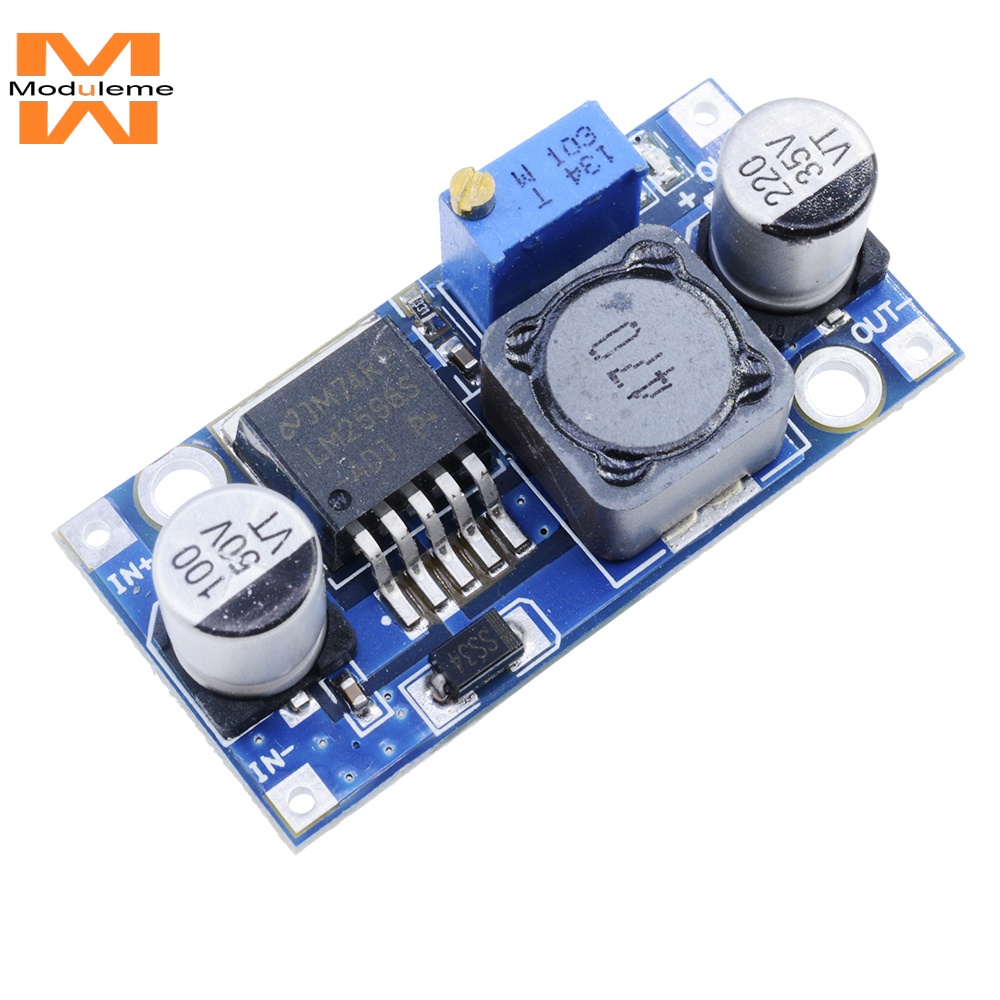

Lm2596 DC-DC ตัวแปลงบั๊ก ปรับได้ 3.2V ~ 35V ถึง 1.25-35V พาวเวอร์ซัพพลาย ลดแรงดันไฟฟ้า โมดูลควบคุมแรงดันไฟฟ้า
4.8
ขายแล้ว 1 ชิ้น
0 ครั้ง
฿27
฿34
-21%
moduleme.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
คุณสมบัติ:
1.โพเทนชิออมิเตอร์ที่ปรับได้แม่นยำใช้งานง่าย
2.ตัวกรองความถี่สูง 0.1UF ผลิตจากวัสดุคุณภาพสูง
3.ชิปกระแสไฟฟ้าสูงพิเศษที่มีเสถียรภาพ
ตัวเก็บประจุบายพาสความถี่สูง 4.01uF กรองเสียงรบกวนความถี่สูงได้อย่างมีประสิทธิภาพ
5.ขนาดเล็กเพียง 43 มม. * 21 มม. * 14 มม. เหมาะสำหรับผลิตภัณฑ์ยานยนต์ต่างๆแหล่งจ่ายไฟอุปกรณ์อิเล็กทรอนิกส์ ฯลฯ
พารามิเตอร์:
แรงดันไฟฟ้าอินพุต: 3.2V ~ 35V
แรงดันขาออก: 1.25V ~ 35V
กระแสไฟขาออก: 3A (สูงสุด)
ประสิทธิภาพการแปลง: 92% (สูงสุด)
กระเพื่อมเอาท์พุต: <30mV
ความถี่ในการสลับ: 65KHz
อุณหภูมิในการทำงาน: -45 ℃~+85 ℃
ความสูง: 43 มม. * 21 มม. * 14 มม. (ยาว * กว้าง * สูง)
อินพุต: DC 3V ถึง 35V (แรงดันอินพุตต้องสูงกว่าแรงดันขาออกมากกว่า 1.5V ไม่อนุญาตให้เพิ่มการบูสติ้ง)
เอาท์พุท: แรงดันไฟฟ้ากระแสตรงสามารถปรับได้ต่อเนื่องตั้งแต่ 1.5V ถึง 35V พร้อมกระแสไฟขาออกสูงสุด 3A เพื่อประสิทธิภาพสูง
คุณสมบัติ: ทั้งหมดใช้ตัวเก็บประจุโซลิดสเตทคุณภาพสูงแผงวงจรหนา 36u ค่า Q สูงการเหนี่ยวนำกำลังสูงพร้อมไฟแสดงสถานะ LED เอาต์พุต
ขอแนะนำให้ใช้กระแสไฟฟ้าน้อยกว่า 2.5A สำหรับงานระยะยาวและเพิ่มตัวระบายความร้อน (เอาต์พุตสูงกว่า 10W) หากเกิน 2A
เนื่องจากเป็นโมดูลลดขั้นตอนเพื่อให้แน่ใจว่าเอาต์พุตมีเสถียรภาพโปรดรักษาความแตกต่างของแรงดันไฟฟ้าขั้นต่ำที่ 1.5V
ข้อควรระวัง:
In + ใส่ขั้วบวก IN + อินพุตขั้วบวก IN - อินพุตขั้วลบ!
ขั้วบวก OUT - ขั้วลบเอาต์พุต + เอาต์พุตขั้วบวก OUT + เอาท์พุท - ขั้วลบเอาต์พุต!
หมายเหตุที่อินพุตและเอาต์พุตไม่สามารถย้อนกลับได้ การเชื่อมต่อย้อนกลับอาจไหม้!
ในเชื่อมต่อกับอินพุตออกจะเชื่อมต่อกับเอาต์พุตและไม่ควรกลับขั้วบวกและขั้วลบตามฉลากบนบอร์ด! หลังจากเชื่อมต่อแล้วให้ปรับความดันลดลงตามเข็มนาฬิกาโดยหมุนมากกว่าสิบรอบก่อน!
โมดูลปรับกำลังไฟที่แม่นยำ 1.3V -35V 3A
วิธีการเดินสายไฟ:
1. พอร์ตเชื่อมการบัดกรีสายไฟโดยตรงไปยังพอร์ตอินพุต (เอาต์พุต)
2. สามารถใส่หมุดบัดกรีผ่านตะกั่วหรือใช้กับบอร์ดรู หรือหลังจากเพิ่มหมุดแล้วสามารถบัดกรีเข้ากับ PCB ได้โดยตรง
ตัวอย่างแอปพลิเคชัน:
1. แหล่งจ่ายไฟที่ควบคุมออนบอร์ดเพียงเชื่อมต่อปลายอินพุตของโมดูลนี้เข้ากับที่จุดบุหรี่สำหรับแหล่งจ่ายไฟคุณสามารถปรับโพเทนชิออมิเตอร์และแรงดันขาออกได้ที่ 1.25-30V ซึ่งง่ายมาก และสะดวกสำหรับการเปิดเครื่องโทรศัพท์มือถือ MP3, MP4, การชาร์จ PSP และอุปกรณ์อื่น ๆ อีกมากมาย
2. อุปกรณ์อิเล็กทรอนิกส์กำลังไฟ เมื่ออุปกรณ์ต้องการแหล่งจ่ายไฟ 3-35V และแหล่งจ่ายไฟแรงดันไฟฟ้าที่สอดคล้องกันอยู่ในมือโมดูลนี้สามารถปรับแรงดันไฟฟ้าให้เป็นแรงดันไฟฟ้าที่ต้องการได้อย่างง่ายดายแก้ปัญหา
3. การทดสอบแรงดันไฟฟ้าที่ใช้งานได้จริง เมื่อทำโครงการโมดูลนี้สามารถใช้เพื่อแก้จุดบกพร่องช่วงแรงดันไฟฟ้าที่ใช้งานของระบบทดสอบแรงดันไฟฟ้าต่างๆซึ่งง่ายและสะดวกมาก
แพคเกจรวม:
โมดูล 1X โมดูล 1X
