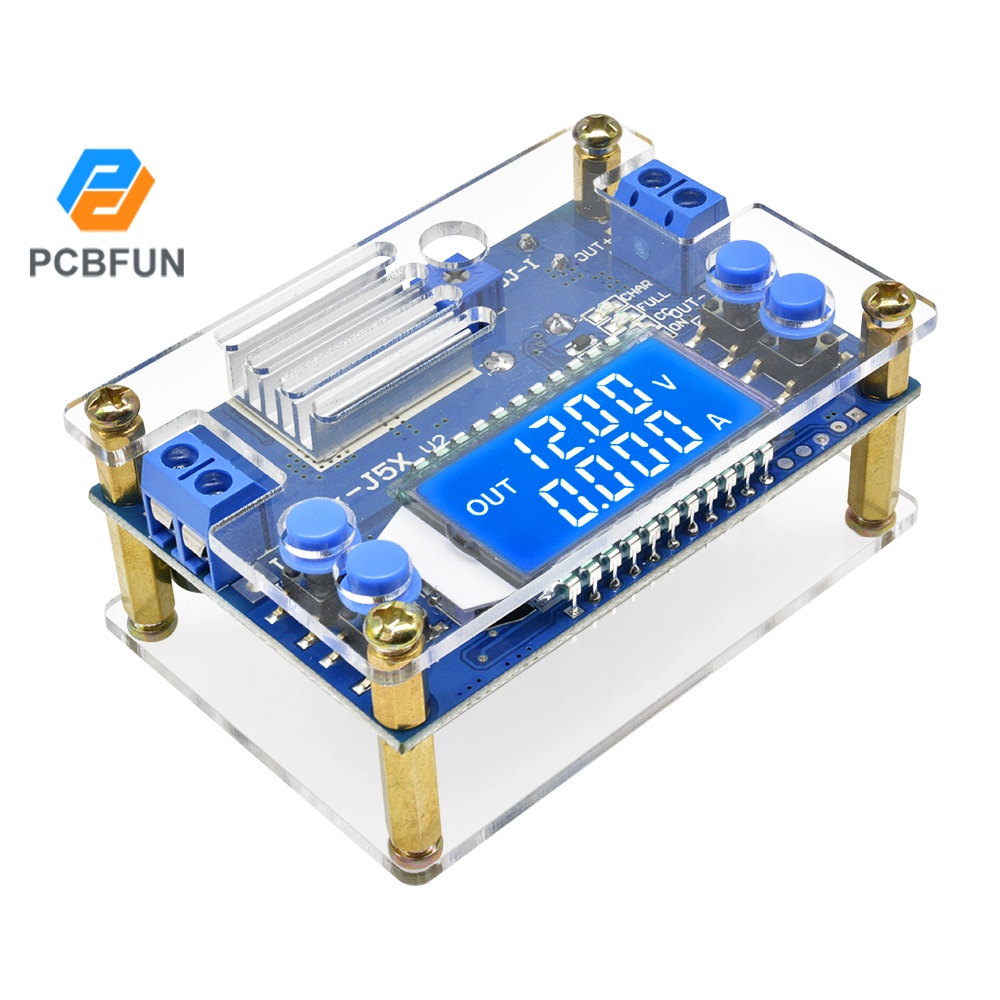

Pcbfun DC-DC ขั้นตอนลง 1.2-32V 12V 24V 5A แรงดันไฟฟ้าคงที่จอแสดงผล LCD ดิจิตอลปรับ Buck แหล่งจ่ายไฟแรงดันไฟฟ้า

พารามิเตอร์พารามิเตอร์:
1>.โมดูลจ่ายไฟแบบเลื่อนลง ของ ZK-J5X 5A ชื่อสินค้า: ZK-J5X 5A
2>.หมายเลขสินค้า: ZK-J5X
3>.แรงดันไฟฟ้าที่ใช้งานได้: DC 6.5V-36V
4>.แรงดันขาออก DC 1.2V-32V
5>.กระแสไฟขาออก: 5A (4.5A ต้องการแผ่นระบายความร้อน 3.5A เสถียรเป็นเวลานาน)
6>.กำลังขับ: 75W (75W ต้องการแผ่นระบายความร้อน 50W สำหรับ 3.5A)
7>.ช่วงการแสดงแรงดันไฟฟ้า: 1.2~32V
8>.ความแม่นยำในการแสดงแรงดันไฟฟ้า: +/- 0.1V
9>.ความละเอียดของแรงดันไฟฟ้า: 0.05V
10>.ช่วงการแสดงผลปัจจุบัน: 0~5A
11>.ความแม่นยำในการแสดงกระแสไฟฟ้า: +/- 0.05A
12>.ความละเอียดในการแสดงแรงดันไฟฟ้า: 0.005A
13>.ประสิทธิภาพการแปลง: ประมาณ 94%
14>.กระแสไฟฟ้าทำงาน: 30mA
15>.สตาร์ทแบบ Soft Starter: ใช่ (ความล้มเหลวที่กำลังโหลดไฟสูง)
16>.การป้องกันแบบย้อนกลับ: ใช่
17>.การป้องกันกระแสไฟฟ้าย้อนกลับ: ไม่ (ขอแนะนำให้เชื่อมต่อไดโอดในซีรีส์ที่'OUT +')
18>.ช่วงอุณหภูมิในการทำงาน: -20℃~85℃
19>.ช่วงความชื้นในการทำงาน: 0% -95% RH
20>.เปลือกหอย: 68 * 47 * 26 มม. ขนาดไม่รวมเปลือก: 68 * 47 มม
21>.เปลือก: 70.5*48.4 * 30 มม. ขนาดเปลือก: 70.5 * 48.4 * 30 มม
22>.ขนาดแผ่นระบายความร้อน: 20 * 14 * 6 มม.

ขั้นตอนการใช้งาน: ขั้นตอนการใช้:
1>.โมดูลพลังงานดาวน์ธรรมดา:
1.1>.การเชื่อมต่อแรงดันไฟฟ้าอินพุตที่เหมาะสมกับขั้วอินพุต
1.2>.ปุ่มปรับแรงดันไฟฟ้าคงที่เพื่อตั้งค่าแรงดันไฟฟ้าขาออกตามความต้องการ
1.3>.ทวนเข็มนาฬิกา ADJ-I หมุนโพเทนชิออมิเตอร์ ADJ-I ตามเข็มนาฬิกามากกว่า 10 รอบในตอนแรก
1.4>.เอาต์พุตการทดสอบกระแสไฟฟ้าลัดวงจรของมัลติมิเตอร์ที่ 10A หรือ 20A (เชื่อมต่อหัววัดทดสอบสองตัวเข้ากับขั้วเอาต์พุตบนโมดูล)
1.5>.Adj-i โพเทนชิออมิเตอร์ปัจจุบันคงที่ตามเข็มนาฬิกาเพื่อตั้งค่ากระแสไฟขาออกตามความต้องการค่าการป้องกันกระแสเกิน
1.6>.ทดสอบและใช้ (เช่นกระแสไฟขาออกสูงสุดของโมดูลคือ 2A หากแสดง 2A บนมัลติมิเตอร์จากนั้นกระแสสูงสุดจะเป็น 2A เมื่อใช้โมดูลนี้ไฟ LED สีแดงจะติดหากเอาต์พุตถึง 2A มิฉะนั้น LED จะปิด)
1.7>.แรงดันขาออกจะลดลงเนื่องจากตัวต้านทานการสุ่มตัวอย่างปัจจุบันที่เอาต์พุต ยิ่งกระแสไฟฟ้าสูงแรงดันไฟฟ้าก็จะยิ่งลดลงเท่านั้น

2>.เป็นที่ชาร์จ: เป็นที่ชาร์จ
2.1>.ท็อปส์ซู: โมดูลไฟไม่สามารถใช้เป็นโมดูลชาร์จได้หากไม่รองรับฟังก์ชั่นกระแสคงที่ความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ที่มีแรงดันไฟฟ้าไม่เพียงพอและเครื่องชาร์จมีขนาดใหญ่มากนั่นทำให้กระแสไฟชาร์จมากเกินไปแม้กระทั่งทำให้แบตเตอรี่เสียหาย ดังนั้นจึงเป็นเช่นนั้น จากนั้นก็สลับกลับไปที่การชาร์จแรงดันไฟฟ้าคงที่โดยอัตโนมัติ
2.2>.ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าในการชาร์จและกระแสไฟสำหรับแบตเตอรี่ที่ลอยอยู่หากพารามิเตอร์ของแบตเตอรี่ลิเธียมคือ 3.7V / 2200mAh แรงดันไฟฟ้าที่ชาร์จแบบลอยได้คือ 4.2V และกระแสไฟชาร์จสูงสุดคือ 1C ซึ่งคือ 2200mA
2.3>.เชื่อมต่อกับขั้วอินพุตด้านขวาที่ขั้วอินพุต (พารามิเตอร์ที่ตั้งไว้) หมายเหตุ: โปรดอย่าเชื่อมต่อโหลดระหว่างพารามิเตอร์ที่ตั้งไว้)
2.4>.ทดสอบแรงดันไฟฟ้าขาออกด้วยมัลติมิเตอร์และปรับปุ่ม '+' และ '-' แรงดันไฟฟ้าคงที่เพื่อให้แน่ใจว่าแรงดันไฟฟ้าขาออกถึงที่ต้องการแรงดันไฟฟ้าที่ลอยอยู่ (การชาร์จแบตเตอรี่ลิเธียม 3.7V ให้ปรับแรงดันขาออกเป็น 4.2V)
2.5>.ทวนเข็มนาฬิกา ADJ-I หมุนโพเทนชิออมิเตอร์ ADJ-I ตามเข็มนาฬิกามากกว่า 10 รอบในตอนแรก
2.6>.เอาต์พุตการทดสอบกระแสไฟฟ้าลัดวงจรของมัลติมิเตอร์ที่ 10A หรือ 20A (เชื่อมต่อหัววัดทดสอบสองตัวเข้ากับขั้วเอาต์พุตบนโมดูล)
2.7>.การหมุน ADJ-I โพเทนชิออมิเตอร์ปัจจุบันคงที่ตามเข็มนาฬิกาเพื่อตั้งค่ากระแสไฟขาออกตามค่ากระแสประจุ
2.8>.เชื่อมต่อแบตเตอรี่ที่ขั้วเอาต์พุตและเริ่มชาร์จ

3>.ไดรเวอร์ LED คงที่: กำลังไฟสูงเป็นตัวขับกระแสคงที่ LED สูง
3.1>.ตรวจสอบให้แน่ใจว่ากระแสไฟ LED ทำงานและแรงดันไฟฟ้าสูงสุด
3.2>.เชื่อมต่อกับขั้วอินพุตด้านขวาที่ขั้วอินพุต (พารามิเตอร์ที่ตั้งไว้) หมายเหตุ: โปรดอย่าเชื่อมต่อโหลดระหว่างพารามิเตอร์ที่ตั้งไว้)
3.3>.ทดสอบแรงดันไฟฟ้าขาออกโดยมัลติมิเตอร์ที่ขั้วเอาต์พุตและปรับปุ่ม '+' และ '-' เพื่อตั้งค่าแรงดันไฟฟ้าขาออกเป็นแรงดันไฟฟ้าสูงสุดของ LED
3.4>.เครื่องวัดระยะทาง ADJ-I หมุนทวนเข็มนาฬิกามากกว่า 10 รอบ
3.5>.เอาต์พุตการทดสอบกระแสไฟฟ้าลัดวงจรของมัลติมิเตอร์ที่ 10A หรือ 20A (เชื่อมต่อหัววัดทดสอบสองตัวเข้ากับขั้วเอาต์พุตบนโมดูล)
3.6>.หมุน ADJ-I โพเทนชิออมิเตอร์ปัจจุบันคงที่ตามเข็มนาฬิกาเพื่อตั้งกระแสไฟขาออกตามต้องการกระแสไฟ LED
