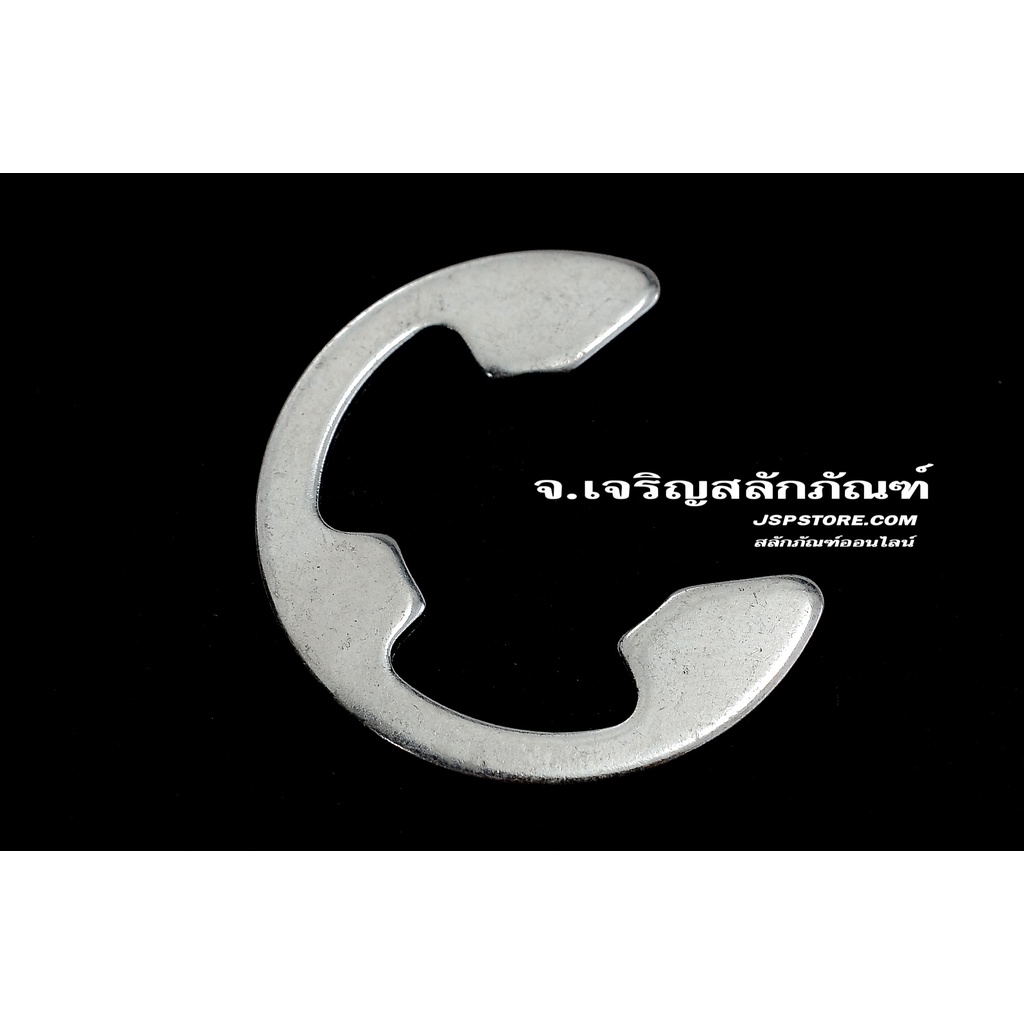

แหวนล็อคตัว E-Clip แหวนล็อคเกือกม้าเหล็กชุบ แหวนล็อคร่องเพลา (E-Clip, E Type External Retaining Ring Steel)

*** แหวนล็อคตัว E-Clip แหวนล็อคเกือกม้าเหล็กชุบ แหวนล็อคร่องเพลา (E-Clip, E Type External Retaining Ring Steel)
*** ออกใบกำกับภาษียอดสินค้า 200 บาทขึ้นไปคะ
*** รบกวนใส่รายละเอียดในหมายเหตุฟฟ 1. ชื่อบริษัท 2.ที่อยู่ 3.เลขประจำตัวผู้เสียภาษี 13 หลัก

แหวนล็อคเกือกม้าสแตนเลส (E-Clip, E Type External Retaining Ring Stainless Steel)
วัสดุ : เหล็ก (Steel)
Application :
แหวนล็อคเกือกม้า (E-ring, ring clip) เป็นแหวนล็อคแกนเพลาชนิดหนึ่ง ที่สามารถกดเข้าไปในร่องเพลาได้โดยไม่ต้องใช้เครื่องมือพิเศษใดๆ ปกติใช้เพียงคีมบีบเข้าไป หรืออาจใช้การตอกเข้าไปก็ได้เช่นกัน แหวนล็อคมีลักษณะเป็นรูปตัว E ในลักษณะเหมือนเกือกม้า เป็นครื่งวงกลมสามารถขยายออกได้ และบีบล็อคเมื่อแหวนเข้าไปในร่อง

รูในขนาด 1.2 mm
ความโตที่วงในของแกนล็อค (d) 1.2 mm
ความกว้างที่ปากแหวนล็อค (H) 1.0 mm
ความโตนอกของแหวน (D) 3.0 mm
ความหนาของแหวน (t) 0.3 mm
รหัส M1.2

รูในขนาด 1.5 mm
ความโตที่วงในของแกนล็อค (d) 1.5 mm
ความกว้างที่ปากแหวนล็อค (H) 1.3 mm
ความโตนอกของแหวน (D) 4.0 mm
ความหนาของแหวน (t) 0.4 mm
รหัส M1.5

รูในขนาด 2.0 mm
ความโตที่วงในของแกนล็อค (d) 2.0 mm
ความกว้างที่ปากแหวนล็อค (H) 1.7 mm
ความโตนอกของแหวน (D) 5.0 mm
ความหนาของแหวน (t) 0.4 mm
รหัส M2.0

รูในขนาด 2.3 mm
ความโตที่วงในของแกนล็อค (d) 2.3 mm
ความกว้างที่ปากแหวนล็อค (H) 2.0 mm
ความโตนอกของแหวน (D) 6.0 mm
ความหนาของแหวน (t) 0.4 mm
รหัส M2.3

ความโตที่วงในของแกนล็อค (d) 2.5 mm
ความกว้างที่ปากแหวนล็อค (H) 2.1 mm
ความโตนอกของแหวน (D) 6.0 mm
ความหนาของแหวน (t) 0.4 mm
รหัส M2.5

รูในขนาด 3.0 mm
ความโตที่วงในของแกนล็อค (d) 3.0 mm
ความกว้างที่ปากแหวนล็อค (H) 2.6 mm
ความโตนอกของแหวน (D) 7.0 mm
ความหนาของแหวน (t) 0.6 mm
รหัส M3.0

รูในขนาด 3.2 mm
ความโตที่วงในของแกนล็อค (d) 3.2 mm
ความกว้างที่ปากแหวนล็อค (H) 2.8 mm
ความโตนอกของแหวน (D) 7.0 mm
ความหนาของแหวน (t) 0.6 mm
รหัส M3.2

รูในขนาด 4.0 mm
ความโตที่วงในของแกนล็อค (d) 4.0 mm
ความกว้างที่ปากแหวนล็อค (H) 3.5 mm
ความโตนอกของแหวน (D) 9.0 mm
ความหนาของแหวน (t) 0.6 mm
รหัส M4.0

รูในขนาด 5.0 mm
ความโตที่วงในของแกนล็อค (d) 5.0 mm
ความกว้างที่ปากแหวนล็อค (H) 4.3 mm
ความโตนอกของแหวน (D) 11.0 mm
ความหนาของแหวน (t) 0.6 mm
รหัส M5.0

รูในขนาด 6.0 mm
ความโตที่วงในของแกนล็อค (d) 6.0 mm
ความกว้างที่ปากแหวนล็อค (H) 5.2 mm
ความโตนอกของแหวน (D) 12.0 mm
ความหนาของแหวน (t) 0.8 mm
รหัส M6.0

รูในขนาด 7.0 mm
ความโตที่วงในของแกนล็อค (d) 7.0 mm
ความกว้างที่ปากแหวนล็อค (H) 6.1 mm
ความโตนอกของแหวน (D) 14.0 mm
ความหนาของแหวน (t) 0.8 mm
รหัส M7.0

รูในขนาด 8.0 mm
ความโตที่วงในของแกนล็อค (d) 8.0 mm
ความกว้างที่ปากแหวนล็อค (H) 6.9 mm
ความโตนอกของแหวน (D) 16.0 mm
ความหนาของแหวน (t) 0.8 mm
รหัส M8.0

รูในขนาด 9.0 mm
ความโตที่วงในของแกนล็อค (d) 9.0 mm
ความกว้างที่ปากแหวนล็อค (H) 7.8 mm
ความโตนอกของแหวน (D) 18.0 mm
ความหนาของแหวน (t) 0.8 mm
รหัส M9.0

รูในขนาด 10.0 mm
ความโตที่วงในของแกนล็อค (d) 10.0 mm
ความกว้างที่ปากแหวนล็อค (H) 8.7 mm
ความโตนอกของแหวน (D) 20.0 mm
ความหนาของแหวน (t) 1.0 mm
รหัส M10.0

รูในขนาด 12.0 mm
ความโตที่วงในของแกนล็อค (d) 12.0 mm
ความกว้างที่ปากแหวนล็อค (H) 10.4 mm
ความโตนอกของแหวน (D) 23.0 mm
ความหนาของแหวน (t) 1.0 mm
รหัส M12.0

รูในขนาด 15.0 mm
ความโตที่วงในของแกนล็อค (d) 15.0 mm
ความกว้างที่ปากแหวนล็อค (H) 13.0 mm
ความโตนอกของแหวน (D) 29.0 mm
ความหนาของแหวน (t) 1.5 mm
รหัส M15.0

รูในขนาด 19.0 mm
ความโตที่วงในของแกนล็อค (d) 19.0 mm
ความกว้างที่ปากแหวนล็อค (H) 16.5 mm
ความโตนอกของแหวน (D) 37.0 mm
ความหนาของแหวน (t) 1.5 mm
รหัส M19.0

รูในขนาด 24.0 mm
ความโตที่วงในของแกนล็อค (d) 24.0 mm
ความกว้างที่ปากแหวนล็อค (H) 20.8 mm
ความโตนอกของแหวน (D) 44.0 mm
ความหนาของแหวน (t) 2.0 mm
รหัส M24.0
