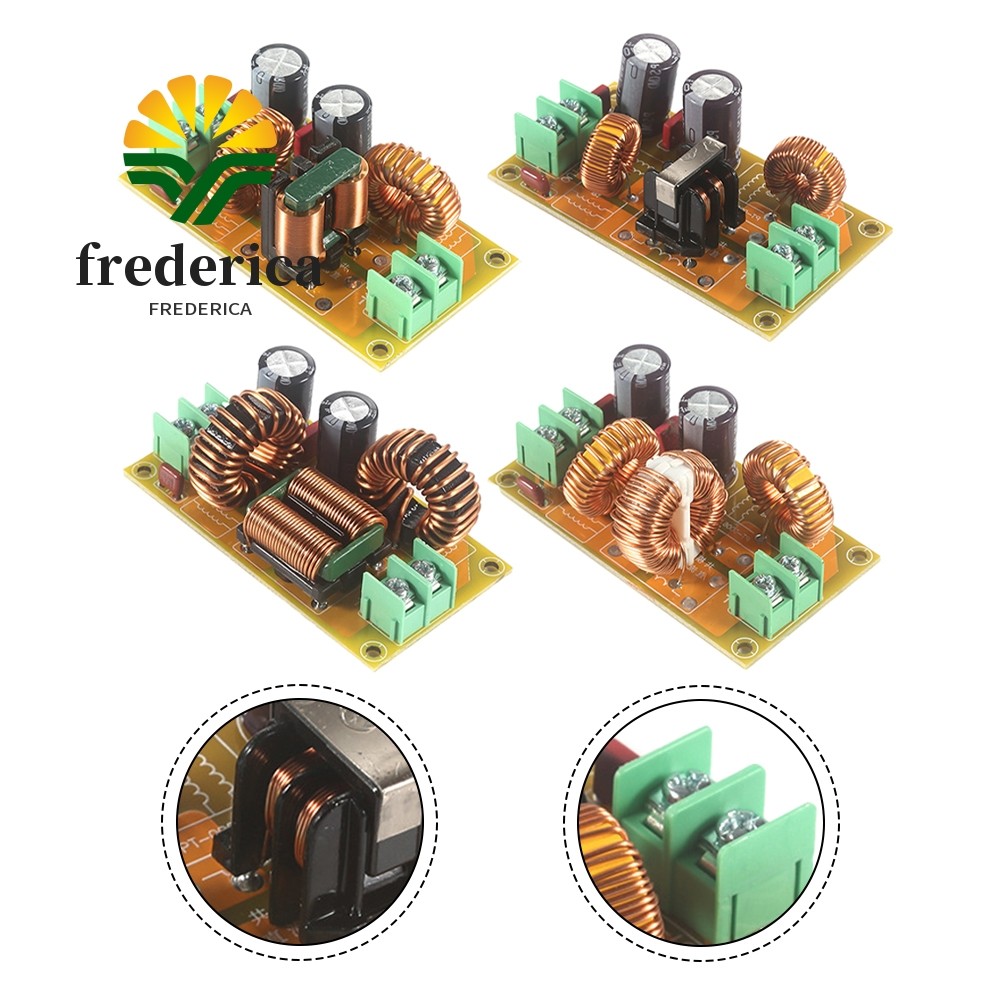

[FRDE-hot] 10A 20A DC50V DC LC filter สําหรับกรองรบกวนแม่เหล็กไฟฟ้า EMI❀
5.0
ขายแล้ว 2 ชิ้น
0 ครั้ง
฿149
฿541
-72%
frederica.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
คุณสมบัติ:
* ขนาดเล็กและสวยงาม
* * ประสิทธิภาพที่เชื่อถือได้
*บริโภคน้อย *
* * ใช้งานได้หลากหลาย
* สินค้าที่มีระยะทางสั้นที่สุดถึงสายกระแสสูง
คำอธิบาย:
วงจรกรองแหล่งจ่ายไฟ DC: วงจรนี้ประกอบด้วยสามส่วน ส่วนแรกคือวงจรกรอง LC หลักส่วนที่สองเป็นโหมดทั่วไปสำหรับตัวกรอง EMI และส่วนที่สามเป็นวงจรกรอง LC ทุติยภูมิ
อุปกรณ์ชดเชยฮาร์มอนิกเป็นตัวกรองแอลซีแบบพาสซีฟ โดยทั่วไปเรียกว่า ตัวกรองแบบพาสซีฟ (assive filter) เป็นอุปกรณ์ช่วยชดเชยฮาร์มอนิกแบบดั้งเดิมของแหล่งจ่ายไฟดีซีที่ประกอบด้วยตัวเหนี่ยวนำและตัวเก็บประจุ มันสามารถกรองออก 1 หรือฮาร์มอนิกมากขึ้นในแหล่งจ่ายไฟและทำให้แหล่งจ่ายไฟ DC บริสุทธิ์
การกรองโหมดทั่วไปสามารถแก้ปัญหาของการรบกวนกลุ่มชีพจรอย่างรวดเร็วชั่วคราวที่มีความถี่ซ้ำหลายพันเฮิร์ตซ์ในบางสถานที่ของผู้ใช้และยังสามารถระงับมัน.
ข้อกำหนด PCB ของ PCB คือ FR4 42X77X1.6MM การออกแบบวงจรกระแสสูงที่สั้นที่สุดเส้นทางสั้นสามารถทนต่อกระแสไฟฟ้าที่มากขึ้นและสัญญาณรบกวนน้อยลงไปยังโลกภายนอก
ตัวเหนี่ยวนำที่สอดคล้องกันคือ 10A, 20A,
อินพุต: DC ไม่เกิน 50V (แรงดันไฟฟ้าที่สูงขึ้นสามารถเพิ่มขึ้นได้โดยการเปลี่ยนตัวเก็บประจุไฟฟ้า)
เอาท์พุท: DC.
ปัจจุบัน: 10A.20A จัดหาตามความต้องการ
ข้อกำหนดชิ้นส่วนหลัก:
แผงวงจร: บอร์ดไฟเบอร์กลาส FR4 สองด้าน
ตัวเก็บประจุไฟฟ้า: 50V 470UF การใช้งาน 2 ชิ้น
ตัวเก็บประจุฟิล์มฟิล์ม: 100NF 2 ชิ้น 470 PF 1 ชิ้น
ตัวเหนี่ยวนำแหวนแม่เหล็ก: ปริมาณ 2 ชิ้น, (กระแสไฟฟ้าสูง 20A เดี่ยว),
ตัวเหนี่ยวนำโหมดทั่วไป ปริมาณ 1 ชิ้น, (แถบทองแดงเดี่ยวกระแสสูง 20A ตัวเหนี่ยวนำแบน)
ซ็อกเก็ต: 7.62 ซ็อกเก็ต 2PIN 3PIN ต่อ 1 ชิ้น
โมดูลนี้เหมาะสำหรับอุปกรณ์จ่ายไฟ DC ที่กำจัดสัญญาณรบกวนแม่เหล็กไฟฟ้าและสามารถใช้ในรถยนต์รถจักรยานยนต์และวงจร DC ที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าค่อนข้างแรง
ข้อมูลจำเพาะ:
ชื่อชิ้นส่วน: สำหรับฟิลเตอร์ EMI
ตามที่แสดง
ขนาด: ขนาด: ตามที่แสดง
สี: ตามที่แสดง
เนื้อหาแพคเกจ:
ตัวกรอง 1 * ตัวกรอง
ข้อควรระวัง:
เนื่องจากการวัดด้วยตนเองโปรดให้ข้อผิดพลาด 1-3 มม. โปรดตรวจสอบให้แน่ใจว่าคุณไม่ 'อย่าลืมก่อนเสนอราคา
เนื่องจากความแตกต่างระหว่างจอภาพที่ต่างกันรูปภาพอาจไม่สะท้อนสีจริงของรายการ โปรดดูภาพจริงที่ได้รับ ขอบคุณมากค่ะ
