Serial RS232 Male to Male Cable 9-Pin DB9 1.5m สาย COM ชนิด Straight-Through และ Crossover

Serial RS232 Male to Male Cable 9-Pin DB9 1.5m สาย COM
ไว้ต่อเข้ากับเครื่องพิมพ์ หรือเครื่องมือต่างๆที่รองรับ

มี 2 ชนิด กรุณาตรวจสอบชนิดของสายให้แน่ใจก่อนสั่งซื้อ

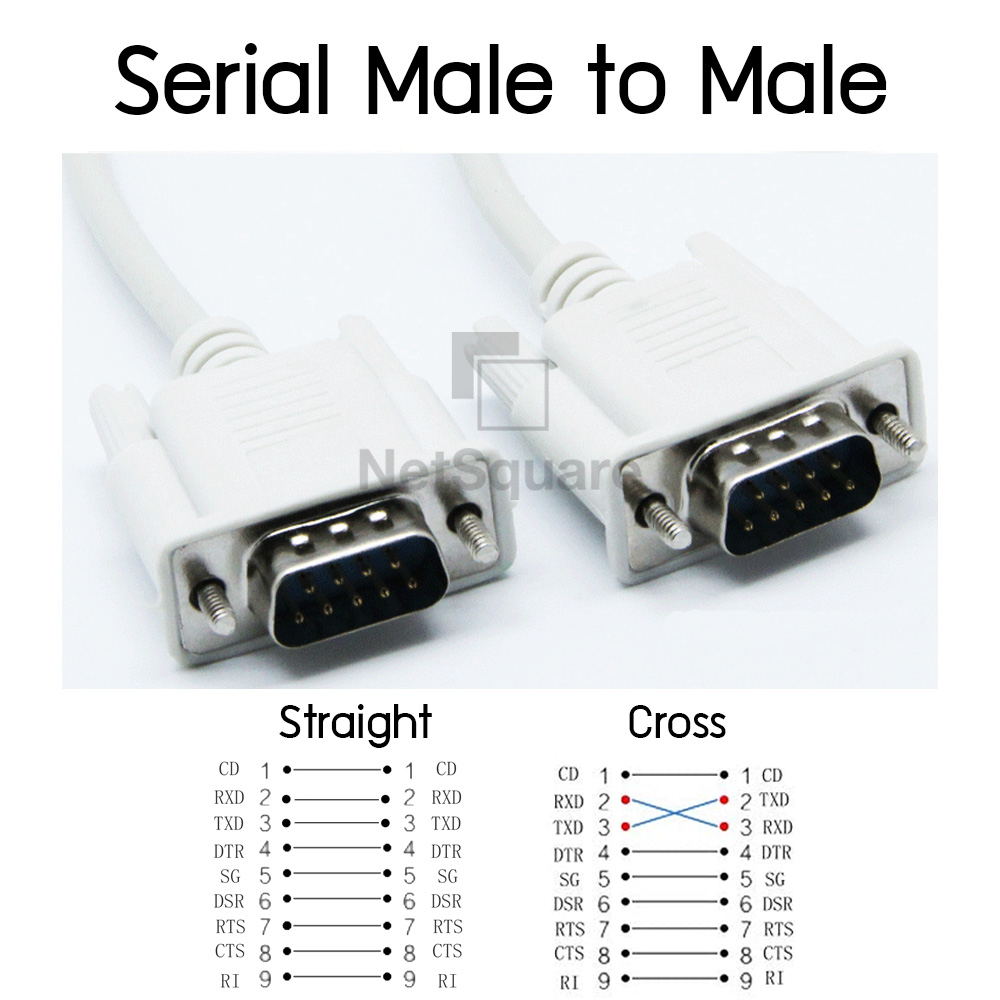

สามารถตรวจสอบการเชื่อมต่อจากภาพ
1.Straight-Through
2.Crossover


======================================
รายระเอียดด้านล่างสำหรับสินค้า "เครื่องเทสชนิดสาย"
======================================

- ตัวเครื่องมีปุ่มปรับโหมดการทดสอบชนิด Straight / Null และการเชื่อมต่อภายใน 9 เส้น
- ใช้แบตเตอรี่ชนิด CR2032 1 ก้อน สามารถใส่แบตเตอรี่ ทิ้งไว้ได้โดยไม่ใช้พลังงาน เครื่องทำงานเมื่อเสียบสาย
- รองรับสายหัว DB9 แบบ Male หรือ Female ทุกรูปแบบ

วิธีใช้:
1. ตรวจสอบว่าใส่แบตเตอรี่เรียบร้อยในเครื่องทดสอบ
2. ต่อสาย Serial ด้านหนึ่งที่ด้าน A และ อีกข้างที่ด้าน B
3. เลื่อนตำแหน่งสวิสต์ไปยังโหมดที่ต้องการทดสอบ
- ทดสอบชนิดของสาย (Straight Or Null Test) ไฟ Straight หรือ ไฟ Null จะติดแสดงชนิดของสาย
- ทดสอบการเชื่อมต่อของสายภายใน 9 เส้น (Continuity Test) ไฟ 9 ดวงจะติดแสดงการเชื่อมต่อของพินภายใน 9 เส้น
4. ถอดสาย Serial เมื่ออ่านค่าเสร็จสิ้น

ความหมายของไฟ:
- ไฟ Straight
Pin 2 ด้าน A เชื่อมต่อกับ Pin 2 ด้าน B และ Pin 3 ด้าน A เชื่อมต่อกับ Pin 3 ด้าน B
(TX_A = TX_B) AND (RX_A = RX_B)
- ไฟ Null
Pin 2 ด้าน A เชื่อมต่อกับ Pin 3 ด้าน B และ Pin 3 ด้าน A เชื่อมต่อกับ Pin 2 ด้าน B
(TX_A = RX_B) AND (RX_A = TX_B)
- ไฟ Continuity
ไฟติดตำแหน่งที่พิน n แสดง การเชื่อมต่อจากพินใดพินหนึ่งจากด้าน A ไปยังพิน n ที่ด้าน B
ไฟตำแหน่งที่ไม่ติดแสดงว่าพินนั้นที่ด้าน B ไม่มีการเชื่อมต่อใดๆ ไปยังด้าน A
ตัวอย่าง:
- ไฟติดตำแหน่งพิน 1 ความหมายคือ มีการเชื่อมต่อจากพินใดพินหนึ่งจากด้าน A ไปยังพิน 1 ที่ด้าน B
- ไฟติดทุกดวง (พิน 1-9) ความหมายคือ ทุกพินของด้าน B มีการเชื่อมต่อไปยังด้าน A

ขนาดสินค้าทั้งชิ้น: 38*84*17 (mm)

ข้อควรระวัง:
- ใช้ทดสอบสาย Serial ครั้งละ 1 เส้นเท่านั้น
- ห้ามต่อเครื่องทดสอบกับอุปกรณ์ใด ๆ อาจจะทำให้เครื่องทดสอบหรืออุปกรณ์นั้นเสียหาย
- ระวังอย่างให้บอร์ดสัมผัสกับวัสดุโลหะ อาจจะทำให้ช็อตและเสียหายได้
