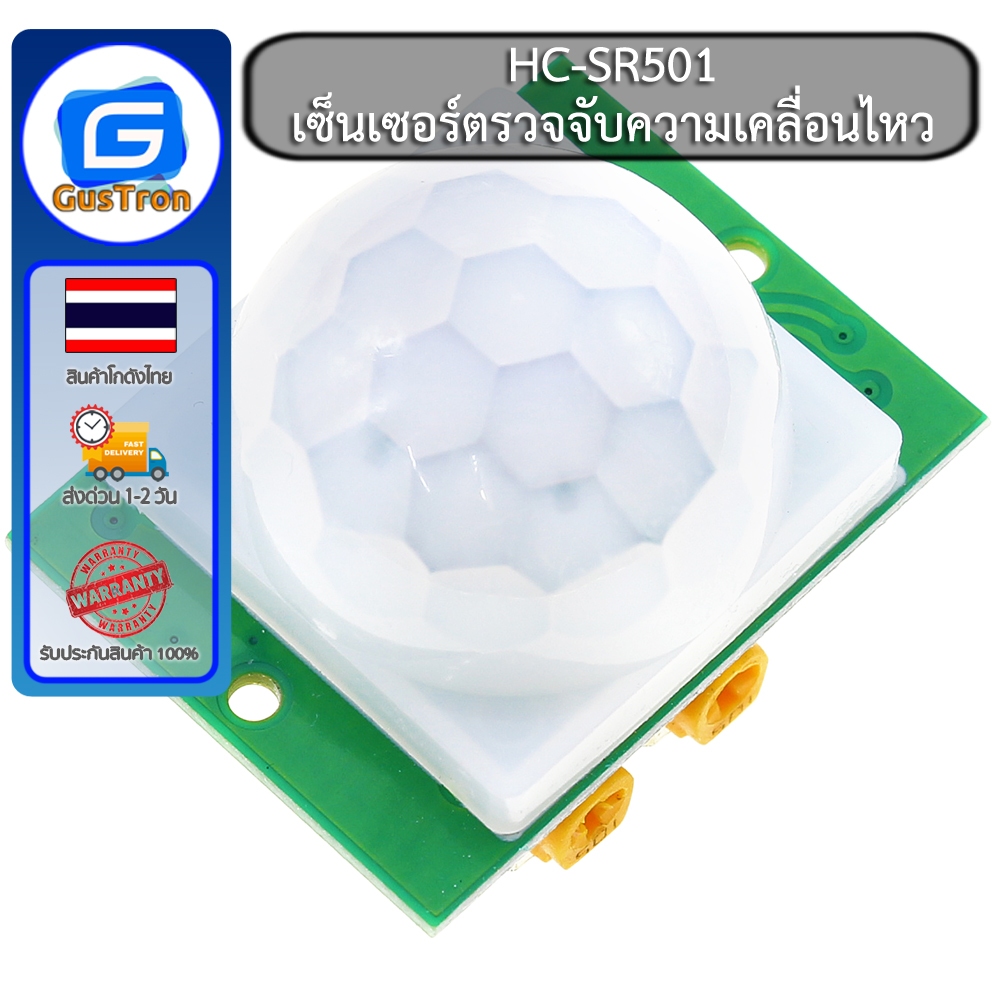

PIR เซ็นเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Detector Module HC-SR501 2021
4.8
ขายแล้ว 4 ชิ้น
0 ครั้ง
฿50
GusTron
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
PIR เซ็นเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Detector Module HC-SR501 2021
ตรวจจับความเคลื่อนไหวจากความร้อน เมื่อมีคนเดินผ่านก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่า
สัญญาณมีไฟออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจ
จับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 5-10 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแค่
ตอนกลางคืน ไฟเลี้ยงช่วงกว้าง 3-30V
ขา OUT จะให้เอาต์พุตออกมาในรูปของดิจิตอล สามารถปรับลักษณะของสัญญาณขาออกได้จากการเปลี่ยนจั้มเปอร์ มีรูปแบบสัญญาณเอาต์พุต 2 แบบ คือ
สัญญาณแบบคลื่นพัลส์ต่อเนื่อง
สัญญาณลอจิก 1 ค้างไว้ จนกว่าจะไม่สามารถจับความเคลื่อนไหวได้ จึงจะกลับมาเป็นลอจิก 0
ปุ่มปรับ Delay Time Adjust ใช้ปรับการหน่วงเวลาตรวจจับ หากปรับไวมาก จะทำให้ค้างสถานะ 1 ไว้นาน เนื่องจากการตรวจจับไม่ให้ผลแบบทันทีทันใด เมื่อตรวจจับพบ จะให้สถานะทางเอาต์พุตเป็น 1 ค้างไว้ เวลาที่ค้างไว้ขึ้นอยู่กับการปรับ Delay Time Adjust เมื่อหมดเวลาจึงตรวจจับอีกครั้ง หากตรวจจับไม่เจอก็จะให้สถานะเป็น 0 แต่หากจับเจอ จะค้างสถานะ 1 ไว้
ปุ่มปรับ Distance Adjust ใช้ปรับความไว และระยะในการตรวจจับ
Dimension: 3.2cm x 2.4cm x 1.8cm (approx)
Infrared sensor with control circuit board
The sensitivity and holding time can be adjusted
Working Voltage Range: DC 3-30V
Current drain:<60uA
Voltage Output: High/Low level signal:3.3V TTL output
Detection distance: 3--7M(can be adjusted)
Detection range: <140°
Delay time: 5-200S(can be adjusted, default 5s +-3%)
Blockade time: 2.5 S (default)
Trigger: L: Non-repeatable trigger H: Repeat Trigger (default)
Work temperature:-20-+80°C
Trigger Method: L unrepeatable trigger / H repeatable trigger
❤️❤️❤️❤️รับประกันสินค้า 100%❤️❤️❤️❤️
- ภายใน 14 วัน (นับจากวันที่ลูกค้าได้รับสินค้า)
- เปลี่ยนฟรีทันที !!!! (กรณีสินค้าเกิดความเสียหายจากโรงงานของผู้ผลิตเท่านั้น)
เงื่อนไข: 1. ไม่มีรอยไหม้จากการใช้งานผิดวิธี หรือ ร่องรอยการใช้งานผิดประเภทที่ทำให้สินค้าเสียหาย
2. มีเลข Serial รหัสสินค้า จากโรงงานของทางร้านอยู่บนผลิตภัณฑ์(ข้อนี้ถ้าซื้อกับทางร้านจะมีทุกตัวลูกค้าไม่ต้องกังวลนะครับ)
🙏🙏🙏🙏 บริการให้คำแนะนำปรึกษา ฟรี !!!! 🙏🙏🙏🙏
