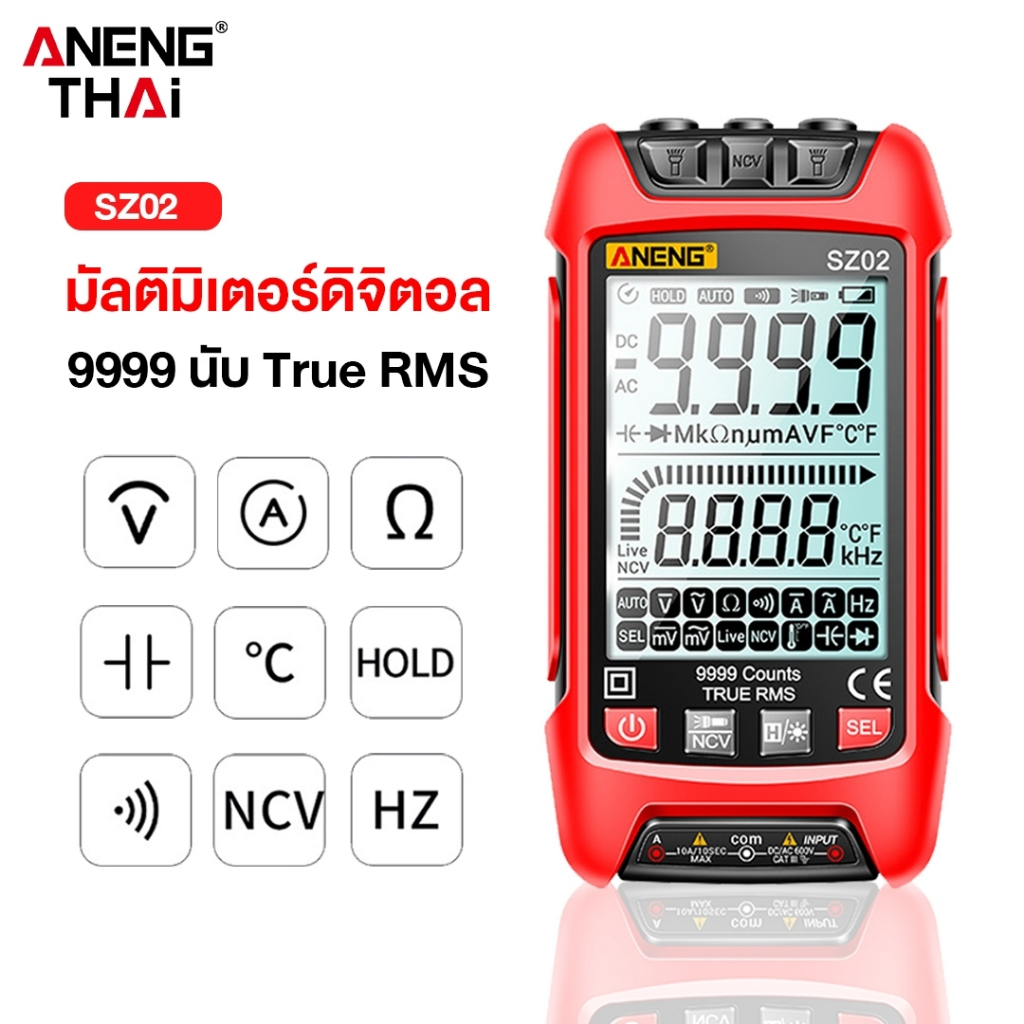

[ANENG THAI] SZ02 เครื่องวัดมัลติมิเตอร์ไฟฟ้า หน้าจอดิจิทัลอัตโนมัติ วัดกระแสไฟ NCV วัดแรงดันไฟฟ้า ระบบAUTO

CMT02
- เป็นโหมด AUTO ไม่ต้องปรับการวัด
-ใช้ถ่าน AAA 2 ก้อน
- วัดกระแสไฟฟ้าได้ 0.001-10แอมป์
- วัดแรงดันไฟฟ้า AC-DC ได้ 0.1มิลลิโวล ถึง 1000V.(AC:ไฟฟ้ากระแสสลับ DC:ไฟฟ้ากระแสตรง)
- วัดความถี่ได้ 0.1-1000 เฮิร์ท (ความถี่หมายถึงจำนวนครั้งที่ไฟฟ้าสลับไปมาระหว่างค่าบวกและค่าลบใน 1 วินาที)
- วัดค่าความต้านทานได้ 0.1โอห์ม ถึง 100 เมกกะโอห์ม (ความต้านทานจะคำนวณโดยการวัดกระแสและแรงดันที่ใช้กับวงจรแทน)
- วัดคาปาซิเตอร์ได้ตั้งแต่ 0.001 พิโคฟารัด ถึง 100,000 ไมโครฟารัด (ตัวเก็บประจุไฟฟ้า)
- วัดค่าอุณหภูมิได้ -40 ถึง 1000 องศาเซลเซียส
-40 ถึง 1832 F
- การวัดแรงดันไฟฟ้าที่ค่าต่ำต้องกดเลือกการวัด การวัดค่า คาปาซิเตอร์ ไดโอด อุณหภูมิ ต้องปรับเลือกโดยการกด SET
- กระแสตรง กระแสสลับ ความต้านทานกระแสไฟฟ้า ความถี่ สามารถวัดได้เลย ในโหมด AUTO
- ช่องซ้ายสุด สำหรับวัดกระแสไฟฟ้า วัดได้ถึง 10 แอมป์
***กดใช้งาน***
- นำสายสีดำ เสียบตรงคำว่าคอมมอน ตรงช่องกลาง
- นำสายสีแดง เสียบตรงคำว่า INPUT ตรงช่องขวาสุด
- ปลายสายจะมีปลอกหุ้ม ให้ดึงปลอกหุ้มออก
*** ถ้าไฟบ้านที่จอจะขึ้น AC กี่โวลท์ กี่เฮิร์ท ถ้าบ้านเราอยู่ประมาณ 50 เฮิร์ท
- เวลาวัดแรงดันไฟฟ้าสูง หน้าจอจะขึ้นสีแดง
*** ถ้าวัดถ่านไฟจอจะขึ้น DC กี่โวลท์ กี่องศา
- กดปุ่ม H/O ค้างไว้ เพื่อให้หน้าจอสว่างขึ้น เป็นสัญลักษณ์รูปหลอดไฟ
- กดปุ่ม H/O ค้างไว้ เพื่อให้หน้าจอมืดเหมือนเดิม เป็นสัญลักษณ์รูปหลอดไฟ
***อักษรตัว H คือการล็อคค่าหน้าจอ Hold
- วัดแรงดันไฟฟ้าไว้ และ กดตัว H ค่าแรงดันไฟฟ้าจะล็อคอยู่ตามค่าที่เรากด เพื่อกันลืม
***ปุ่มที่ 2 จากซ้ายมือ มีสัญลักษณ์รูปไฟฉาย สามารถเปิดไฟฉายได้เพียงกดปุ่มครั้งเดียว
***ส่วน NCV ต้องกดแช่ไว้ประมาณ 3 วินาที

- เมื่อถอดสายมิลติมิเตอร์ออก สามารถนำไปเช็คสายที่มีไฟได้ โดยการนำเอาด้านบนของตัวเครื่องไปแตะใกล้ๆจุดที่มีแรงดันไฟฟ้า จะมีเสียงดังขึ้น

กดปุ่ม SET ครั้งที่ 1 จะเปลี่ยนเป็นโหมดวัดความต้านทาน
กดปุ่ม SET ครั้งที่ 2 จะเปลี่ยนเป็นโหมดการวัดไดโอด อุปกรณ์สารกึ่งตัวนำ
กดปุ่ม SET ครั้งที่ 3 จะเปลี่ยนเป็นโหมดวัดคาปาซิเตอร์
กดปุ่ม SET ครั้งที่ 4 จะเปลี่ยนเป็นโหมดวัด DC มิลลิโวลท์
กดปุ่ม SET ครั้งที่ 5 จะเปลี่ยนเป็นโหมดวัด AC มิลลิโวลท์
กดปุ่ม SET ครั้งที่ 6 จะเปลี่ยนเป็นโหมด Line
กดปุ่ม SET ครั้งที่ 7 จะเปลี่ยนเป็นโหมดวัดค่าอุณหภูมิ
***สามารถแสดงค่าอุณหภูมิได้ทั้งองศาฟาเรนไฮน์ และองศาเซลเซียสพร้อมกัน
***ในการวัดค่าอุณหภูมิจะต้องเปลี่ยนสายมัลติมิเตอร์เป็นสายเทอร์โม
- นำสายสีดำ เสียบตรงคำว่าคอมมอน ตรงช่องกลาง
- นำสายสีแดง เสียบตรงคำว่า INPUT ตรงช่องขวาสุด
กดปุ่ม SET ครั้งที่ 8 จะกลับมาเป็นโหมด AUTO
***โหมด AUTO จะไม่สามารถวัดคาปาซิเตอร์ ไดโอดได้ ถ้าจะวัดต้องกดปุ่ม SELเลือก
