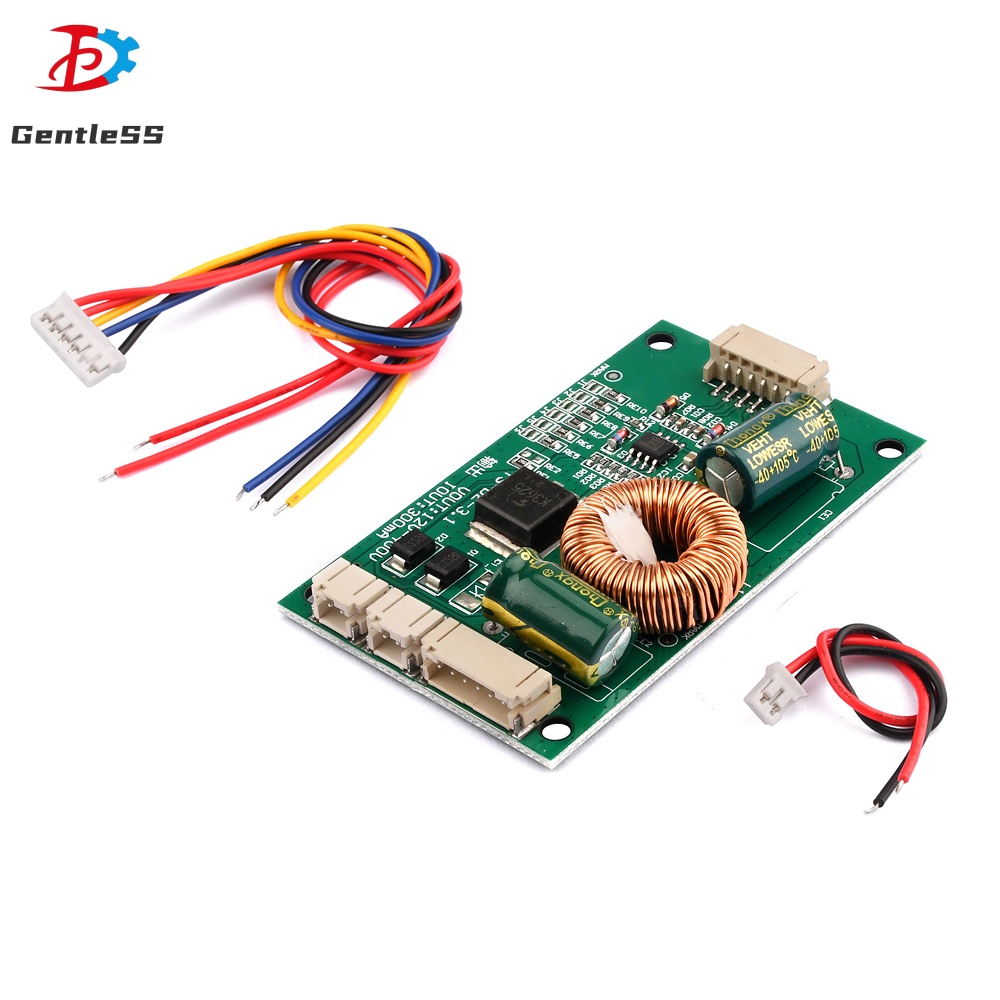

DC12-200V 14-65 นิ้ว LED LCD TV Backlight Strip Booster Board Universal Driver Board
4.9
ขายแล้ว 3 ชิ้น
0 ครั้ง
฿108
฿167
-35%
GentleSS.th
แบรนด์:
NoBrand
ซื้อที่ Shopee
คุณจะถูกนำไปยัง Shopee
รายละเอียดสินค้า
คุณสมบัติ:
1.แผ่นยกได้รับการออกแบบโดยใช้อินพุตและวิธีการส่งออกที่กว้าง
2.แรงดันขาออกสามารถปรับได้โดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการสำหรับแถบไฟของคุณและแรงดันไฟฟ้าอินพุตจะถูกกำหนดโดยวิธีการเดินสายไฟสองวิธี
3.ด้วยสายเชื่อมต่ออินพุตและเอาต์พุต
4.ปริมาณขนาดเล็กกำลังไฟสูง
5.แผงไฟ LED TV เอนกประสงค์ขนาด 14 นิ้วถึง 65 นิ้วเหมาะสำหรับ LED TV ขนาด 14 นิ้วถึง 65 นิ้ว
พารามิเตอร์:
แรงดันไฟฟ้าอินพุต: 12-200V
แรงดันขาออก: ปรับโดยอัตโนมัติระหว่าง 24-400V
ขนาด: ยาว 72 มม. * กว้าง 44 มม
คำแนะนำในการเดินสายไฟ:
แผ่นแรงดันที่เพิ่มขึ้นนี้ได้รับการออกแบบโดยใช้วิธีการป้อนแรงดันไฟฟ้าและเอาต์พุตที่กว้างและสามารถปรับแรงดันขาออกโดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการโดยแถบหลอดไฟของคุณ แรงดันไฟฟ้าอินพุตจะถูกกำหนดตามวิธีการเดินสายไฟสองวิธี
1. สายสีแดงและสีเหลืองสองเส้นเชื่อมต่อกันเป็น 12V และสายสีน้ำเงินเชื่อมต่อกับสัญญาณสวิตช์ (BLON) โดยปกติจะเป็นบอร์ดแบบบูรณาการ จะอยู่ด้านหลังของบอร์ด หากไม่พบ BLON สามารถเชื่อมต่อกับ 5V บน USB และสายสีดำต่อสายดินได้
2. สายสีแดงเชื่อมต่อกับเอาต์พุตของเมนบอร์ดระหว่าง 12v ถึง 200v สายสีเหลืองเชื่อมต่อกับ 12v สายสีน้ำเงินจะเชื่อมต่อกับสัญญาณเปิด / ปิดเครื่อง (BLON) และสายสีดำ สายดินถูกต่อสายดิน ข้อควรระวัง: หากแรงดันไฟฟ้าอินพุต 12V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 100V แรงดันไฟฟ้าอินพุตคือ 24V แถบไฟต้องไม่เกิน 200V หากแรงดันไฟฟ้าอินพุตคือ 24V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 200V พยายามอย่าใช้ภายใต้การโอเวอร์โหลดมากเกินไปเพื่อหลีกเลี่ยงความทนทาน ขอบคุณนะคะ
แรงดันขาออกจะถูกปรับโดยอัตโนมัติตามแรงดันไฟฟ้าที่ต้องการของแถบไฟซึ่งหมายความว่าแรงดันไฟฟ้าที่จำเป็นสำหรับแถบไฟของคุณจะเพิ่มขึ้นให้อยู่ในระดับเดียวกับแผ่นแรงดัน เชื่อมต่อสายสีแดงบวกกับเอาต์พุตบวกของแถบหลอดไฟและเอาต์พุตเชิงลบ เชื่อมต่อกับขั้วลบของแถบไฟ
3.หากแถบไฟหลายชุดสามารถเชื่อมต่อเข้าด้วยกันและการเชื่อมต่อข้างต้นถูกต้องคุณสามารถเปิดเครื่องและสตาร์ทเครื่องได้อย่างมั่นใจ หากภาพสลัวเมื่อเปิดเครื่องสามารถปรับได้ตาม j1 / j2 / j3 / j4 / j5 ของบอร์ดบูสเตอร์ การทำให้จุดเชื่อมของ j1 สั้นลงสามารถเพิ่มความสว่างได้ J2 ไฟฟ้าลัดวงจรจะเพิ่มขึ้นอีกครั้ง โดยการเปรียบเทียบปรับความสว่างให้อยู่ในระดับที่เหมาะสม
แพคเกจรวม:
บอร์ดไดรฟ์ 1X 1X
สายเคเบิล 2 X สายเคเบิล
1.แผ่นยกได้รับการออกแบบโดยใช้อินพุตและวิธีการส่งออกที่กว้าง
2.แรงดันขาออกสามารถปรับได้โดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการสำหรับแถบไฟของคุณและแรงดันไฟฟ้าอินพุตจะถูกกำหนดโดยวิธีการเดินสายไฟสองวิธี
3.ด้วยสายเชื่อมต่ออินพุตและเอาต์พุต
4.ปริมาณขนาดเล็กกำลังไฟสูง
5.แผงไฟ LED TV เอนกประสงค์ขนาด 14 นิ้วถึง 65 นิ้วเหมาะสำหรับ LED TV ขนาด 14 นิ้วถึง 65 นิ้ว
พารามิเตอร์:
แรงดันไฟฟ้าอินพุต: 12-200V
แรงดันขาออก: ปรับโดยอัตโนมัติระหว่าง 24-400V
ขนาด: ยาว 72 มม. * กว้าง 44 มม
คำแนะนำในการเดินสายไฟ:
แผ่นแรงดันที่เพิ่มขึ้นนี้ได้รับการออกแบบโดยใช้วิธีการป้อนแรงดันไฟฟ้าและเอาต์พุตที่กว้างและสามารถปรับแรงดันขาออกโดยอัตโนมัติตามแรงดันไฟฟ้าที่คุณต้องการโดยแถบหลอดไฟของคุณ แรงดันไฟฟ้าอินพุตจะถูกกำหนดตามวิธีการเดินสายไฟสองวิธี
1. สายสีแดงและสีเหลืองสองเส้นเชื่อมต่อกันเป็น 12V และสายสีน้ำเงินเชื่อมต่อกับสัญญาณสวิตช์ (BLON) โดยปกติจะเป็นบอร์ดแบบบูรณาการ จะอยู่ด้านหลังของบอร์ด หากไม่พบ BLON สามารถเชื่อมต่อกับ 5V บน USB และสายสีดำต่อสายดินได้
2. สายสีแดงเชื่อมต่อกับเอาต์พุตของเมนบอร์ดระหว่าง 12v ถึง 200v สายสีเหลืองเชื่อมต่อกับ 12v สายสีน้ำเงินจะเชื่อมต่อกับสัญญาณเปิด / ปิดเครื่อง (BLON) และสายสีดำ สายดินถูกต่อสายดิน ข้อควรระวัง: หากแรงดันไฟฟ้าอินพุต 12V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 100V แรงดันไฟฟ้าอินพุตคือ 24V แถบไฟต้องไม่เกิน 200V หากแรงดันไฟฟ้าอินพุตคือ 24V แรงดันไฟฟ้าของแถบไฟต้องไม่เกิน 200V พยายามอย่าใช้ภายใต้การโอเวอร์โหลดมากเกินไปเพื่อหลีกเลี่ยงความทนทาน ขอบคุณนะคะ
แรงดันขาออกจะถูกปรับโดยอัตโนมัติตามแรงดันไฟฟ้าที่ต้องการของแถบไฟซึ่งหมายความว่าแรงดันไฟฟ้าที่จำเป็นสำหรับแถบไฟของคุณจะเพิ่มขึ้นให้อยู่ในระดับเดียวกับแผ่นแรงดัน เชื่อมต่อสายสีแดงบวกกับเอาต์พุตบวกของแถบหลอดไฟและเอาต์พุตเชิงลบ เชื่อมต่อกับขั้วลบของแถบไฟ
3.หากแถบไฟหลายชุดสามารถเชื่อมต่อเข้าด้วยกันและการเชื่อมต่อข้างต้นถูกต้องคุณสามารถเปิดเครื่องและสตาร์ทเครื่องได้อย่างมั่นใจ หากภาพสลัวเมื่อเปิดเครื่องสามารถปรับได้ตาม j1 / j2 / j3 / j4 / j5 ของบอร์ดบูสเตอร์ การทำให้จุดเชื่อมของ j1 สั้นลงสามารถเพิ่มความสว่างได้ J2 ไฟฟ้าลัดวงจรจะเพิ่มขึ้นอีกครั้ง โดยการเปรียบเทียบปรับความสว่างให้อยู่ในระดับที่เหมาะสม
แพคเกจรวม:
บอร์ดไดรฟ์ 1X 1X
สายเคเบิล 2 X สายเคเบิล
