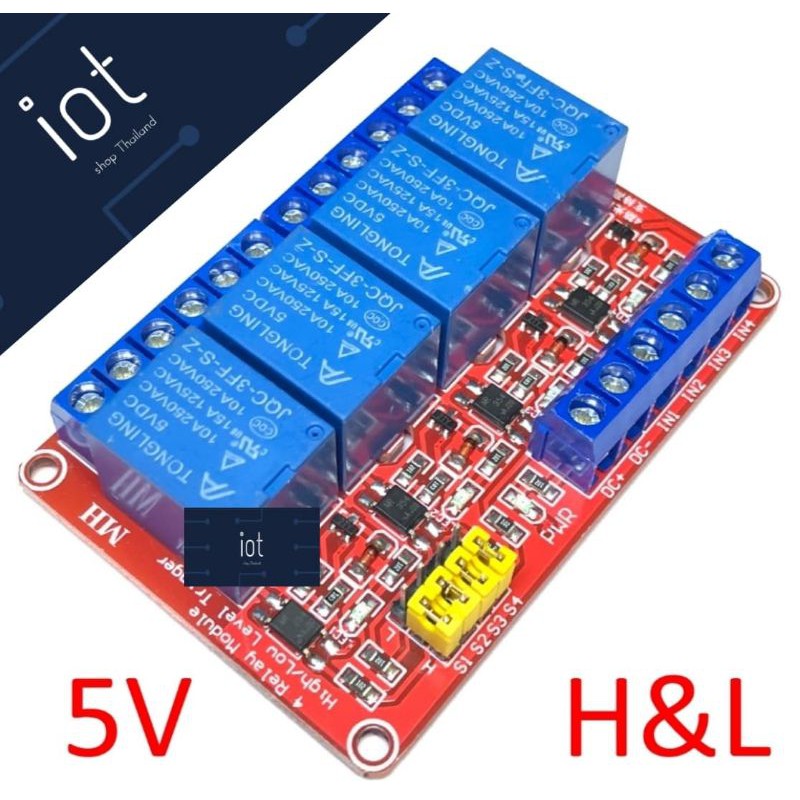

5V 4 Channel Relay Isolation High And Low Trigger

Description:

1.Maximum load: AC 250V/10A, DC30V/10A;
2.SMD optocoupler isolation, strong driving ability, stable performance; trigger current 5mA;
3.the module voltage 5V;
4.each channel module can be set high or low triggered by jumper;
5.fault-tolerant design, even if the control line is broken, the relay will not operate;
6.power indicator (green), 4 relay state indicator (red)
7.interface design user-friendly, all interfaces are available through the wiring terminal direct connection leads, very convenient
8.module size: 73mm * 50mm * 18.5mm (L * W * H)
9.has 4 mounting bolts holes, hole 3.1mm, spacing 67mm * 44.5mm

Interface:

1.DC +: positive power supply
2.DC-: negative power supply
3.IN1-IN4: set according to each channel, can control the high or low level corresponding relay
4.NO1-NO4: former relay normally open interfaces, relay vacant after the pull-in and COM short-circuited
5.COM1-COM4 relay Common Interface
6.NC1-NC4: After the relay NC interfaces, relay and COM short-circuited before, pull vacant


โมดูลรีเลย์ 4 ช่อง แยกอิสระ สามารถเลือกทำงานได้ทั้งสภาวะ Active HIGH หรือ Active LOW โดยผู้ใช้สามารถเลือกเองได้ว่าจะให้ช่องไหนเป็น Active HIGH หรือบางช่องเป็น Active LOW ก็ทำได้ ทนกระแสสูงสุด 10A/250VAC ,15A/125VAC
