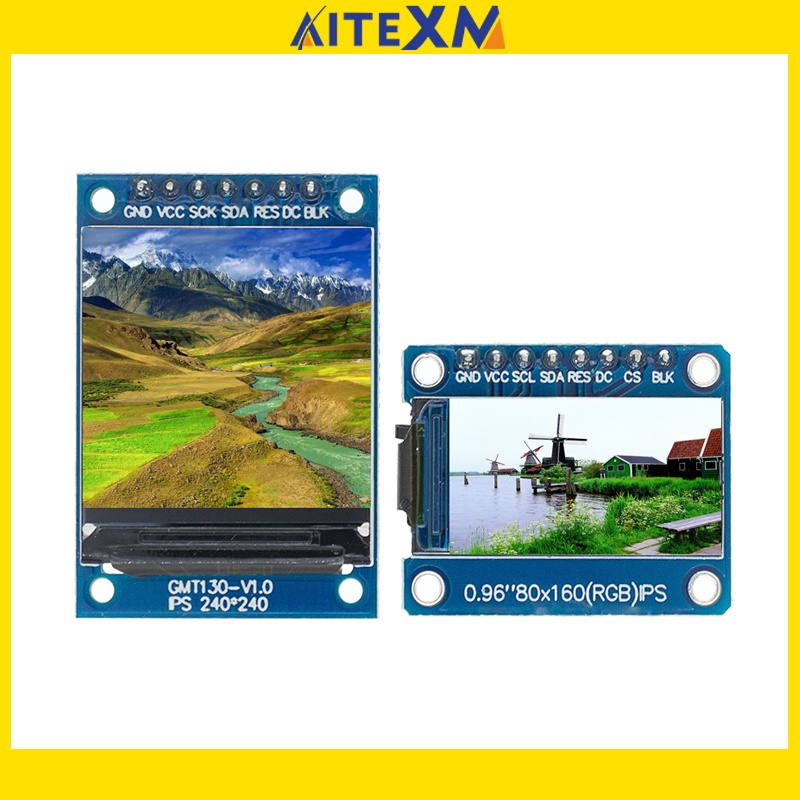

จอแสดงผล TFT 0.96 / 1.3 นิ้ว IPS 7P SPI HD 65K โมดูล LCD สีเต็มรูปแบบ ST7735 ไดรฟ์ IC 80*160 (ไม่ใช่ OLED) สําหรับ Arduino

0.96 นิ้ว TFT

โหมดการแสดงผลสีดำปกติ IPS
รูปแบบการแสดงผลรูปแบบกราฟิก 80RGB * 160 Dot-matrix
อินเทอร์เฟซ SPI อินพุตข้อมูลอินเทอร์เฟซ SPI
ไดรฟ์ IC ST7735S
โครงร่างมิติ 24 (W) * 30 (H) * 2.8 +/- 0.1 (T) มม
ความละเอียด 80RGB * 160 Dots
พื้นที่ใช้งาน LCD LCD 10.8 (W) * 21.7 (H)
Dot pitch 0.135 (H) x 0.1356 (V) มม
มุมมองภาพทั้งหมด
อุณหภูมิในการทำงาน -20~70°ซีซี
2.คำอธิบายพิน:
PIN ไม่มีสัญลักษณ์ Description
พื้นดิน 1 GND
กำลังไฟ 2 VCC 3.3V
หมุดนาฬิกาซีเรียล 3 SCL 3 SCL
อินพุตข้อมูลอนุกรม 4 SDA 4 SDA
พินรีเซ็ต 5 RES LCM
พินนี้เป็นอินพุตสัญญาณรีเซ็ต เมื่อพินเหลือน้อยการเริ่มต้นของชิปคือ
ดำเนินการแล้ว ให้พินนี้ดึงสูงในระหว่างการใช้งานปกติ
ข้อมูล 6 DC / การควบคุมคำสั่ง / การควบคุมคำสั่ง 6 ข้อมูล DC
เลือกชิป CS 7 ตัว
ขาควบคุมแบ็คไลท์ 8 BLK Backlight


TFT ขนาด 1.3 นิ้ว

1.คุณสมบัติของคุณสมบัติต่างๆ
โหมดการแสดงผลสีดำปกติ IPS
รูปแบบการแสดงผลรูปแบบกราฟิก 240RGB * 240 Dot-matrix
อินเทอร์เฟซ SPI อินพุตข้อมูลอินเทอร์เฟซ SPI
ไดรฟ์ IC ST7789VW
เค้าร่างมิติ 27.78 (W) * 39.22 (H) * 3.0 +/- 0.1 (T) มม
ความละเอียด 240RGB * 240 Dots
พื้นที่ใช้งาน LCD 23.4 (W) * 23.4 (H)
Dot pitch 0.0975 (H) x 0.0975 (V) มม
มุมมองภาพทั้งหมด
อุณหภูมิในการทำงาน -20~70°ซีซี
2.คำอธิบายพิน:
PIN ไม่มีสัญลักษณ์ Description
พื้นดิน 1 GND
กำลังไฟ 2 VCC 3.3V
หมุดนาฬิกาซีเรียล 3 SCL 3 SCL
อินพุตข้อมูลอนุกรม 4 SDA 4 SDA
พินรีเซ็ต 5 RES LCM
พินนี้เป็นอินพุตสัญญาณรีเซ็ต เมื่อพินเหลือน้อยการเริ่มต้นของชิปคือ
ดำเนินการแล้ว ให้พินนี้ดึงสูงในระหว่างการใช้งานปกติ
ข้อมูล 6 DC / การควบคุมคำสั่ง / การควบคุมคำสั่ง 6 ข้อมูล DC
ขาควบคุมแบ็คไลท์ 7 BLK Backlight
