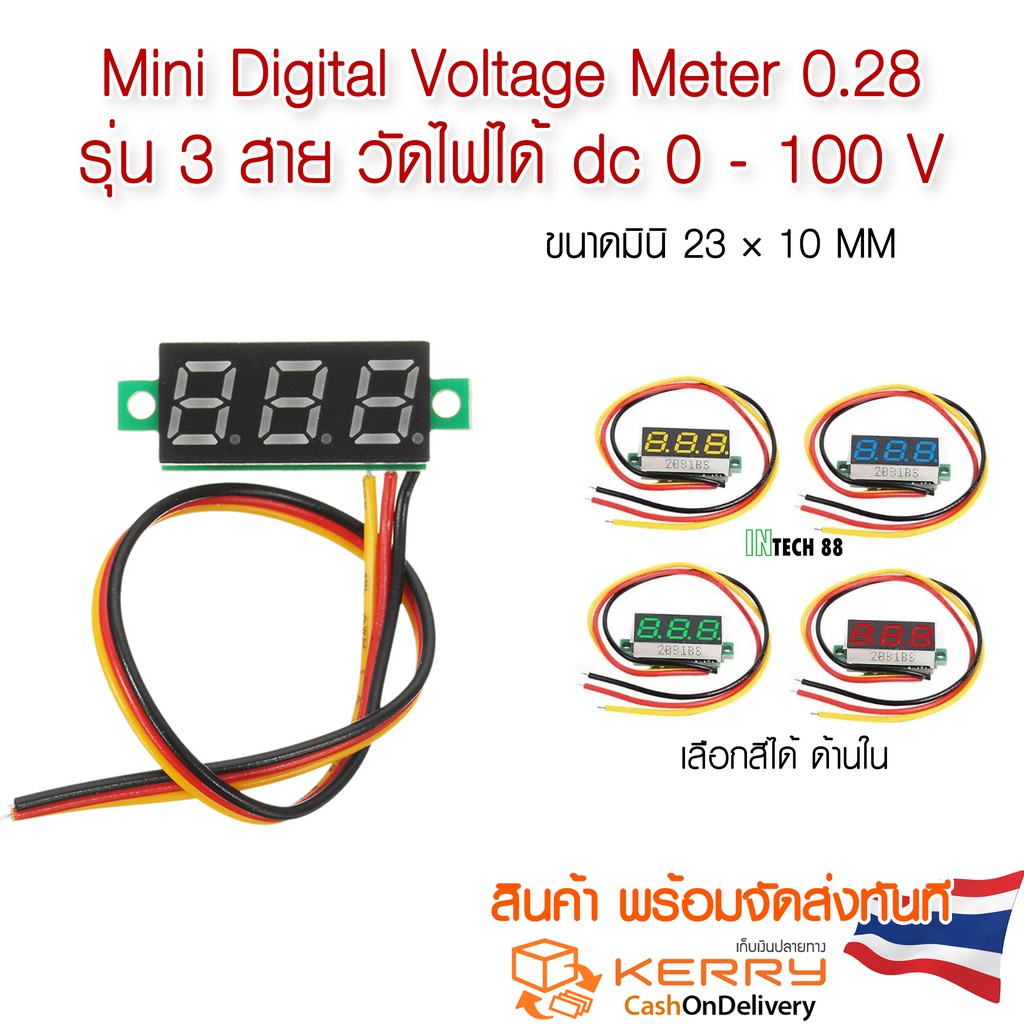

โวลท์มิเตอร์จิ๋ว 3 สาย DC 0-100V 2 สาย 3-30V LED Mini Digital Voltage Meter 0.28 นิ้ว

============== รายละเอียดตัวสินค้า =====================
** ห้ามต่อไฟเลี้ยงโมดูลเกิน 30 V ** ต้องการวัดเกิน 30V กรุณาต่อตามผัง
ใช้งาน 3 สาย ไฟเลี่ยงโมดูล แดง(V) ดำ(G) : DC 3.0 ~ 30V ไฟสายเหลือง(IN) 0.1 ~ 100V
ใช้งาน 2 สาย: 3.0 ~ 30V วัดได้ตั้งแต่ 3 - 30V (ไฟเลี้ยงห้ามเกิน 30V จะทำให้วงจรเสียหาย)
*การต่อใช้งานตามภาพ*
*สีของสายไฟ/รายละเอียดตัวโมดูลอาจจะแตกต่างในแต่ละล๊อต*

รายละเอียดโมดูล
กระแสในการใช้งาน : <20mA
ตัว 3 สาย มี vr สามารถหมุนปรับเทียบ V ให้ตรงกับค่า V จากมัลติมิเตอร์ได้)
การเทียบค่า เช่น เน้นวัดวัดช่วง 10v-15v  ให้ใช้แหล่งจ่าย 12v เทียบค่า และหมุน vr ให้จอแสดงผล 12v
อันนี้ การวัดช่วง 10.0v -15.0v จะค่าแม่นยำมาก ถ้าเลยจาก 15v  ก็อาจจะ มีความคลาดเคลื่อน +-1% ตามความห่างของ v ที่คาริเบท

แสดงผล: 0.28 "LED, สีเหลือง/สีแดง/สีฟ้า/สีเขียว (ตัวเลือก)
ขนาด: 23 × 11.7 × 9.2 มิลลิเมตร (กว้าง*ยาว*สูง)
ขนาดช่องใส่กรอบ : 23 × 10 มิลลิเมตร
อัตราการรีเฟรช: ≥200mS
ความแม่นยำ: +- 0.3-0.5V 1%

การเชื่อมต่อ ระบบ 3 สาย
สายสีแดง = ขั้วบวก +
สายสีดำ = ขั้วลบ -
ขาว = วัดไฟขั้วบวก +
