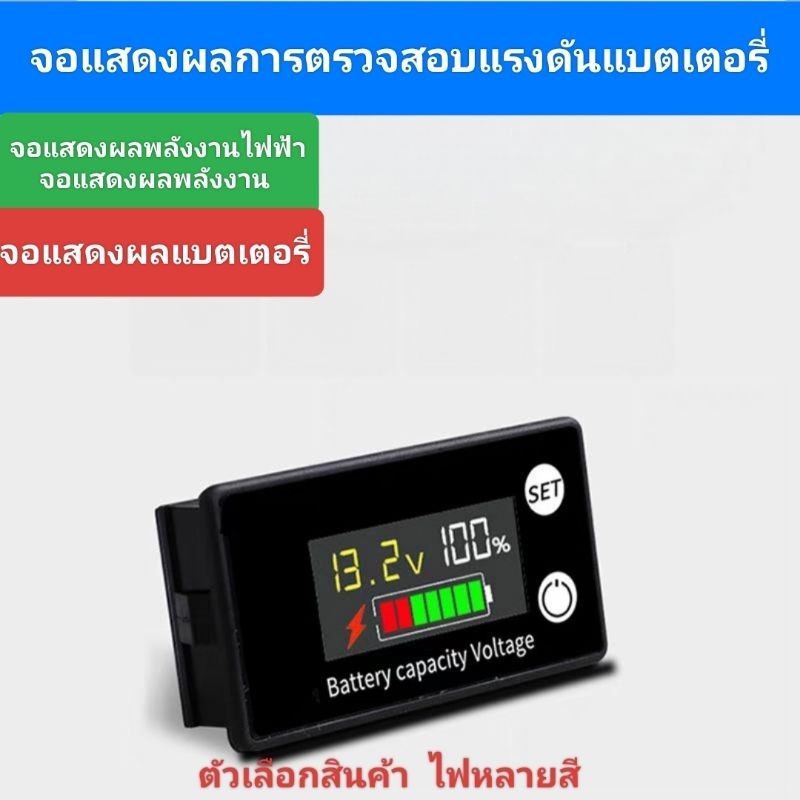

จอวัดแรงดันแบตเตอรี่รถจักรยานยนต์โวลต์มิเตอร์แบบดิจิตอล

Taidacent 7-70V เครื่องวัดแรงดันไฟฟ้ารถจักรยานยนต์โวลต์มิเตอร์แบบดิจิตอล Li-ion ตะกั่วกรด LiFePO4 ระดับความจุของแบตเตอรี่ Lcd Tester ตัวบ่งชี้
มัลติมิเตอร์นี้สามารถใช้เป็นเครื่องวัดแรงดันไฟฟ้าของแบตเตอรี่เครื่องทดสอบความจุแบตเตอรี่สําหรับหรือรถยนต์ทางทะเล RV เรือ ฯลฯ
จอภาพแบตเตอรี่ดิจิตอลเหมาะสําหรับแบตเตอรี่ลิเธียม DC 7-70V, แบตเตอรี่ตะกั่วกรดและแบตเตอรี่ลิเธียมเหล็กฟอสเฟต
เครื่องอ่านสถานะแบตเตอรี่ใช้หน้าจอสี LCD ที่ชัดเจนแสดงความจุและแรงดันไฟฟ้าของแบตเตอรี่
เครื่องตรวจจับพลังงานแบตเตอรี่มาพร้อมกับ protectiv


1. หลังจากได้รับมิเตอร์แล้ว โปรดอ่านคู่มือนี้
เพื่อการใช้งานอย่างละเอียดก่อนใช้งาน
และตั้งค่าพารามิเตอร์แรงดันไฟฟ้าที่จะใช้

2. ผลิตภัณฑ์ออกจากโรงงานพร้อมกับแบตเตอรีลิเธียมแบบ ternary เริ่มต้น 3 สาย

พารามิเตอร์ผลิตภัณฑ์

1. ช่วงการวัดแรงดันไฟฟ้า: DC7-68V
2. กระแสไฟฟ้าทำงาน: 15mA
3. โหมดการแสดงผล: หน้าจอ LCD แบบหลายมุม
4. สีที่แสดง: สีน้ำเงิน สีขาว สีแดง สีเขียว
5. ความแม่นยำในการตรวจจับ: ±1%
6. ความเร็วในการวัด: ประมาณ 2 ครั้งต่อ
7. ขนาด: 61.3 33.3*13.5 มม. (ยาว x กว้าง x หนา
8. ขนาดเจาะรูใส่ : 58.5 28.5 มม. (ยาว x กว้าง)
9. น้ำหนัก : 21 ก

คู่มือผลิตภัณฑ์

1. แรงดันแบตเตอรี่ตะกั่วกรด 12V เริ่มต้นเมื่อเปิดเครื่องจากโรงงาน

2. การวัด L ของแบตเตอรี่ลิเธียมแบบ3.7v : จากสตริง L03 ถึงสตริง L15
(ค่าเริ่มต้นของผลิตภัณฑ์
คือ 3 สตริง, 4-15 สตริงต้องการการตั้งค่าอินเทอร์เฟซที่กำหนดเอง, หน่วยความจำปิดเครื่อง)

3. การวัดแบตเตอรี่ตะกั่วกรดโหมด P : DC12V, 24V, 36V, 48V, 60V (the

ค่าเริ่มต้นของผลิตภัณฑ์เป็น 12V, 24V-60V ต้องการการตั้งค่าอินเทอร์เฟซแบบกำหนดเอง

หน่วยความจำปิดเครื่อง)

4. การวัด C แบบกำหนดเอง: ตั้งค่าพารามิเตอร์แรงดันแบตเตอรี่ภายใน

DC7V-65V (ปิดหน่วยความจำ)

5. ในอินเทอร์เฟซการแสดงผลปกติ กดปุ่มตั้งค่าสั้น ๆ เพื่อเปิดและปิดจอแสดงผล (ปิดจอแสดงผลเพื่อเข้าสู่การใช้พลังงานต่ำ) 6. หากแรงดันไฟฟ้าอินพุตสูงกว่า DC70V ผลิตภัณฑ์อาจเสียหาย

คำอธิบายการตั้งค่าโหมด

1. กดปุ่มโหมดค้างไว้ 2 วินาทีเพื่อเข้าสู่ฟังก์ชั่นการตั้งค่าโหมด: แสดง P12 (แบตเตอรี่กรดตะกั่ว 12V),P12

ชุด

ความจุของแบตเตอรี่แรงดันไฟฟ้า:

ในอินเทอร์เฟซการแสดงผล P12 หลังจากไม่มีการใช้งานเป็นเวลา 2 วินาที ระบบจะกลับไปที่หน้าหลักโดยอัตโนมัติและแสดงแรงดันแบตเตอรี่กรดตะกั่ว 12V เพื่อให้การตั้งค่าเสร็จสมบูรณ์

2. กดปุ่มโหมดค้างไว้ 2 วินาทีเพื่อแสดง L3 (แบตเตอรี่ลิเธียมไตรภาค 3 สาย)

ความจุของแบตเตอรี่ แรงดันไฟฟ้า

ในอินเทอร์เฟซการแสดงผล L3 หลังจากไม่มีการใช้งานเป็นเวลา 2 วินาที ระบบจะกลับไปที่หน้าหลักโดยอัตโนมัติและแสดงแรงดันไฟฟ้าของแบตเตอรี่ลิเธียมไตรภาค 3 สายเพื่อให้การตั้งค่าเสร็จสมบูรณ์

3. กดปุ่มโหมดค้างไว้ 2 วินาทีเพื่อแสดง C (ป้อนอินเทอร์เฟซการตั้งค่าแรงดันไฟฟ้าสูงและต่ำที่กำหนดเอง)

A. การตั้งค่าไฟฟ้าแรงสูงแบบกำหนดเอง

กดปุ่มตั้งค่าค้างไว้ 2 วินาทีเพื่อเข้าสู่ฟังก์ชั่นการตั้งค่าพารามิเตอร์ไฟฟ้าแรงสูง: กดปุ่มตั้งค่าสั้น ๆ เพื่อเพิ่มหรือลบตัวเลข กดปุ่มตั้งค่าค้างไว้เพื่อเลือกหมายเลขการตั้งค่า หลังจากการตั้งค่าแรงดันสูงเสร็จสิ้น ให้กดสั้น ๆ ปุ่มโหมดเพื่อเข้าสู่อินเทอร์เฟซการตั้งค่าแรงดันต่ำ

92.0. ความจุของแบตเตอรี่ แรงดันไฟฟ้า

B. การตั้งค่าแรงดันต่ำแบบกำหนดเอง

108.0

กดปุ่มตั้งค่าค้างไว้ 2 วินาทีเพื่อเข้าสู่การตั้งค่าของฟังก์ชันพารามิเตอร์แรงดันต่ำ: กดปุ่มตั้งค่าสั้น ๆ เพื่อเพิ่มหรือลบตัวเลข กดปุ่มตั้งค่าค้างไว้เพื่อเลือกหมายเลขการตั้งค่า หลังจากการตั้งค่าพารามิเตอร์แรงดันต่ำเสร็จสิ้น สั้น กดปุ่มโหมดแรงดันไฟฟ้าความจุแบตเตอรี่เพื่อยืนยัน จากนั้นกดปุ่มโหมดสั้น ๆ เพื่อกลับไปที่หน้าหลักและแสดงแรงดันไฟฟ้าการตั้งค่าแบบกำหนดเองเพื่อเสร็จสิ้นการตั้งค่าแบบกำหนดเอง
