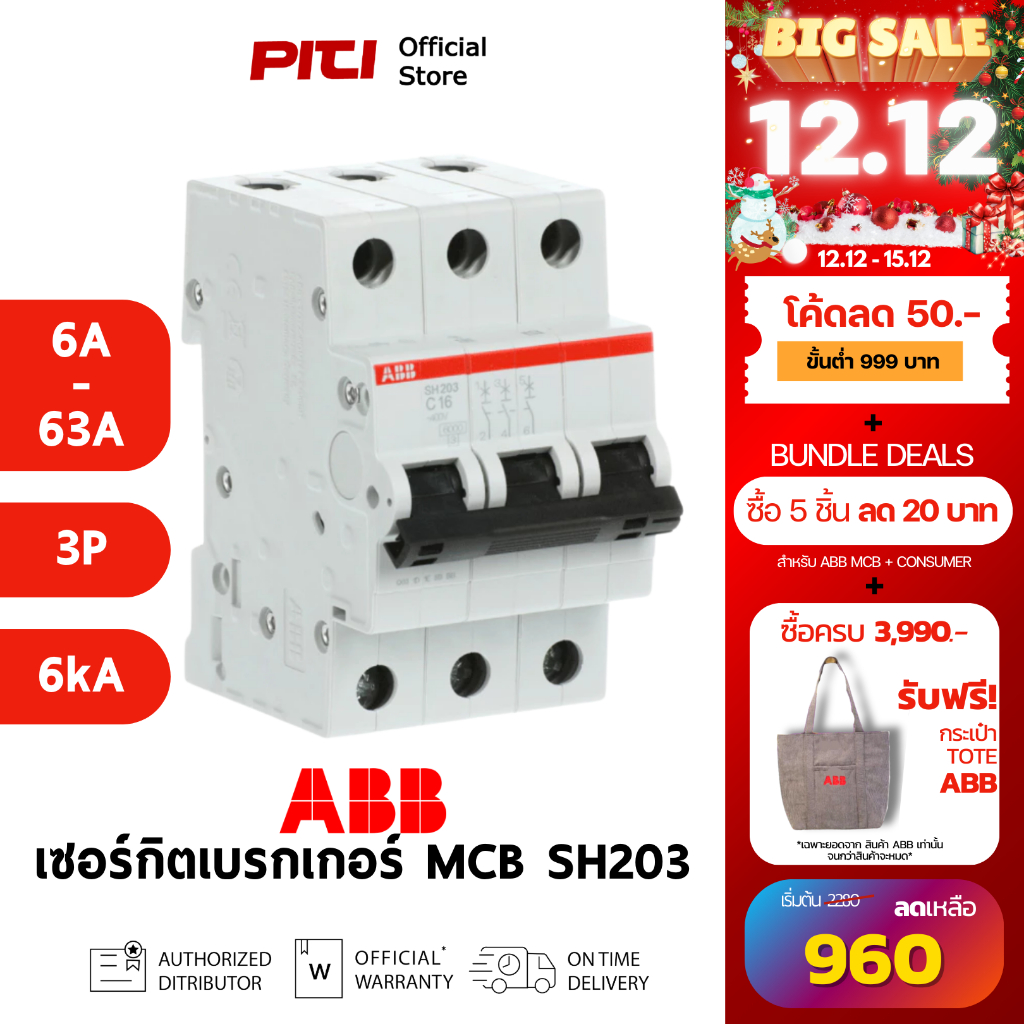

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH203 (6A - 63A) 3P 6kA Miniature Circuit Breaker

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH203 ( 6A - 63A ) 3P 6kA Miniature Circuit Breaker

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH203 (6A-63A) 3P 6kA Miniature Circuit Breaker แบบ 3 โพล ระบบไฟฟ้ากระแสสลับ 3 เฟส (3-Phase, 230/400 VAC) คืออุปกรณ์สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din) เหมาะสำหรับเป็น “ลูกย่อย” ในตู้ไฟบ้านหรืออาคาร ติดตั้งง่ายและสามารถเสริมฟังก์ชันด้วยคอนแทคเสริม, ชุดสัญญาณ หรือ RCCB/RCBO ได้ตามต้องการ เหมาะสำหรับใช้ในงานที่เกี่ยวข้องกับไฟฟ้าแรงต่ำ

การทำงาน (Operating / Protection Principles)
1. ป้องกันกระแสเกิน (Overload Protection)
✅ ใช้ป้องกัน โอเวอร์โหลด (Overload)
✅ เมื่อมีกระแสไหลเกินพิกัดเป็นเวลานาน แผ่นโลหะไบเมทัลจะร้อนและโค้งงอ
✅ ทำให้กลไกสับคันโยกตัดวงจรโดยอัตโนมัติ
✅ ใช้กลไก Thermal Trip (แผ่นไบเมทัล) ตรวจจับความร้อนจากกระแสที่สูงกว่าพิกัด แอมป์ A หากกระแสเกินนาน ๆ แผ่นจะโก่งและสั่งตัดวงจร

2. ป้องกันลัดวงจร (Short Circuit Protection)
✅ เมื่อมีกระแสพุ่งสูงทันที ขดลวดจะดึงกลไกตัดทันที (ตัดในระดับมิลลิวินาที)
✅ ใช้กลไก Electromagnetic Trip (ขดลวดแม่เหล็ก) เพื่อตัดวงจรทันทีเมื่อมีกระแสลัดวงจรสูงถึงหลายเท่าของค่าพิกัด (ประมาณ 5–10 เท่าสำหรับ curve C)

3. ทำหน้าที่สวิตช์ตัดต่อวงจร
✅ สามารถเปิด–ปิดวงจรด้วยคันโยกด้านหน้า ใช้ควบคุมโหลดในวงจรย่อยได้

4. รองรับระบบไฟฟ้า 3 เฟส (3 Phase)
✅ ป้องกันและตัดวงจรพร้อมกันทั้งสามเฟส เพื่อความปลอดภัยของอุปกรณ์ downstream

5. ค่ากระแสตัดวงจรสูงสุด (Breaking Capacity) 6kA
✅ สามารถตัดกระแสลัดวงจรได้สูงสุด 6,000A โดยไม่เสียหาย

วิธีการใช้งาน (Installation & Operation)
1. การติดตั้ง
✅ ติดตั้งบนรางมาตรฐาน DIN rail 35 มม. ภายในตู้คอนซูมเมอร์ยูนิตหรือแผงควบคุมไฟฟ้า
✅ ตรวจสอบให้แน่ใจว่าระบบเป็น 3 เฟส (L1, L2, L3) และแรงดันไม่เกิน 400 V AC
✅ ตรวจสอบให้แน่ใจว่าแผงไฟถูกตัดกระแสทั้งหมดก่อนทำการติดตั้ง
✅ ต่อสายเข้าขั้วบน (LINE) และสายออกที่ขั้วล่าง (LOAD) ตามทิศทางที่ระบุบนตัวเบรกเกอร์

2. การต่อสายไฟ
✅ ปิดเบรกเกอร์ (ตำแหน่ง OFF)
✅ ต่อสาย ขาเข้า (Supply) ที่ด้านบน และ ขาออก (Load) ที่ด้านล่าง
✅ ใช้สายทองแดง (Cu) ขนาดตามตาราง

3. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer)
⚡ แหล่งจ่ายไฟ (PEA / MDB / หม้อแปลง)
↓
Main Breaker / MCCB
↓
RCCB (ไฟดูด) / SPD (กันฟ้าผ่า)
↓
MCB SH203 (เบรกเกอร์ลูกย่อย)
↓
โหลด 3 เฟส เช่น มอเตอร์, ปั๊มน้ำ, คอมเพรสเซอร์, DB ย่อย ฯลฯ

▶ SH203 ทำหน้าที่เป็น “เบรกเกอร์ย่อย” (Branch Circuit Breaker) ที่ป้องกัน กระแสเกินและลัดวงจร ของวงจรย่อย เช่น
⚙️ ป้อนตู้ DB ชั้นย่อย
⚙️ ป้อนโหลดเฉพาะจุด (มอเตอร์, ปั๊ม, เครื่องจักร)
⚙️ ป้องกันวงจรภายในเครื่องจักร (Machine Control Panel)

4. การใช้งานประจำวัน
✅ ใช้คันโยกด้านหน้าสำหรับ “ON” (ปิดวงจร) และ “OFF” (เปิดวงจร)
✅ หากเบรกเกอร์ตัดเอง (trip) ให้ตรวจสอบสาเหตุก่อนสับขึ้นใหม่ เช่น โหลดเกินหรือลัดวงจร
✅ ควรตรวจสอบสภาพอุปกรณ์และรางยึดทุก ๆ 6–12 เดือน เพื่อลดฝุ่นและการคลายตัวของสกรู

ข้อควรระวัง / ข้อจำกัด
⚠️ หากโหลดมีการกระชากสูงมาก ๆ (เช่น มอเตอร์ใหญ่มาก) บางทีอาจจำเป็นต้องเลือกเบรกเกอร์ที่ค่า curve สูงกว่า หรือเบรกเกอร์เฉพาะสำหรับมอเตอร์ (Motor Protection Circuit Breaker)
⚠️ ต้องตรวจสอบให้แน่ใจว่าสายไฟที่ใช้ และขนาด (cross section) สามารถรับกระแสแอมป์ A ได้ และสามารถต่อเข้ากับ terminal ได้ดี ไม่มีความต้านทานต่อการเชื่อมต่อสูง
⚠️ ติดตั้งให้ถูกต้อง มีการระบายความร้อน และไม่วางในที่ที่อุณหภูมิสูงเกินช่วงที่รับได้ เพื่อไม่ให้ thermal tripping ทำงานผิดพลาด
⚠️ MCB ไม่ใช่เครื่องป้องกันไฟดูด—หากต้องการป้องกันกระแสรั่วให้ใช้ RCCB/RCBO ร่วม

ขนาด (Dimensions)
✅ ความกว้าง (Width): 52 มม.
✅ ความสูง (Height): 85 มม.
✅ ความลึก/ความยาว (Depth/Length): 69 มม.
✅ น้ำหนัก (Weight) : 0.375 กก.

ข้อมูลทางเทคนิค (Technical Specifications)
✅ รุ่น : ABB MCB SH203 (6A-63A) 3P 6kA Miniature Circuit Breaker
✅ กระแสใช้งาน (Rated Current, In) : ( 6A - 63A )
✅ ประเภท (Poles) : 3-Pole (3 เฟส)
✅ ความสามารถตัดวงจร (Breaking Capacity, Icn) : 6kA (230–400VAC)
✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ)
✅ ลักษณะของการทริป (Curve) : C-curve
✅ วิธีการติดตั้ง : ติดตั้ง: ราง DIN 35 มม. สลับเข้า-ออกสายบนล่างได้

อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Add-ons)
⚙️ อุปกรณ์ที่นิยมใช้ร่วมกันในระบบ (System Integration)
⚙️ อุปกรณ์ Consumer Unit / Distribution Board → หน้าที่ ติดตั้งรวม MCB หลายตัวในตู้เดียว → รุ่นที่เข้ากันได้ ABB MISTRAL65 / PSC Series
⚙️ อุปกรณ์ RCCB (Residual Current Circuit Breaker) → หน้าที่ ป้องกันไฟดูด, กระแสรั่ว → รุ่นที่เข้ากันได้ ABB FH202 / FH204
⚙️ อุปกรณ์ RCBO (MCB + RCD รวมกัน) → หน้าที่ ป้องกันทั้งกระแสเกินและไฟดูดในตั
